Примечание:
1) Диплей показывает температуру воды на выходе во время останова чиллера. Во время работы чил-
лера при отсутствии кодов ошибок на дисплее отображается температура воды на выходе. По истечении
60 сек после нажатия кнопок управления на контроллере и отсутствия каких либо действий с ними про-
исходит автоматический возврат контроллера в
исходное состояние с индикацией температуры воды на
выходе.
2) Во время оттайки воздушного теплообменника на дисплее контроллера отображается код d2.
3.2 Монтаж проводного пульта управления
Перед выполнением работ по монтажу и подключению проводного пульта управления внимательно ознакомь-
тесь с настоящей инструкцией. Монтаж, подключение, наладка и эксплуатацию проводного пульта управле-
ния должны выполняться в строгом соответствии с настоящей инструкцией.
3.2.1 Выбор места для монтажа
Проводной пульт не следует использовать в местах с повышенным содержанием влаги и большим коли-
чеством водяных паров.
Проводной пульт должен быть защищен от прямого попадания атмосферных осадков, брызг и пыли.
Не устанавливайте и не используйте проводной пульт в помещениях с потенциально взрывоопасной атмос-
ферой.
Внимание!
Монтаж проводного пульта управления должно проводиться квалифицированными специалистами.
Неправильное выполнение монтажа, подключения, наладки и эксплуатации может привести к возгоранию,
поражению электротоком, нанесению травмы или ущерба.
Применение или хранение горючих материалов, жидкостей или газов возле оборудования может привести к
возгоранию.
Различные варианты прокладки сигнального кабеля для соединения контроллера с мини-чиллером при-
ведены на рис.1 и рис.2. При наружной прокладке сигнальный кабель следует поместить с ПВХ трубку.
ƜƷƬƽƾƴƶƺƮƬNj
ƾƼƿƭƶƬ
Ɲƴƽ(+ƚƬƼƿƲƹƬNjƻƼƺƶƷƬưƶƬ
ƽƴƯƹƬƷLjƹƺƯƺƶƬƭƱƷNj
Ɲƴƽ(,ƞƶƼLJƾƬNjƻƼƺƶƷƬưƶƬ
ƽƴƯƹƬƷLjƹƺƯƺƶƬƭƱƷNj

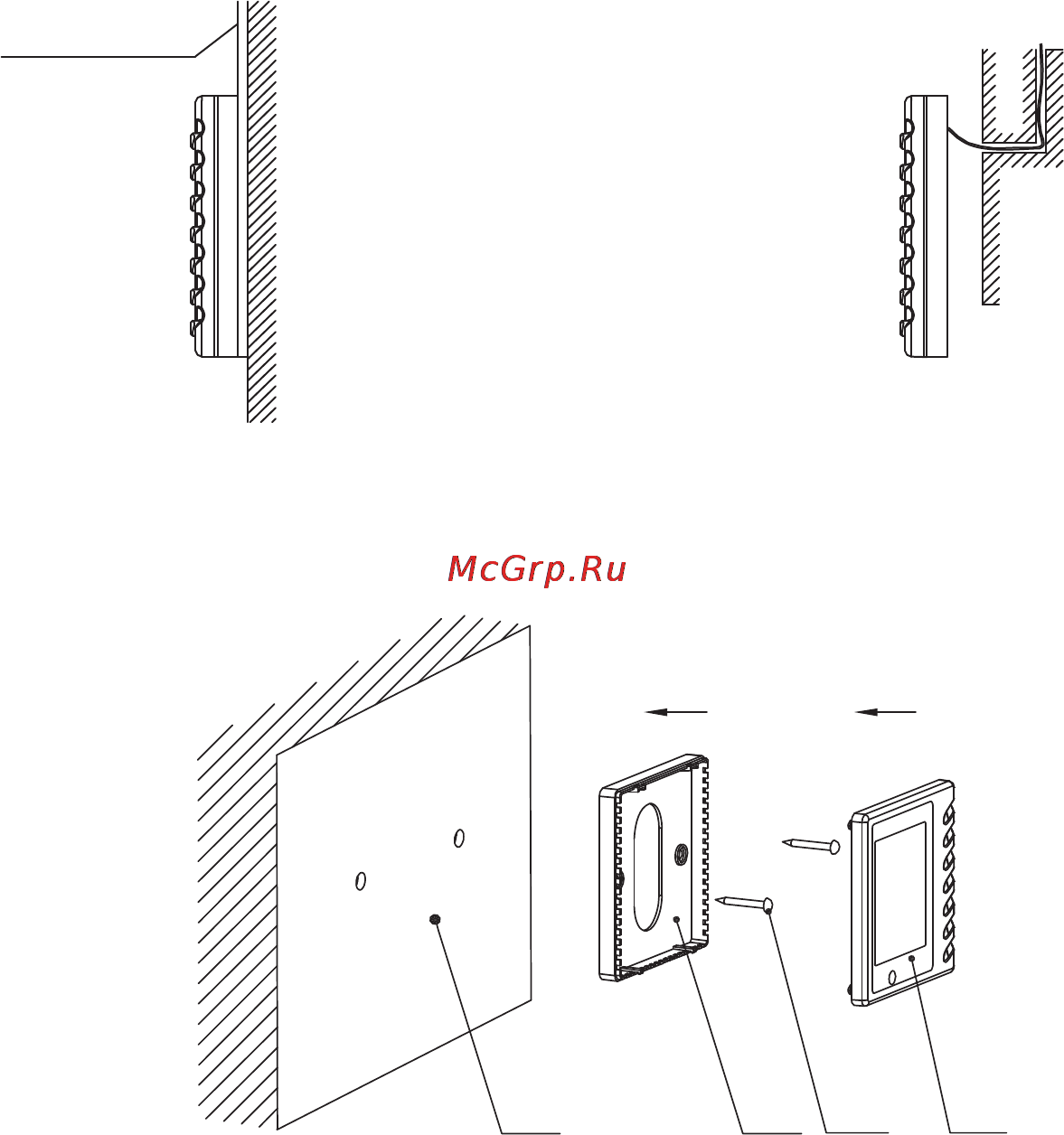

Схема крепления проводного пульта управления на стену приведена на рис.3
1 3
24
Ɲƴƽ(-ƞǁƱƸƬƶƼƱƻƷƱƹƴNjƻƼƺƮƺưƹƺƯƺƻƿƷLjƾƬ
