12
4.6 Устройство контура хладоносителя
Монтаж подающего и обратного трубопроводов хладоносителя должен быть выполнен кавлифициро-
ванным персоналом в соответствии с действующими нормами и правилами по устройству водяных тру-
бопроводов.
4.6.1 Удалите ржавчину, окалину, песок и др. посторонние частицы с внутренней поверхности трубо-
провода хладоносителя и убедитесь в чистоте контура хладоносителя перед пуском чиллера. Во время
промывки труб контура хладоносите
ля пластинчатый испаритель должен быть отсечен от контура хла-
доносителя во избежание загрязнения внутренней теплообменной поверхности испарителя. Для этого в
контуре хладоносителя должен быть предусмотрен байпас.
4.6.2 Установите виброгасители в местах присоединения прямого и обратного трубопроводов к чиллеру.
4.6.3 Для избежания разморозки пластинчатого испарителя из-за отсутствия в нем протока хладоноси-
теля необ
ходимо установить реле протока воды на выходе из пластинчатого испарителя. Установку реле
протока воды на прямом трубопроводе произведите в соответствии с рекомендациями производителя, а
электрическое подключение реле протока воды необходимо выполнить последовательно с установлен-
ным дифференциальным реле разности давления воды.
4.6.4 Трубопровод хладоносителя должен быть изолирован теплоизоляцией для уменьшения те-
плоприток
а от наружного воздуха к хладоносителю, а также исключения конденсации влаги из окружаю-
щего воздуха на поверхности трубопровода.
4.6.5 Запорные вентили на трубопроводе хладонсителя следует также теплоизолировать.
4.6.6 Установите манометры и термометры на прямом и обратном трубопроводе хладоносителя.Термо-
метры и др. измерительные датчики разместите в гильзах на трубопроводе.
4.6.7 Установите предохранительный клапан
в контуре хладоносителя для предотвращения повышения
давления хладоносителя выше 0.5 МПа и разрыва пластинчатого испарителя.
4.6.8 Предусмотрите опоры под трубопровод хладоносителя для исключения передачи его массы на
чиллер.
4.6.9 Количество хладоносителя в контуре должно поддерживаться постоянным. Трубопровод должен
быть полностью заполнен хладоносителем, поскольку нехватка хладоносителя в контуре может вы-
звать коррозию и появления о
тложений на внутренней поверхности трубопровода.
Рекомендуемая обвязка контура хладоносителя представлена на рис. 4.
9
2 4
1
15
16
11
15
7
17
18
2 3
10
5
6
T
6
T
F
1
1
13
13
14
8
12
15
Ɋɟɤɨɦɟɧɞɭɟɦɚɹɨɛɜɹɡɤɚɜɨɞɹɧɨɝɨɬɟɩɥɨɨɛɦɟɧɧɢɤɚ
ȼɯɨɞɜɨɞɵ
ȼɵɯɨɞɜɨɞɵ
Ɂɚɜɨɞɫɤɢɟɩɨɞɤɥɸɱɟɧɢɹ

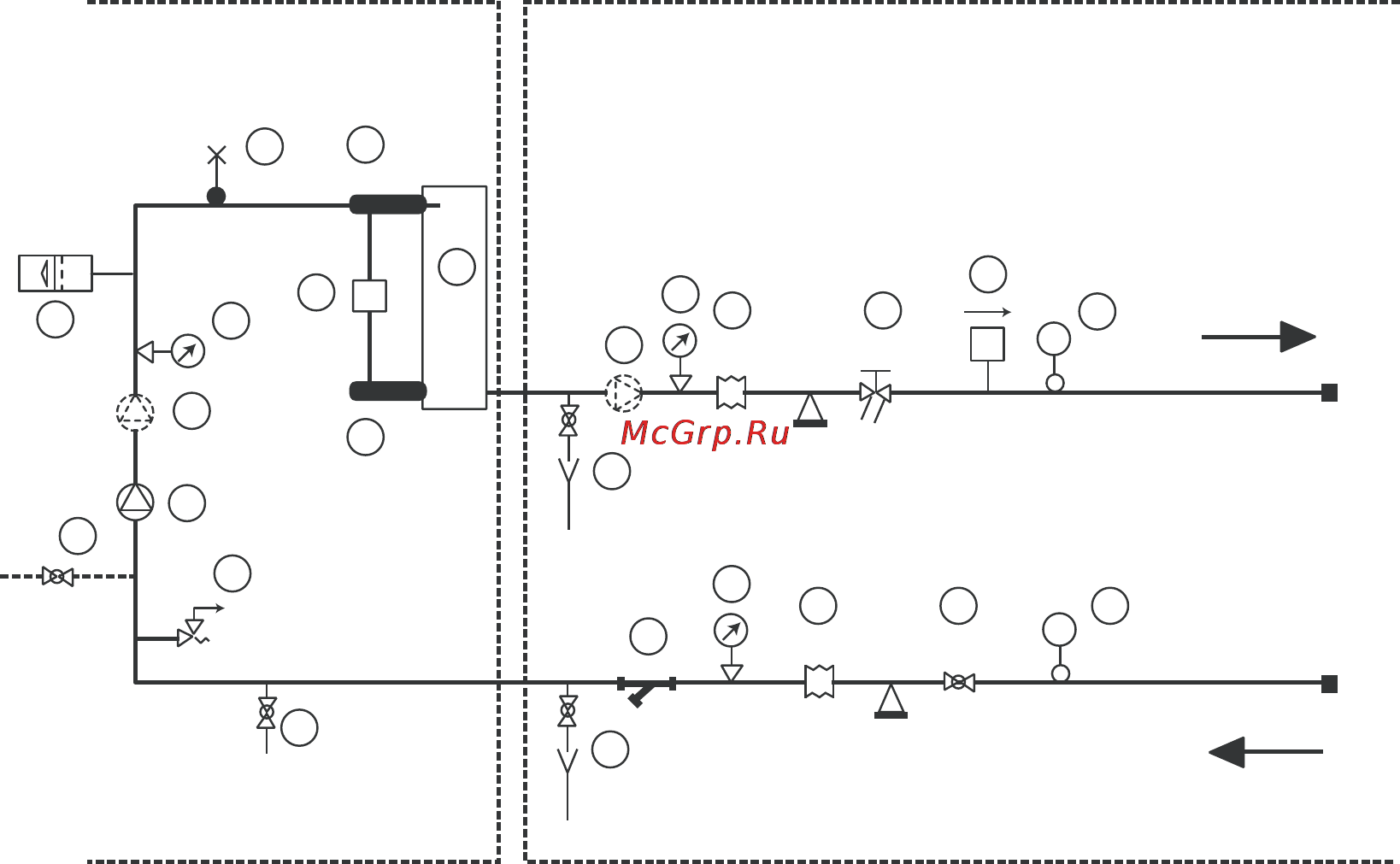

Рис. 4 Рекомендуемая обвязка контура хладоносителя
