7

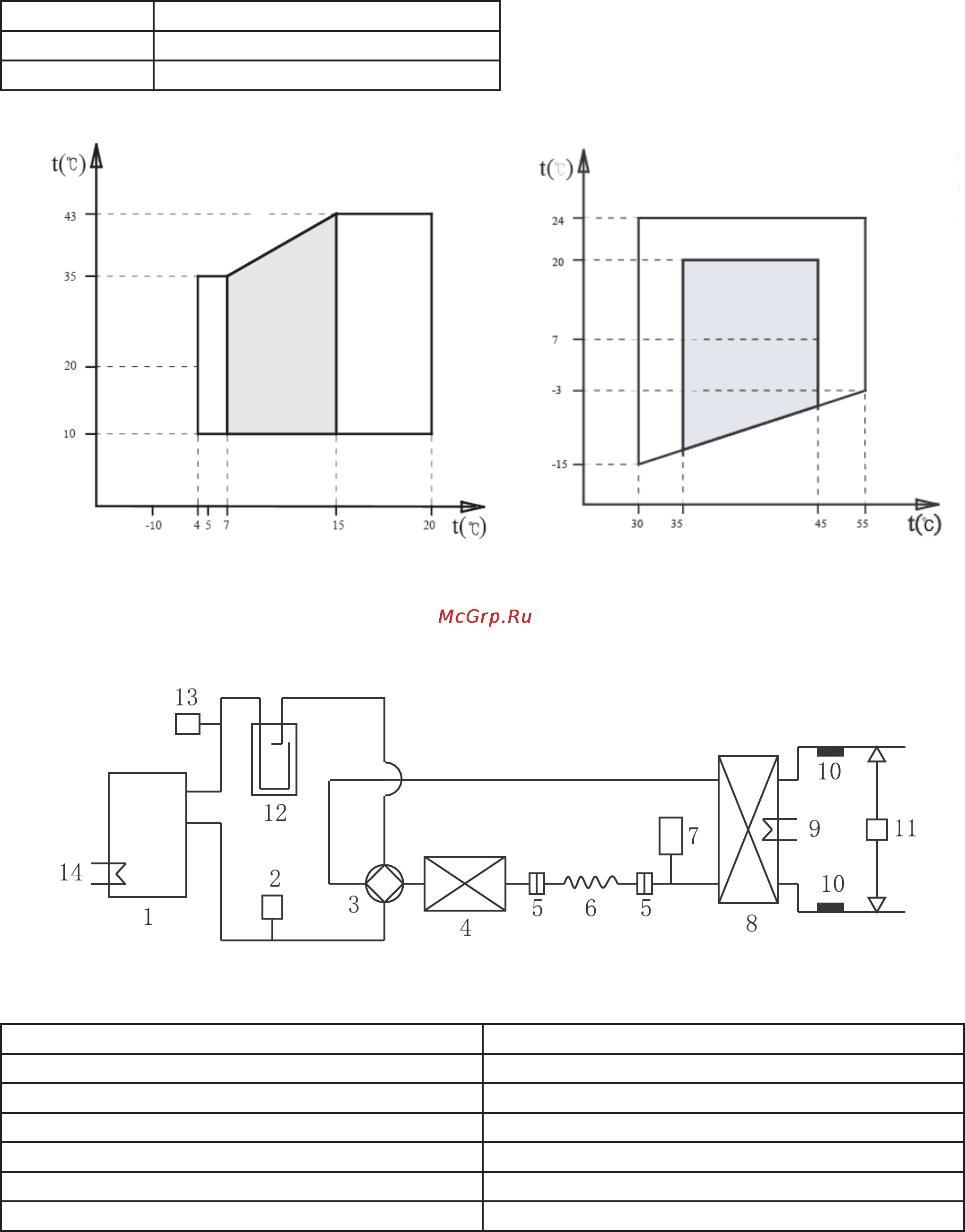

2.2 Диапазон эксплуатации мини-чиллера
Режим работы Температура наружного воздуха,
о
С
Охлаждение 10~43
Нагрев -15~24
Ɉɯɥɚɠɞɟɧɢɟ
Ɍɟɦɩɟɪɚɬɭɪɚɯɥɚɞɨɧɨɫɢɬɟɥɹɧɚɜɵɯɨɞɟ
ɢɡɜɨɞɹɧɨɝɨɬɟɩɥɨɨɛɦɟɧɧɢɤɚ
Ɍɟɦɩɟɪɚɬɭɪɚɧɚɪɭɠɧɨɝɨɜɨɡɞɭɯɚ
Ɍɟɦɩɟɪɚɬɭɪɚɬɟɩɥɨɧɨɫɢɬɟɥɹɧɚɜɵɯɨɞɟ
ɢɡɜɨɞɹɧɨɝɨɬɟɩɥɨɨɛɦɟɧɧɢɤɚ
Ɋɟɤɨɦɟɧ
ɞɭɟɦɚɹ
ɨɛɥɚɫɬɶ
ɪɚɛɨɬɵ
Ɋɟɤɨɦɟɧ
ɞɭɟɦɚɹ
ɨɛɥɚɫɬɶ
ɪɚɛɨɬɵ
Ɍɟɦɩɟɪɚɬɭɪɚɧɚɪɭɠɧɨɝɨɜɨɡɞɭɯɚ
ɇɚɝɪɟɜ
2.3 Гидравлическая схема мини-чиллера
Рис. 2.3.1 Принципиальная гидравлическая схема контура хладагента.
1. Компрессор 8. Водяной теплообменник
2. Реле высокого давления 9. Нагреватель для защиты от разморозки
3. Четырехходовой клапан 10. Датчик температуры
4. Воздушный конденсатор 11. Дифференциальное реле давления
5. Фильтр 12. Отделитель жидкости
6. Каппилярная трубка 13. Реле низкого давления
7. Ресивер 14. Нагреватель картера компрессора
