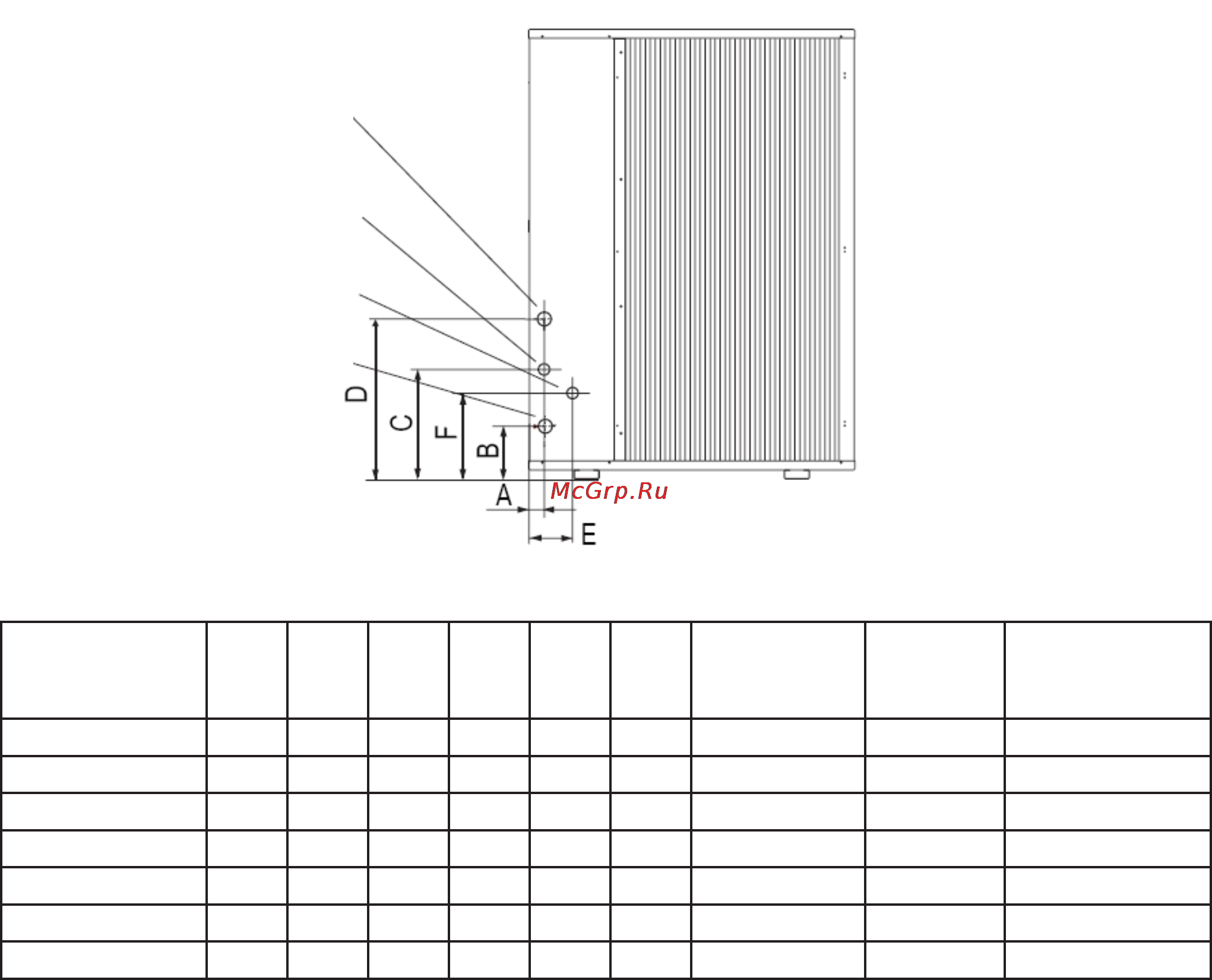

Расположение и размер патрубков чиллера.
ȼɵɯɨɞɜɨɞɵ
ɉɨɞɩɢɬɤɚ
Ⱥɜɚɪɢɣɧɵɣ
ɫɛɪɨɫɜɨɞɵ
ȼɯɨɞɜɨɞɵ
Модель A
мм
B
мм
C
мм
D
мм
E
мм
F
мм
Вода
вход/выход
Ø дюйм
Подпитка
водой
Ø дюйм
Аварийный
сброс
Ø дюйм
LUC-FHAA5DA 70 118 196 328 122 170 1'' G1/2 G1/2
LUC-FHAA7DA 70 118 196 328 122 170 1'' G1/2 G1/2
LUC-FHAA10DA 76 107 217 305 145 107 1 1/4'' G1/2 G1/2
LUC-FHAA10CA 76 107 217 305 145 107 1 1/4'' G1/2 G1/2
LUC-FHAA12CA 78 84 174 297 148 148 1 1/4'' G1/2 G1/2
LUC-FHAA14CA 78 84 174 297 148 148 1 1/4'' G1/2 G1/2
LUC-FHAA16CA 78 84 174 297 148 148 1 1/4'' G1/2 G1/2
Внимание!
• Контур хладоносителя должен быть заполнен водой под давлением от 1 до 2 бар.
• Регулярно проверяйте давление воды в контуре хладоносителя по манометру, установленному на
чиллере. При снижении давлении воды в контуре хладоносителя ниже 1 бар дозаправьте систему
в
одой.
• Р
егулярно проверяйте плотность соединений и отсутствие утечки воды из контура хладоносителя.
• Запрещается сливать водный раствор гликолей в канализацию при удалении его из контура хладо-
носителя.
• Подготовьте емкости для слива водного раствора гликолей для его повторного использования либо
утилизации.
• Будьте осторожны при сливе воды из контура хладоносителя сразу после окончания работы чилле-
ра
в режите теплового насоса, так как вода может быть горячей (до 50
о
С).
