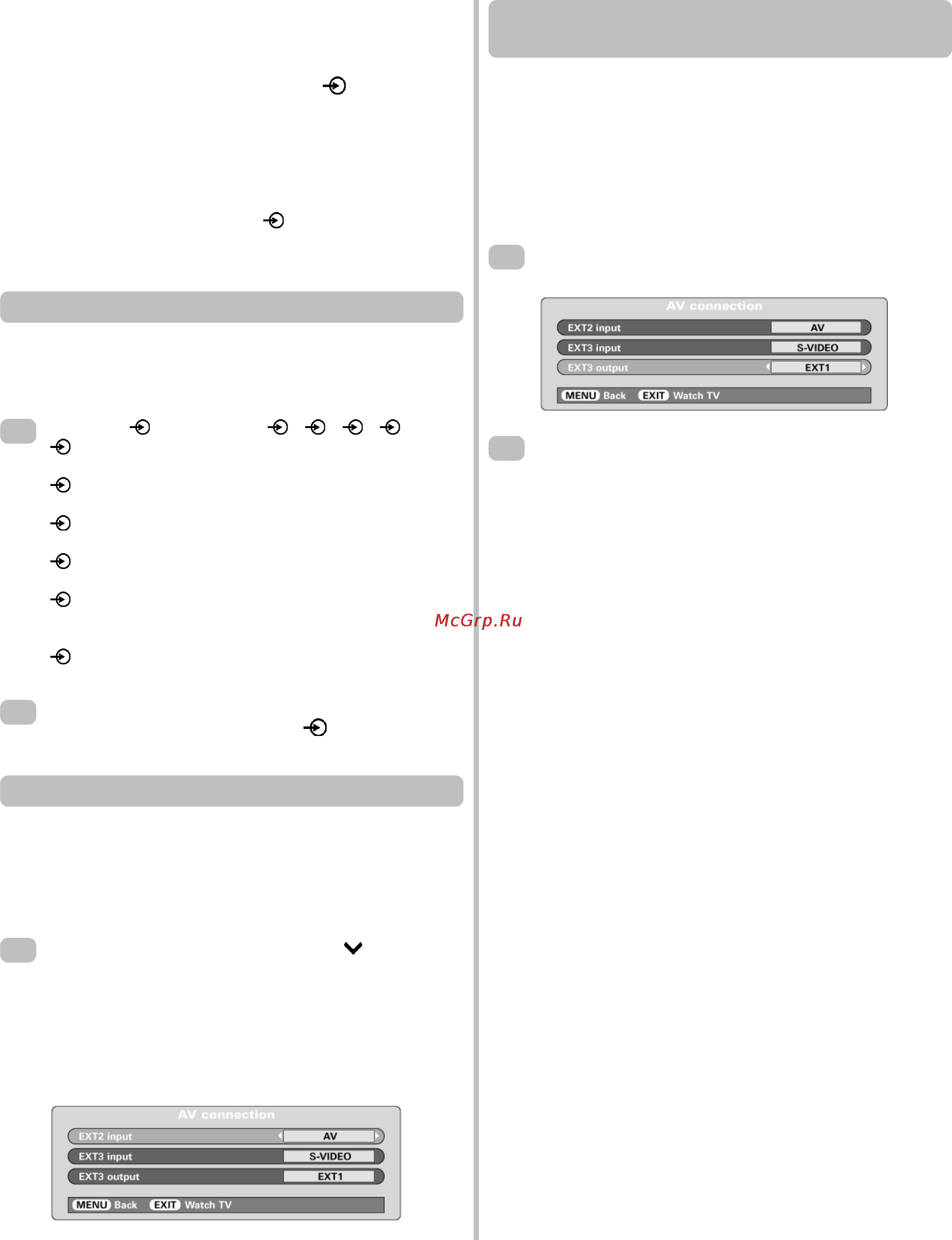

15
Подключение аудио/видео оборудования
и выбор входного канала
Далее пойдет речь о переключении входных (INPUT) и выходных (OUTPUT) каналов для дополнительных устройств,
подключаемых к телевизору. Более подробное описание разъемов на задней панели телевизора вы можете найти на стр. 5.
Большинство видеомагнитофонов и декодеров передают
управляющий сигнал через SCART-кабель, после чего
телевизор переключается на соответствующий входной
канал.
Вы также можете выбрать вход клавишей
пока
изображение с подключенного оборудования выведено на
экран. Данная клавиша должна использоваться для
просмотра сигнала с оборудования, подключенного к
компонентному видеовходу (COMPONENT VIDEO INPUT
(EXT4)).
S в обозначении входа, например,
3S (EXT 3S), указывает
на то, что в данный момент входным каналом является
S-Video.
Выбор входного канала
1
Клавишей выберите вход 1, 2, 3, 4 или
5 (EXT 1-5).
1 соответствует разъему Scart 1.
2 соответствует разъему Scart 2.
3 соответствует разъему Scart 3.
4 соответствует разъему COMPONENT VIDEO
INPUT.
5 соответствует разъему Input 5 на боковой панели
телевизора.
Если телевизор автоматически не переключается
на соответствующий входной канал, необходимо
выполнить следующие действия.
Если вы хотите вернуться в режим просмотра
телепрограмм, нажмите клавишу
или любую из
клавиш с цифрами.
2
Выбор типа входного сигнала
Эта функция позволяет выбрать тип сигнала, поступающего
через разъемы Scart 2 (EXT2) и 3 (EXT3), расположенные на
задней панели телевизора. Более подробную информацию
вы можете найти в руководстве по подключаемому
оборудованию.
В меню SET UP (Настройка) клавишей
выберите
AV connection (Подключение аудио/видео устройств),
затем нажмите OK. Клавишами < и > выберите либо
AV, либо S-VIDEO в зависимости от оборудования,
подключенного через EXT2 и EXT3.
Если изображение выходит без цвета, попробуйте
выбрать другой тип сигнала.
1
Использование разъема Scart 3 в качестве
выходного канала
Данная функция позволяет выбрать в качестве источника
сигнала устройство, подключенное к разъему Scart 3. Например,
если подключить к разъему Scart 1 стереодекодер, а к
разъему Scart 3 - стереовидеомагнитофон, и выбрать затем
EXT1 в качестве выходного канала EXT3 (таким образом вы
можете передавать сигнал напрямую с разъема Scart 1 на
Scart 3), вы можете записывать видеосигнал с декодера в
стереоформате.
Выберите AV connection (Подключение аудио/видео
устройств)
1
Клавишами < и > установите для выхода EXT3 одно из
нижеперечисленных значений:
MONITOR = изображение на экране
TV = выбор предыдущего телеканала
EXT1 = прием сиганала с устройства, подключенного к
разъему Scart 1.
EXT2 = прием сиганала с устройства, подключенного к
разъему Scart 2.
EXT5 = прием сиганала с устройства, подключенного к
гнездам на боковой панели.
2
