5

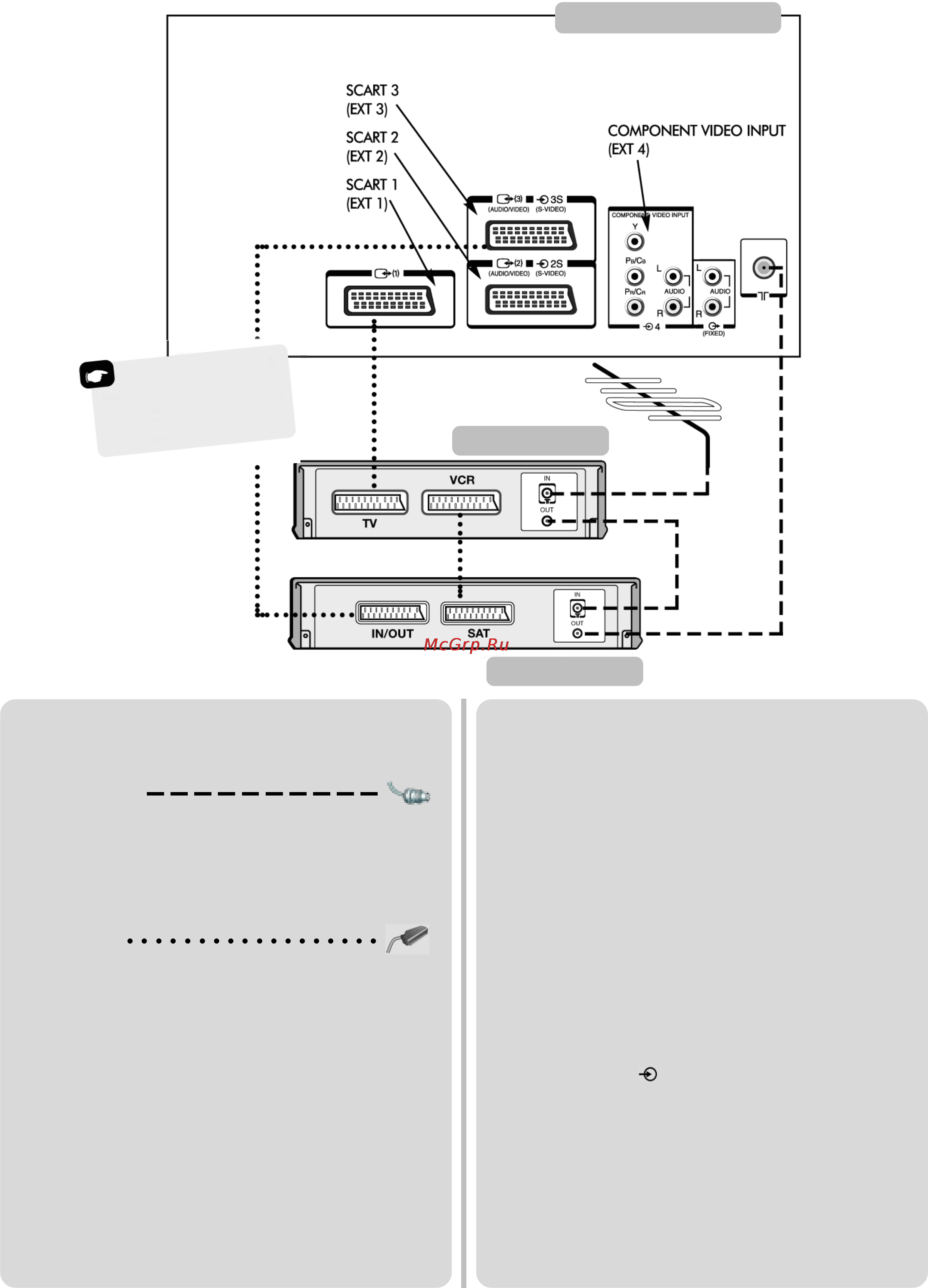

Подключение дополнительного оборудования
Перед выполнением каких-либо соединений обязательно выключите питание.
ПО МЕРЕ ВОЗМОЖНОСТИ В ДОПОЛНЕНИЕ К АНТЕННОМУ
ШНУРУ РЕКОМЕНДУЕТСЯ ПОДКЛЮЧИТЬ ТАКЖЕ
SCART-КАБЕЛЬ
Антенные шнуры
Подключите антенный шнур к соответствующему гнезду на
задней панели телевизора. Если вы вы пользуетесь
декодером* и/или видеомагнитофоном, то, как правило,
телевизор подключается к антенне через декодер и/или
видеомагнитофон.
SCART-кабели
Соедините разъем IN/OUT на видеомагнитофоне с телеви-
зором посредством SCART-кабеля. Для подключения
декодера соедините сначала разъем TV на декодере со
SCART-разъемом телевизора, а затем соедините разъем
VCR на декодере с разъемом SAT на видеомагнитофоне
посредством SCART-кабеля.
Перед запуском функции Auto tuning (Автоматическая
настройка) переведите декодер и видеомагнитофон в
режим ожидания (Standby).
Фоновые разъемы вдоль гнезд COMPONENT VIDEO INPUT
передают аудиосигналы (левый и правый).
Также имеется фиксированный внешний аудиовыход,
который позволяет подключать совместимое Hi-Fi
устройство.
К задней панели телевизора можно подключить большое
колическтво разнообразных внешних устройств,
следовательно, необходимо использовать
соответствующие руководства по эксплуатации на
подключаемое оборудование.
Для подключения декодера используйте разъем Scart 1,
Scart 2 - для других внешних устройств (игровых приставок и
т.п.), а для видеомагнитофона - Scart 3.
При подключении через S-VIDEO, в настройках для разъемов
EXT2 или EXT3 установите INPUT. Более подробно читайте
об этом на стр. 15.
Если телевизор автоматически выводит изображение с
вешнего устройства, переключите его в нормальный режим.
Для этого нажмите любую кнопку программы.
Для возврата в режим воспроизведения с внешнего
устройства клавишей
выберите EXT1, EXT2, EXT3, EXT4
или EXT5.
Примечание: При использовании компонентного видео и
525P (Progressive) входа (NTSC) на EXT4, некоторые
функции не будут работать, например, стоп-кадр,
форматы просмотра 14:9 и 4:3. Параметр Colour
(Цветность) в Manual setting, режим развертки и DNR в
меню PICTURE (Изображение) не будут доступны.
задняя панель телевизора
декодер*
видеомагнитофон
* декодер может
быть: цифровой
спутниковый или любой
другой совместимый
декодер
