Ballu BWH/S 30 Primex [5/20] Монтаж водонагревателя

Содержание

• Ва11ц 1
• С ея 1
• 10 10 10 10 11 2
• 3 4 4 5 6 6 7 7 8 8 9 2
• Во11и 2
• Используемые обозначения 2
• Используемые обозначения правила безопасности назначение устройство прибора монтаж водонагревателя подключение к водопроводу подключение к электрической сети эксплуатация устранение неполадок технические характеристики уход и техническое обслуживание схема электрических соединений правила утилизации гарантия комплектация дата изготовления сертификация продукции гарантийный талон 2
• Номе 2
• Содержание 2
• Правила безопасности 3
• Рис 1 3
• _и внимание 4
• Назначение 4
• Рис 3 4

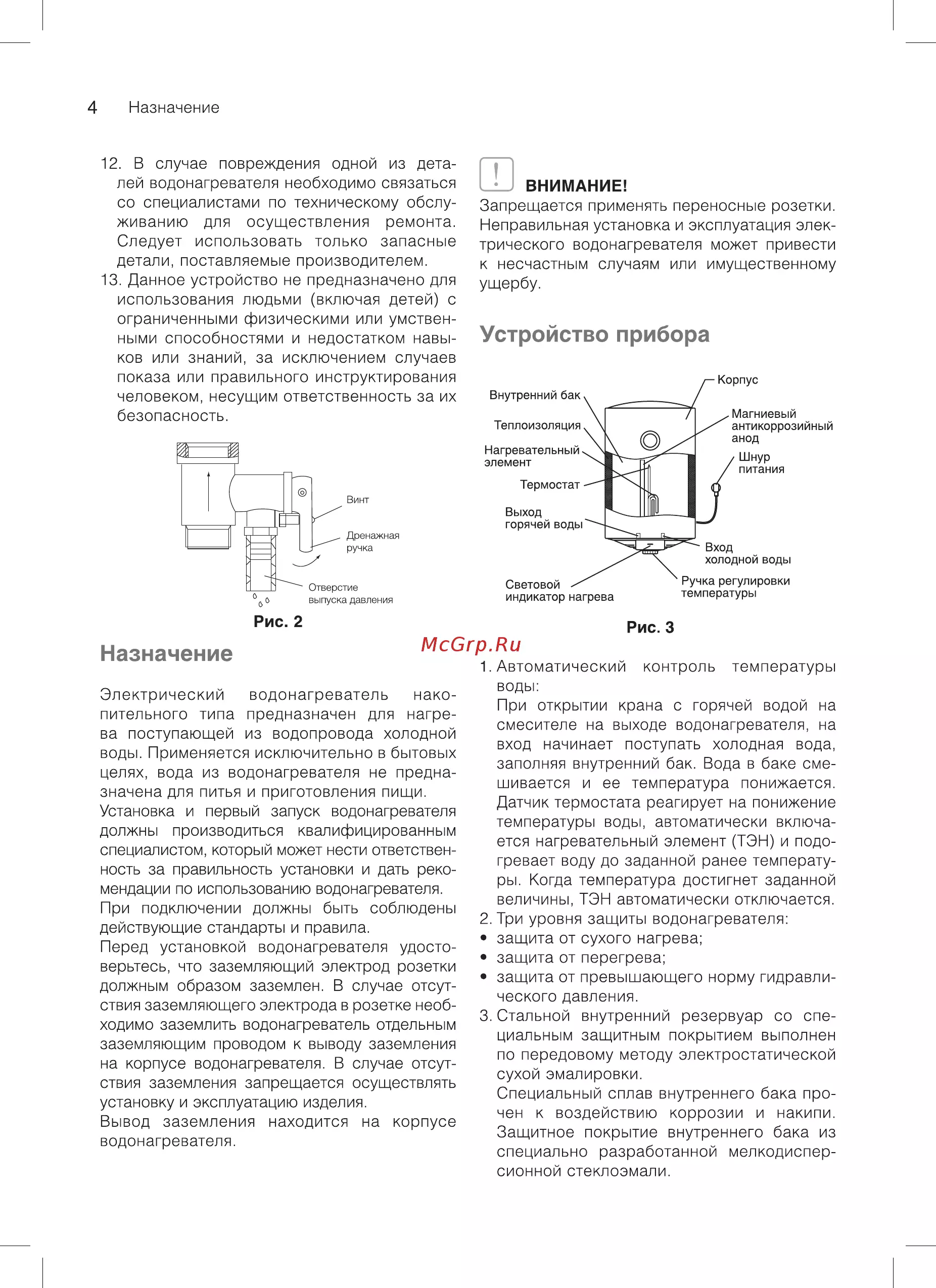

• Устройство прибора 4
• Монтаж водонагревателя 5
• Рис 4 5
• Запрещенный объем 6
• Защитный объем 6
• Подключение к водопроводу 6
• Подключение к электрической сети 6
• Рис 5 6
• Рис 6 6
• Наполнение водой 7
• Подключение к электросети 7
• Рассчитанные данные для меди 7
• Установка температуры 7
• Устранение неполадок 7
• Эксплуатация 7
• I внимание 8
• Технические характеристики 8
• Уход и техническое обслуживание 8
• Внимание 9
• Осторожно 9
• Схема электрических соединений 9
• Адрес 10
• Гарантия 10
• Дата изготовления 10
• Дата производства указывается на этикетке на коробке 10
• Ж ц с 10
• Заявитель 10
• Изготовитель 10
• Импортер в рф и уполномоченный представитель 10
• Комплектация 10
• Правила утилизации 10
• Сертификата 10
• Сертификация продукции 10
• Срок действия 10
• Товар соответствует требованиям 10
• Фактический адрес 10
• Гарантийный талон 11
• Номе 11
• Тип 11
• Тип 12
• П п дата содержание работ подпись печать 15
• Проведение то 15
• Вопи 17

Похожие устройства

• Ballu BWH/S 50 Primex Руководство по эксплуатации
• Ballu BWH/S 100 Primex Руководство по эксплуатации
• Ballu BWH/S 50 Proof Руководство по эксплуатации
• Ballu BWH/S 80 Proof Руководство по эксплуатации
• Ballu BWH/S 100 Proof Руководство по эксплуатации
• Ballu BWH/S 120 Proof Руководство по эксплуатации
• Ballu BWH/S 150 Proof Руководство по эксплуатации
• Ballu BWH/S 30 Smart WiFi TE Руководство по эксплуатации
• Ballu BWH/S 50 Smart WiFi TE Руководство по эксплуатации
• Ballu BWH/S 80 Smart WiFi TE Руководство по эксплуатации
• Ballu BWH/S 100 Smart WiFi TE Руководство по эксплуатации
• Ballu BWH/S 100 Smart WiFi DRY+ Руководство по эксплуатации
• Ballu BWH/S 30 Smart WiFi DRY+ Руководство по эксплуатации
• Ballu BWH/S 50 Smart WiFi DRY+ Руководство по эксплуатации
• Ballu BWH/S 80 Smart WiFi DRY+ Руководство по эксплуатации
• Ballu BEC/EVU-2000-I Руководство пользователя
• Ballu BEC/EVU-2000-I Руководство по эксплуатации
• Ballu Evolution Transformer BEC/EVU-2000 Руководство по эксплуатации
• Ballu Evolution Transformer BEC/EVU-2500 Руководство по эксплуатации
• Ballu BEC/EVU-1500-E Руководство пользователя

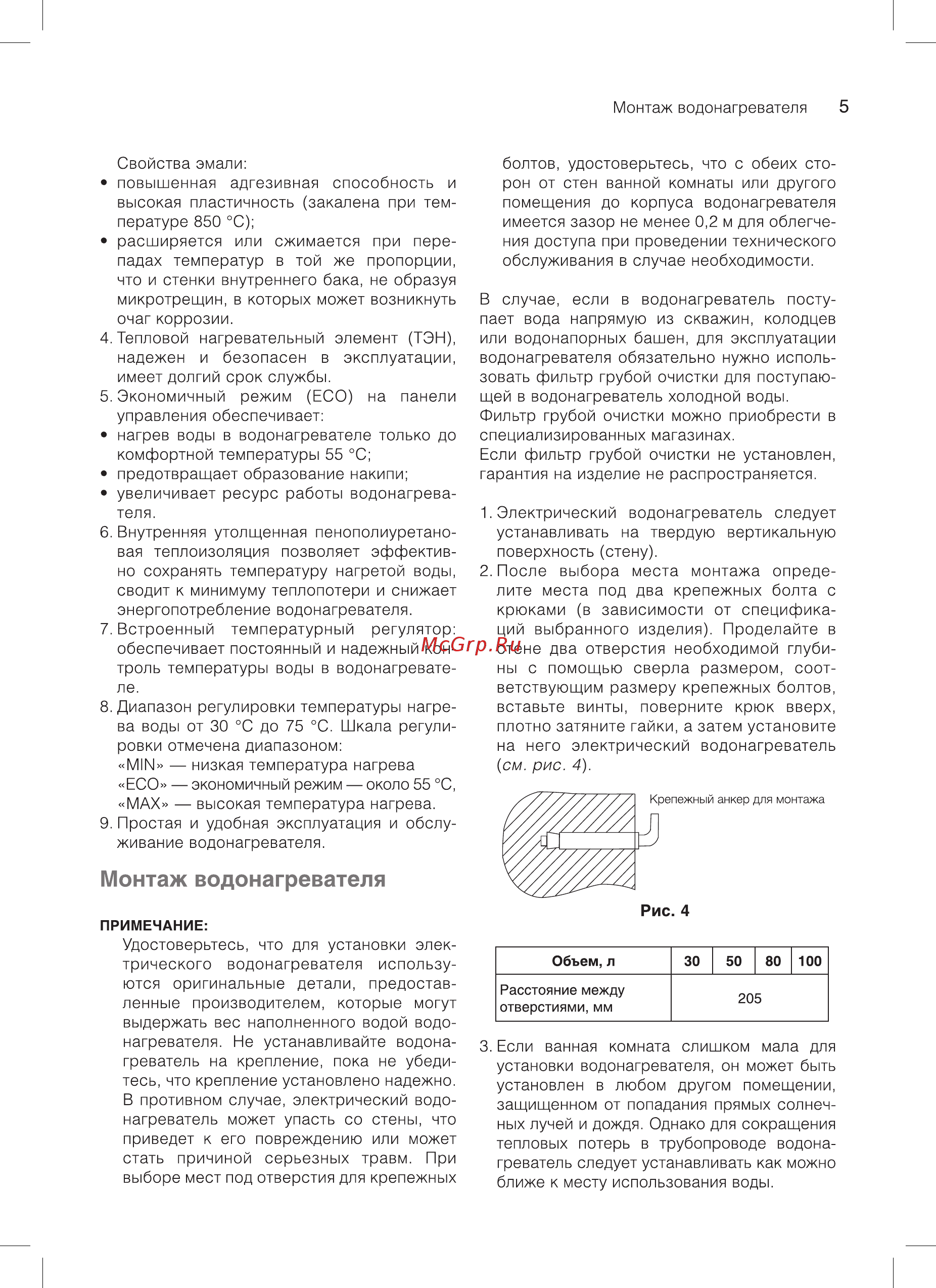

Монтаж водонагревателя 5 Свойства эмали повышенная адгезивная способность и высокая пластичность закалена при тем пературе 850 C расширяется или сжимается при пере падах температур в той же пропорции что и стенки внутреннего бака не образуя микротрещин в которых может возникнуть очаг коррозии 4 Тепловой нагревательный элемент ТЭН надежен и безопасен в эксплуатации имеет долгий срок службы 5 Экономичный режим ECO на панели управления обеспечивает нагрев воды в водонагревателе только до комфортной температуры 55 C предотвращает образование накипи увеличивает ресурс работы водонагрева теля 6 Внутренняя утолщенная пенополиуретано вая теплоизоляция позволяет эффектив но сохранять температуру нагретой воды сводит к минимуму теплопотери и снижает энергопотребление водонагревателя 7 Встроенный температурный регулятор обеспечивает постоянный и надежный кон троль температуры воды в водонагревате ле 8 Диапазон регулировки температуры нагре ва воды от 30 C до 75 C Шкала регули ровки отмечена диапазоном MIN низкая температура нагрева ECO экономичный режим около 55 C МАХ высокая температура нагрева 9 Простая и удобная эксплуатация и обслу живание водонагревателя болтов удостоверьтесь что с обеих сто рон от стен ванной комнаты или другого помещения до корпуса водонагревателя имеется зазор не менее 0 2 м для облегче ния доступа при проведении технического обслуживания в случае необходимости В случае если в водонагреватель посту пает вода напрямую из скважин колодцев или водонапорных башен для эксплуатации водонагревателя обязательно нужно исполь зовать фильтр грубой очистки для поступаю щей в водонагреватель холодной воды Фильтр грубой очистки можно приобрести в специализированных магазинах Если фильтр грубой очистки не установлен гарантия на изделие не распространяется 1 Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность стену 2 После выбора места монтажа опреде лите места под два крепежных болта с крюками в зависимости от специфика ций выбранного изделия Проделайте в стене два отверстия необходимой глуби ны с помощью сверла размером соот ветствующим размеру крепежных болтов вставьте винты поверните крюк вверх плотно затяните гайки а затем установите на него электрический водонагреватель см рис 4 репежный анкер для монтажа Монтаж водонагревателя Рис 4 ПРИМЕЧАНИЕ Удостоверьтесь что для установки элек трического водонагревателя использу ются оригинальные детали предостав ленные производителем которые могут выдержать вес наполненного водой водо нагревателя Не устанавливайте водона греватель на крепление пока не убеди тесь что крепление установлено надежно В противном случае электрический водо нагреватель может упасть со стены что приведет к его повреждению или может стать причиной серьезных травм При выборе мест под отверстия для крепежных Объем л Расстояние между отверстиями мм 30 50 80 100 205 3 Если ванная комната слишком мала для установки водонагревателя он может быть установлен в любом другом помещении защищенном от попадания прямых солнеч ных лучей и дождя Однако для сокращения тепловых потерь в трубопроводе водона греватель следует устанавливать как можно ближе к месту использования воды
