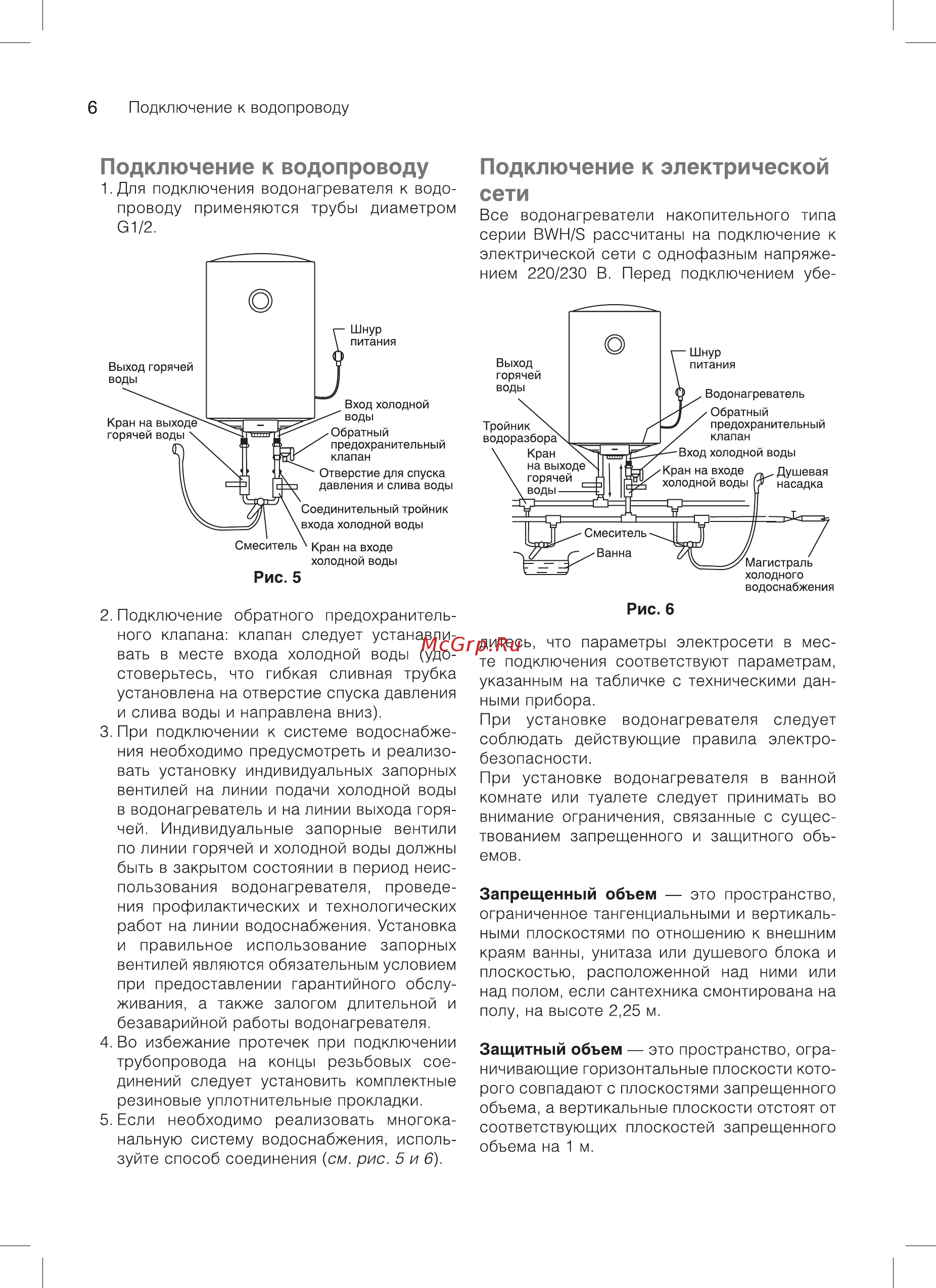

6 Подключение к водопроводу Подключение к водопроводу 1 Для подключения водонагревателя к водо проводу применяются трубы диаметром С1 2 Подключение к электрической сети Все водонагреватели накопительного типа серии BWH S рассчитаны на подключение к электрической сети с однофазным напряже нием 220 230 В Перед подключением убе Шнур питания Выход горячей воды Кран на выходе горячей воды Вход холодной воды Обратный предохранительный клапан к итверсти Отверстие для спуска до давления и слива воды Соединительный тройник входа холодной воды Смеситель Кран на входе холодной воды Рис 5 2 Подключение обратного предохранитель ного клапана клапан следует устанавли вать в месте входа холодной воды удо стоверьтесь что гибкая сливная трубка установлена на отверстие спуска давления и слива воды и направлена вниз 3 При подключении к системе водоснабже ния необходимо предусмотреть и реализо вать установку индивидуальных запорных вентилей на линии подачи холодной воды в водонагреватель и на линии выхода горя чей Индивидуальные запорные вентили по линии горячей и холодной воды должны быть в закрытом состоянии в период неис пользования водонагревателя проведе ния профилактических и технологических работ на линии водоснабжения Установка и правильное использование запорных вентилей являются обязательным условием при предоставлении гарантийного обслу живания а также залогом длительной и безаварийной работы водонагревателя 4 Во избежание протечек при подключении трубопровода на концы резьбовых сое динений следует установить комплектные резиновые уплотнительные прокладки 5 Если необходимо реализовать многока нальную систему водоснабжения исполь зуйте способ соединения см рис 5 и 6 Рис 6 дитесь что параметры электросети в мес те подключения соответствуют параметрам указанным на табличке с техническими дан ными прибора При установке водонагревателя следует соблюдать действующие правила электро безопасности При установке водонагревателя в ванной комнате или туалете следует принимать во внимание ограничения связанные с сущес твованием запрещенного и защитного объ емов Запрещенный объем это пространство ограниченное тангенциальными и вертикаль ными плоскостями по отношению к внешним краям ванны унитаза или душевого блока и плоскостью расположенной над ними или над полом если сантехника смонтирована на полу на высоте 2 25 м Защитный объем это пространство огра ничивающие горизонтальные плоскости кото рого совпадают с плоскостями запрещенного объема а вертикальные плоскости отстоят от соответствующих плоскостей запрещенного объема на 1 м
