Espa XNS 25 160/22 [26/92] Серия хn хns хnf 25 125 гидравлические характеристики 2 х полюсные двигатели 50 гц
![Espa XNS 32 200/30 [26/92] Серия хn хns хnf 25 125 гидравлические характеристики 2 х полюсные двигатели 50 гц](/views2/1505400/page26/bg1a.png)
26

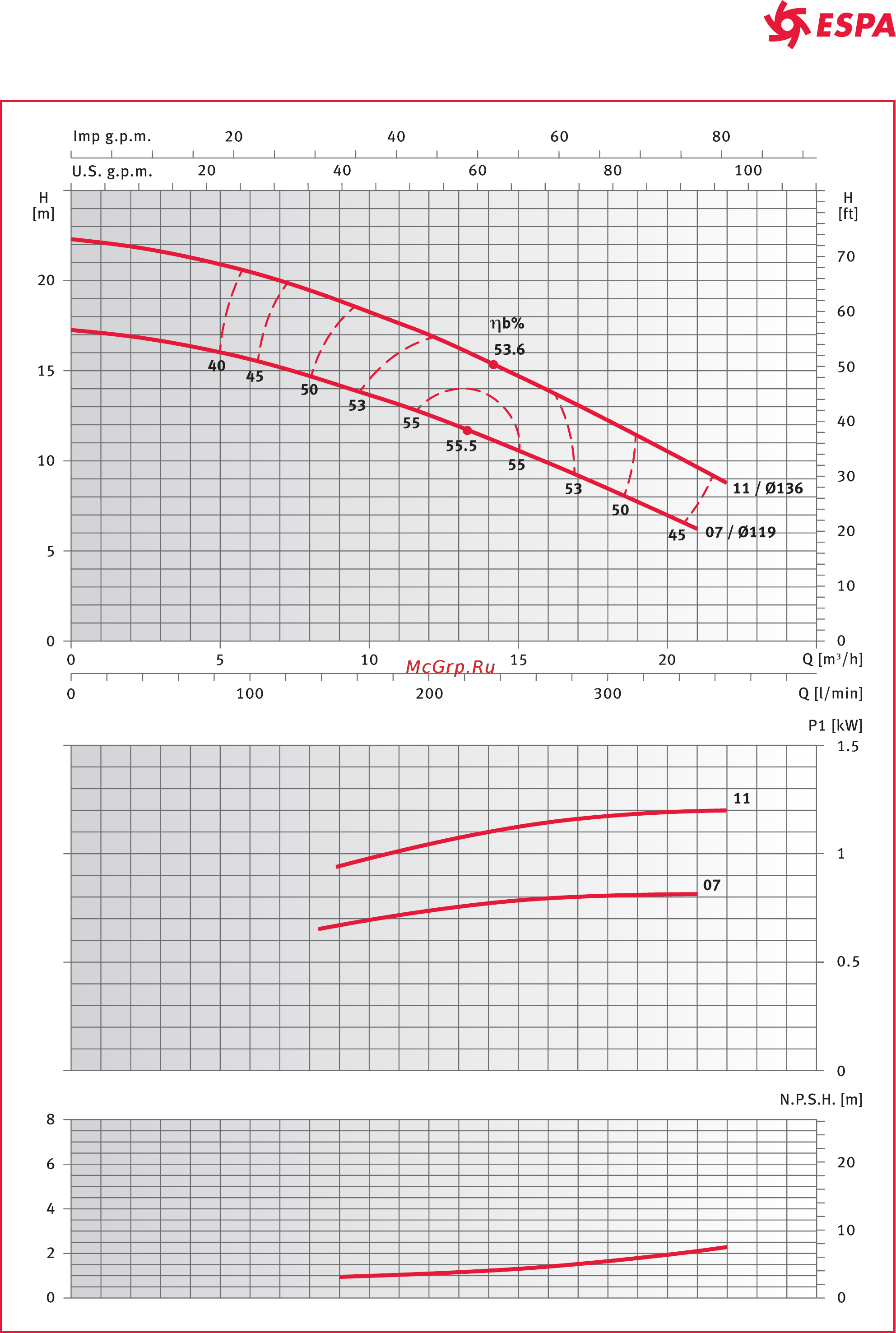

СЕРИЯ ХN-ХNS-ХNF 25-125
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ
Данные значения NPSH были получены при лабораторных испытаниях. Мы рекомендуем увеличение данных величин на 0,5 м.
Данные характеристики действительны для жидкостей с плотностью = 1.0 кг/дм и кинематической вязкостью = 1 мм /сек.
ρυ
3 2
Содержание
- Aisi 316 1
- Wzdc83 1
- Серия 1
- Содержание 3
- Serie xn 4
- Горизонтальные центробежные насосы серии хn 4
- Напорным патрубками с осевым всасывающим и радиальным 4
- Напорным патрубками с осевым всасывающим и радиальным из нержавеющей стали aisi 316 из нержавеющей стали aisi 316 4
- Насос хn 4
- Центробежный электронасос 4
- Диапазон применения 5
- Насос 5
- Характеристики 5
- Электродвигатель 5
- Дополнительные возможности 6
- Конструкция 6
- Принадлежности по запросу 6
- Соединение двигателя и насоса 6
- Описание 7
- Серия хn расшифровка типового обозначения 7
- Типоряд моделей насосов серии хn хns хnf 50 гц 8
- Х полюсные 4 х полюсные 8
- Хn хns хnf хnм 8
- Хn4 хns4 хnf4 8
- En 10088 1 x2crnimo17 12 2 1 404 aisi 316l 9
- En 10088 1 x2crnimo17 12 2 1 404 aisi 316l рабочее колесо 65 200 250 80 9
- En 10088 1 x5crnimo17 12 2 1 401 aisi 316 9
- En 10213 4 gx5crnimo19 11 2 1 408 astm cf8m cast aisi 316 9
- Витон стандартное исполнение 9
- Гальванизированная сталь 9
- Глухая муфта вала 9
- Деталь материал европа сша 9
- Диск фиксации уплотнения 9
- Керамика углерод витон стандартное исполнение 9
- Контрупорное кольцо 9
- Корпус насоса 9
- Рабочее колесо 25 32 40 50 65 160 9
- Серия хn хn4 перечень моделей и таблица материалов 9
- Ссылки на стандарты 9
- Торцевое уплотнение 9
- Удлиненный вал 9
- Шпонка 9
- Эластомеры адаптер алюминий en 1706 a c alsi11cu2 fe ac46100 адаптер чугун en 1561 gj l 200 jl1030 astm класс 25 9
- Серия хn хn4 перечень моделей и таблица материалов 10
- En 10088 1 x2crnimo17 12 2 1 404 aisi 316l 11
- En 10088 1 x2crnimo17 12 2 1 404 aisi 316l рабочее колесо 65 200 250 80 11
- En 10088 1 x5crnimo17 12 2 1 401 aisi 316 11
- En 10213 4 gx5crnimo19 11 2 1 408 astm cf8m cast aisi 316 11
- Гайки и болты которые крепят корпус насоса 11
- Гальванизированная сталь 11
- Глухая муфта вала 11
- Деталь материал европа сша 11
- Контрупорное кольцо 11
- Корпус насоса 11
- Механизм компенсации износа рабочего колес 11
- Серия хns хns4 перечень моделей и таблица материалов 11
- Ссылки на стандарты 11
- Торцевое уплотнение керамика углерод витон стандартное исполнение 11
- Чугун en 1561 gj l 200 jl1030 astm класс 25 11
- Шайба и фиксирующая гайка рабочего колес 11
- Шпонка 11
- Эластомеры витон стандартное исполнение адаптер алюминий en 1706 a c alsi11cu2 fe ac46100 адаптер чугун en 1561 gj l 200 jl1030 astm класс 25 11
- Серия хns перечень моделей и таблица материалов 12
- Серия хnf со свободным концом вала перечень моделей и таблица материалов 13
- Торцевое уплотнение вала насосов серии хn в соответствии с en 12756 14
- Чертеж 1 чертеж 2 14
- Электродвигатели 15
- Серия хns хnf трехфазные 2 полюсные электродвигатели 50 гц 16
- Тип двигателя потребляемый ток параметры при напряжении 400 в 50 гц 16
- Типоразмер 16
- Серия хn трехфазные 4 полюсные электродвигатели 50 гц 17
- Серия хns хnf трехфазные 4 полюсные электродвигатели 50 гц 17
- Тип двигателя потребляемый ток параметры при напряжении 400 в 50 гц 17
- Типоразмер 17
- В таблицах указаны средние значения уровней звукового давления lp и мощности звука lw измеренные на расстоянии 1 метр в соответствии с кривой а в соответствии с iso стандартом 1680 показатели шума измерялись в режиме сухого хода двигателя при частоте 50 гц с допустимым отклонением 3 дб а 18
- Двигателя lpa iec db 18
- Двигателя lpa iec db квт 18
- Квт 18
- Мощность типоразмер уровень шума 18
- Уровень шума двигателей насосов серии хn хns уровень шума двигателей насосов серии хnf 2 полюсные версии 50 гц 2 полюсные версии 50 гц 18
- Уровень шума двигателей насосов серии хn4 хns4 уровень шума двигателей насосов серии хnf4 4 полюсные версии 50 гц 4 полюсные версии 50 гц 18
- Шумовые характеристики электродвигателя 18
- Диапазон гидравлических характеристик 2 х полюсные двигатели 50 гц 19
- Серия хn хns хnf 19
- Серия хn хns хnf таблица гидравлических характеристик 2 х полюсные двигатели 50 гц 20
- Серия хn хns хnf таблица гидравлических характеристик 2 х полюсные двигатели 50 гц 21
- Диапазон гидравлических характеристик 4 х полюсные двигатели 50 гц 22
- Серия хn4 хns4 хnf4 22
- Серия хn4 хns4 хnf4 таблица гидравлических характеристик 4 х полюсные двигатели 50 гц 23
- Серия хn4 хns4 хnf4 таблица гидравлических характеристик 4 х полюсные двигатели 50 гц 24
- Серия 25
- Серия хn хns хnf 25 125 гидравлические характеристики 2 х полюсные двигатели 50 гц 26
- Серия хn хns хnf 25 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 27
- Серия хn хns хnf 25 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 28
- Серия хn хns хnf 25 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 29
- Серия хn хns хnf 32 125 гидравлические характеристики 2 х полюсные двигатели 50 гц 30
- Серия хn хns хnf 32 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 31
- Серия хn хns хnf 32 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 32
- Серия хn хns хnf 32 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 33
- Серия хn хns хnf 40 125 гидравлические характеристики 2 х полюсные двигатели 50 гц 34
- Серия хn хns хnf 40 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 35
- Серия хn хns хnf 40 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 36
- Серия хn хns хnf 40 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 37
- Серия хn хns хnf 50 125 гидравлические характеристики 2 х полюсные двигатели 50 гц 38
- Серия хn хns хnf 50 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 39
- Серия хn хns хnf 50 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 40
- Серия хn хns хnf 50 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 41
- Серия хn хns хnf 65 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 42
- Серия хn хns хnf 65 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 43
- Серия хn хns хnf 65 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 44
- Серия хn хns хnf 65 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 45
- Серия хn хns хnf 80 160 гидравлические характеристики 2 х полюсные двигатели 50 гц 46
- Серия хn хns хnf 80 200 гидравлические характеристики 2 х полюсные двигатели 50 гц 47
- Серия хnf 80 250 гидравлические характеристики 2 х полюсные двигатели 50 гц 48
- Серия хn4 хnf4 25 125 гидравлические характеристики 4 х полюсные двигатели 50 гц 49
- Серия хn4 хnf4 25 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 50
- Серия хn4 хnf4 25 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 51
- Серия хn4 хns4 хnf4 25 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 52
- Серия хn4 хnf4 32 125 гидравлические характеристики 4 х полюсные двигатели 50 гц 53
- Серия хn4 хnf4 32 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 54
- Серия хn4 хnf4 32 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 55
- Серия хn4 хns4 хnf4 32 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 56
- Серия хn4 хnf4 40 125 гидравлические характеристики 4 х полюсные двигатели 50 гц 57
- Серия хn4 хnf4 40 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 58
- Серия хn4 хns4 хnf4 40 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 59
- Серия хn4 хns4 хnf4 40 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 60
- Серия хn4 хnf4 50 125 гидравлические характеристики 4 х полюсные двигатели 50 гц 61
- Серия хn4 хns4 хnf4 50 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 62
- Серия хn4 хns4 хnf4 50 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 63
- Серия хn4 хns4 хnf4 50 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 64
- Серия хn4 хns4 хnf4 65 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 65
- Серия хn4 хns4 хnf4 65 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 66
- Серия хn4 хns4 хnf4 65 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 67
- Серия хn4 хns4 хnf4 65 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 68
- Серия хn4 хns4 хnf4 80 160 гидравлические характеристики 4 х полюсные двигатели 50 гц 69
- Серия хn4 хns4 хnf4 80 200 гидравлические характеристики 4 х полюсные двигатели 50 гц 70
- Серия хn4 хns4 хnf4 80 250 гидравлические характеристики 4 х полюсные двигатели 50 гц 71
- Pàgina de moment en blanc 72
- Serie fn 72
- Двигатели насосов версии xn модели с мощностью до 11 квт крепятся на лапе 74
- Двигатели насосов версии xn модели с мощностью от 15 до 22 квт крепятся на опоры 74
- Серия хn размеры и вес 74
- Фланцы насоса 74
- Серия хn размеры и вес 75
- Серия хn4 размеры и вес 76
- Фланцы насоса 76
- Серия хn4 размеры и вес 77
- Модели с мощностью от 11 до 55 квт крепятся на опоры двигатели насосов версии xns 78
- Серия хns размеры и вес 78
- Фланцы насоса 78
- Серия хns размеры и вес 79
- Серия хns4 размеры и вес 80
- Фланцы насоса 80
- Серия хns4 размеры и вес 81
- Серия хnf со свободным концом вала размеры и вес 82
- Фланцы насоса 82
- Серия хnf со свободным концом вала размеры и вес 83
- Серия хnf смонтированная на станине размеры и вес 85
- Серия хnf4 смонтированная на станине размеры и вес 87
- Размеры круглых приварных контрфланцев в соответствии с en 1092 1 88
- Размеры круглых резьбовых контрфланцев в соответствии с en 1092 1 88
- Фланцы из нержавеющей стали марки aisi 304 с возможностью подключения манометра 88
- Размеры гибкой муфты 89
- Двигателя части насоса 90
- Регулировочные шайбы для моделей хnf 32 80 90
- Циллиндрическая шайба шайба рабочей 90
- Serie xn 91
- Serie xn 92
