66

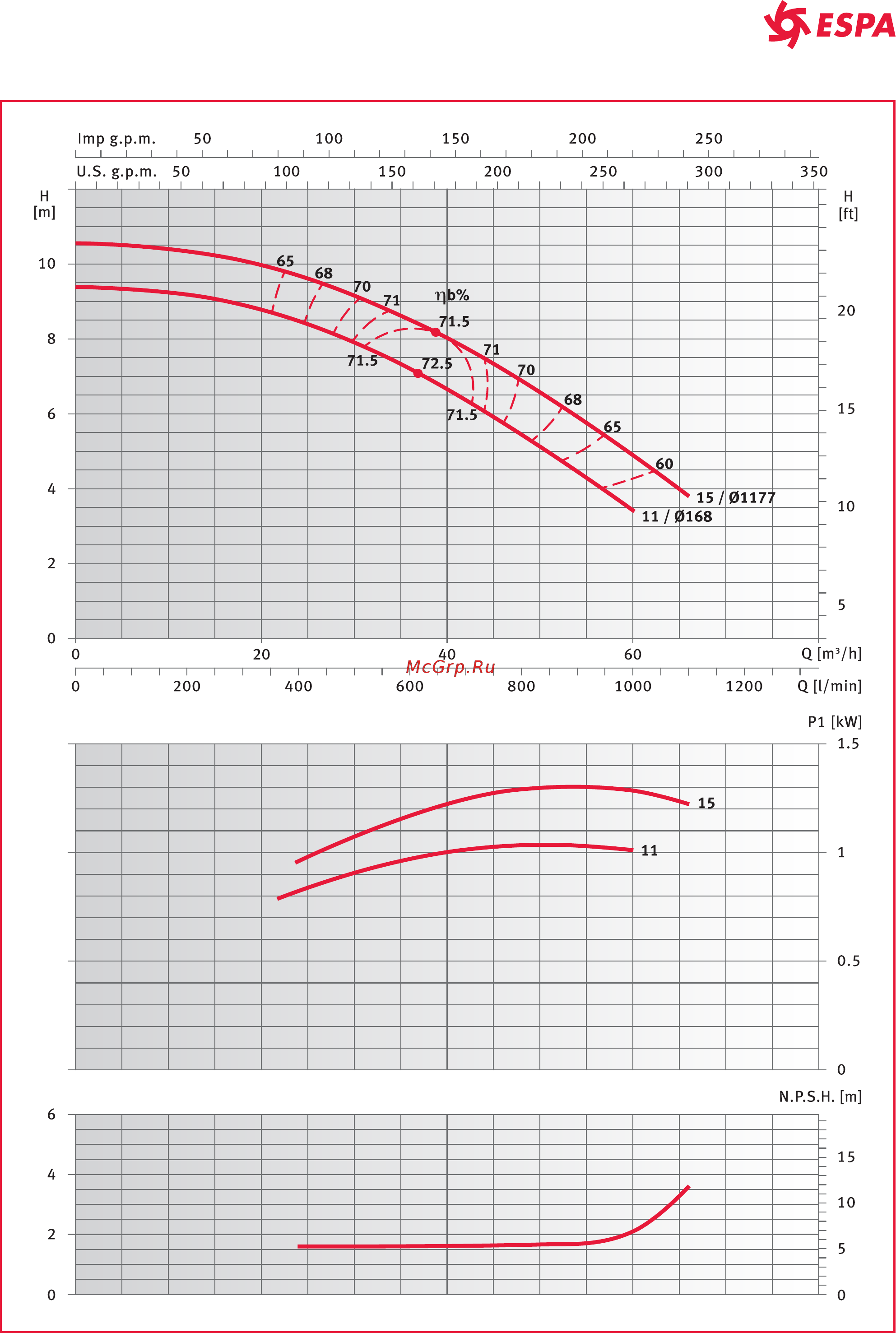

СЕРИЯ ХN4-ХNS4-ХNF4 65-160
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ
Данные значения NPSH были получены при лабораторных испытаниях. Мы рекомендуем увеличение данных величин на 0,5 м.
Данные характеристики действительны для жидкостей с плотностью = 1.0 кг/дм и кинематической вязкостью = 1 мм /сек.ρυ
3 2
