Содержание

• Htr 5630rds rx v340rds p.1
• Меню установок set menu для оптимизации этого аппарата к вашей аудио видео системе p.2
• Автоматическая предварительная настройка станций p.2
• Основные60вт 60вт 6ом p.2
• Встроенный 6 5 канальный усилитель мощности p.2
• Cinema dsp объединение технологии yamaha dsp и dolby pro logic dolby digital или dts p.2
• Silent cinema dsp p.2
• Минимальная выходная мощность rms 0 01 thd 1кгц 6 ом p.2
• Возможность редактирования предустановленных станций p.2
• Другие функции p.2
• Усовершенствованный тюнер am fm p.2
• Virtual cinema dsp p.2
• Тыловой 60вт 60вт 6ом p.2
• Центральный 60 вт 6 ом p.2
• Многорежимная обработка цифровых звуковых полей p.2
• Предварительная произвольная настройка на 40 станций p.2
• Декодер dolby digital dolby digital matrix 6 p.2
• Предупреждения p.2
• Особенности p.2
• Ц а конвертер 96 кгц 24 бит p.2
• Декодер dolby pro logic dolby pro logic ii p.2
• Декодер dts dts matrix 6 p.2
• Фронтальная панель p.3
• Рамочная антенна ам p.3
• Пульт ду p.3
• Комплект поставки p.3
• Комнатная антенна fm p.3
• Батарейки типа аа r6 um3 в зависимости от модели аппарата p.3
• Standby on нажмите на этот выключатель чтобы включить питание нажмите на него еще раз чтобы перейти в режим ожидания в этом режиме аппарат потребляет очень малую p.3
• Установка батарей в пульт ду 1 нажмите на знак на крышке батарейного отсека и сдвиньте ее 2 вставьте прилагаемые батареи с соблюдением полярности указанной в батарейном отсеке p.3
• Установите крышку на место p.3

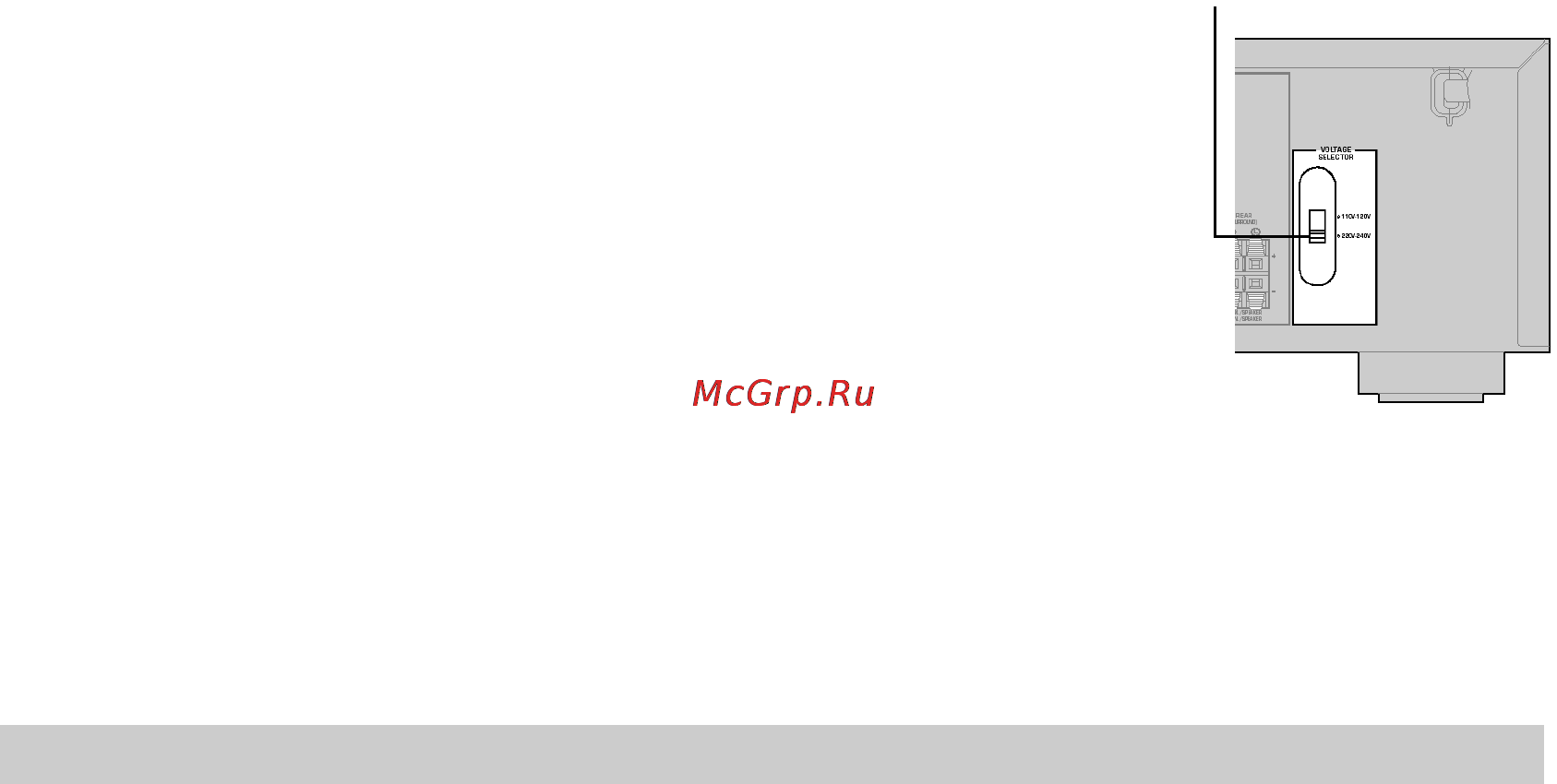

• Подключения p.7
• Установка акустических систем p.10
• Подключение акустических систем p.11
• Одну или две акустические системы в качестве основных громкоговорителей подключите к разъемам main speakers при использовании только одной акустической системы подключайте ее либо к разъемам main а либо к разъемам main в тыловую акустическую систему подключите к разъемам rear speakers центральный громкоговоритель подключите к разъемам center speaker p.11
• Кабель акустической системы состоит из двух проводов отличающихся цветом полосками или формой обратите внимание на полярность подключения разъемов акустических систем 1 зачистите изоляцию на концах проводов примерно на 1 см 2 закрутите проводники на зачищенных концах для предотвращения короткого замыкания p.11
• Открутите рукоятки терминалов 4 вставьте только зачищенный конец провода в отверстие терминала 5 затяните рукоятку p.11
• Начальные установки системы p.12
• Настройка ресивера на соответствие акустическим системам p.13
• Основные операции воспроизведения p.14
• Этот ресивер оборудован двумя типами входных разъемов если внешнее оборудование подключено более чем к одному входному разъему вы можете установить приоритет входного сигнала после этого при включении устройства входной режим будет устанавливаться в соответствии с пунктом input mode в меню установок нажимайте кнопку input mode повторно пока нужный входной режим не появится на дисплее p.15
• Функция ночного просмотра эта функция сохраняет ясность диалогов при смягчении самых громких эффектов для просмотра на низкой громкости поздно ночью нажмите кнопку night для возврата к нормальному воспроизведению нажмите эту кнопку еще раз p.15
• Входные режимы и индикации p.15
• После завершения использования аппарата нажмите кнопку standby on или standby на пульте ду для отключения питания p.15
• Для временного отключения звука нажмите кнопку mute на пульте ду для возобновления звучания нажмите эту кнопку еще раз либо любую из кнопок volume при отключенном звуке на фронтальной панели мигает индикатор mute p.15
• Нажимайте кнопку 6 5 для включения декодера dolby digital matrix6 или dts matrix6 на дисплее при каждом нажатии отображается auto matrix6 off p.16
• Вы можете преобразовать закодированный 2 канальный входной сигнал в 5 дискретных каналов 1 выберите 2 канальный источник и начните его воспроизведение 2 для rx v340 нажмите кнопку amp на пульте ду 3 нажмите кнопку dts sur на дисплее появится pro logic p.16
• Для htr 5630 1 нажимайте кнопки program на фронтальной панели или prog на пульте ду для выбора нужной программы звукового поля и подпрограммы если имеется p.16
• Выбор программы звукового поля вы можете усилить звуковое восприятие выбрав программу звукового поля dsp для rx v340 1 нажмите кнопку amp на пульте ду 2 нажмите одну из кнопок программ dsp на пульте ду для выбора нужной название выбранной программы появится на дисплее p.16
• После выбора программы продолжайте повторно нажимать на ту же кнопку для выбора под программы если они имеются p.16
• Обычное стерео воспроизведение для нормального стерео воспроизведения нажмите кнопку stereo чтобы отключить эффекты для включения эффектов нажмите эту кнопку еще раз p.17
• Для rx v340 нажмите амр 2 нажимайте для вывода на дисплей информации о входном сигнале p.17
• Virtual cinema dsp позволит вам получить эффекты звукового поля всех программ dsp без использования тыловых громкоговорителей с помощью этой технологии естественное пространственное воспроизведение становится возможным путем генерации виртуальных громкоговорителей обработка звукового поля автоматически меняется на режим virtual cinema dsp при установке в пункте меню 1c rear l r значения non после этого поле будет формироваться основными громкоговорителями p.17
• Silent sinema позволяет получить реалистичные ощущения от всех программ dsp при использовании наушников эта функция создает мощное пространственное воспроизведение как будто вы используете громкоговорители функция silent sinema включается при подключении наушников к разъему phones если включены звуковые эффекты индикатор silent при этом появляется на дисплее при отключенных звуковых эффектах вы будете прослушивать обычное стерео воспроизведение p.17
• Программы звукового поля dsp p.18
• Программы звукового поля cinema dsp p.18
• Программы hi fi dsp в следующей таблице приведено краткое описание звуковых полей производимых каждой из программ dsp не забывайте что большая их часть является точным цифровым воспроизведением реальной акустической обстановки p.18
• Для кинофильмов 7 9 p.19
• Для аудио видео источников 4 6 p.19
• Шести канальные звуковые дорожки на 70 мм кинопленках воспроизводят точную локализацию звукового поля и богатый глубокий звук без использования матричной обработки программа movie theatre в этом аппарате обеспечивает аналогичное им качество звучания и звуковой локализации встроенный декодер dolby digital и dts приносит профессиональное качество звучания акустической системы кинотеатра в ваш дом с программами кинотеатра этого аппарата вы можете создать динамический звук который даст вам ощущение присутствия в настоящем кинотеатре использующем технологии dolby digital и dts p.19
• Прямое декодирование p.19
• При воспроизведении монофонического источника с программой cinema dsp сигнал источника направляется на центральный основные и тыловые громкоговорители p.19
• Выберите любой из режимов в программе 9 кроме enchanced для использования этих декодеров чтобы воспроизводить звучание оригинала без добавления эффектов в этом случае dsp не используется и индикатор dsp гаснет p.19
• Dolby pro logic dolby pro logic ii dts neo 6 для многоканального воспроизведения двухканального источника p.19
• Dolby digital ex dts es для добавления центрального тылового канала p.19
• Dolby digital dts для многоканального воспроизведения звучания оригинала p.19
• Эффекты звукового поля p.19
• Этот ресивер оборудован несколькими точными декодерами p.19
• Программы домашнего кинотеатра p.19
• Настройка p.20
• Прием станций rds p.21
• Смена режимов rds p.22
• Эта функция служит для автоматического отключения устройства по истечении установленного времени таймер отключения удобен если вы хотите засыпать под музыку этот таймер также автоматически отключает внешнее оборудование подключенное к ac outlets таймер отключения устанавливается только с пульта ду p.23
• Таймер отключения p.23
• Регулировки записи и другие операции выполняются на записывающем компоненте обратитесь к его инструкции 1 включите питание этого аппарата и всех подключенных компонентов установите громкость на минимум p.23
• Нажимайте повторно клавишу sleep чтобы вывести на дисплей фронтальной панели sleep off через несколько секунд дисплей возвращается к предыдущей индикации p.23
• На дисплее загорается индикатор sleep дисплей возвращается к демонстрации предыдущей индикации p.23
• Запись p.23
• Выберите источник и начните его воспроизведение или настройте нужную станцию 2 нажимайте повторно клавишу sleep для установки времени через которое произойдет автоматическое отключение при каждом нажатии этой кнопки на дисплее меняется время в следующем порядке 120min 90min 60min 30min off через несколько секунд дисплей вернется к предыдущей индикации p.23
• Меню установок set menu p.24
• Меню basic позволяет легко настраивать параметры размера и расстояния до громкоговорителей не требуется переустанавливать параметры в меню basic если вы хотите использовать более детальную настройку в меню sound p.25
• Сигналы lfe несут низкочастотные эффекты при декодировании источника dts или dolby digital низкочастотная составляющая звука 90 гц и ниже возможные установки swfr сабвуфер main основные both оба p.25
• При включении в систему центрального громкоговорителя усилитель производит локализацию диалогов для всех слушателей и наилучшую синхронизацию звука и изображения возможные установки lrg большой sml маленький non нет p.25
• Один раз для начала настройки этого пункта последняя установка этого пункта указана на дисплее или на мониторе если требуется нажимайте кнопки для выбора подпункта p.25
• Нажимайте кнопки для выбора пункта кнопкой set menu также выбираются пункты по порядку p.25
• Используйте эти функции для выбора подходящего выходного режима для конфигурации вашей системы p.25
• Для настройки этого подпункта 8 нажимайте кнопки повторно или одну из кнопок программ dsp для выхода из меню установок p.25
• Выберите большие маленькие или отсутствующие тыловые громкоговорители p.25
• Выберите большие или маленькие основные громкоговорители возможные установки large большой small маленький p.25
• Использование пульта ду для rx v340rds p.27
• Эта функция определяет входной режим выбираемый при включении усилителя для источников подключенных к входным разъемам digital input возможные установки auto last p.27
• Установка кода производителя вы можете управлять другими компонентами после ввода соответствующего кода производителя этого компонента p.27
• Сектора управления компонентами показаны на рисунке внизу каждому компоненту соответствуют различные функции для кнопок в этих секторах выберите нужный компонент с помощью кнопок входов p.27
• Сектор управления основным блоком rx v440 показан на рисунке внизу в режиме пульта амр для включения режима амр нажмите кнопку амр p.27
• Регулировка уровня до которого понижается громкость при включении функции mute возможные установки mute полное отключение звука 50db 20db p.27
• Dimmer регулировка яркости дисплея на фронтальной панели диапазон регулировки от 4 до 0 начальная установка 0 p.27
• Эта функция служит для предотвращения непреднамеренного изменения установок аппарата начальная установка off выключено p.27
• Таблица кодов приведена в конце данной инструкции p.28
• Кнопка категория компонента производитель код p.28
• Для сброса установленного кода введите код из начальной установке указан в таблице выше p.28
• D tv cb p.28
• Тюнер yamaha фиксирован p.28
• Следующие коды установлены на заводе p.28
• Производитель может иметь несколько кодов попробуйте поменять их пока не найдете нужный p.28
• Продолжая удерживать кнопку code set нажимайте цифровые кнопки для ввода трехзначного кода производителя для используемого компонента p.28
• Нажмите и удерживайте кнопку code set продолжая удерживать кнопку code set нажмите кнопку выбора входа для выбора компонента который нужно установить p.28
• Кнопку code set нужно удерживать во время всей процедуры p.28
• Для кнопки d tc cbl можно установить только код производителя телевизора p.28
• Для каждой кнопки входа можно установить только один код p.28
• Вы можете управлять только этим ресивером и другим тюнером yamaha p.28
• Md cd r cd рекордер yamaha 499 p.28
• Dvd dvd проигрыватель yamaha 699 p.28
• Управление другими компонентами после установки кодов вы можете управлять с помощью этого пульта компонентами других производителей обратите внимание что некоторые кнопки могут при этом не работать после выбора компонента в качестве источника пульт ду переключается в режим работы с этим компонентом p.28
• Cd cd проигрыватель yamaha 199 p.28
• Регулировка уровня громкоговорителей p.29
• Регулировка параметров звуковых полей p.29
• Устранение проблем p.30
• Если устройство перестает нормально работать проверьте следующие симптомы так как сбой может быть устранен предлагаемыми здесь простыми мерами если он не устраняется или симптом не приведен в нижеследующем списке отсоедините сетевой шнур от розетки и обратитесь в сервисный центр p.30
• Для 5ch stereo ct level задержка центрального канала rl level задержка левого тылового канала rr level задержка правого тылового канала эти параметры регулируют уровень для каждого канала в 6 канальном стерео режиме диапазон регулировки от 0 до 100 для prologic ii music panorama расширение фронтального стерео отображения за счет подключения тыловой акустики к окружающему эффекту on off dimension постепенная регулировка звукового поля по направлению вперед или назад от 3 через std до 3 ct widht протяженность центрального образа регулировка центрального отображения от всех трех фронтальных громкоговорителей в различной степени от 0 до 7 начальная установка 3 p.30
• Технические характеристики p.31
• Технические характеристики и внешний вид могут быть изменены p.31
• Аудио секция rx v340rds htr 5630rds p.31
• Таблица кодов производителей для пульта rx v340rds p.32
