13

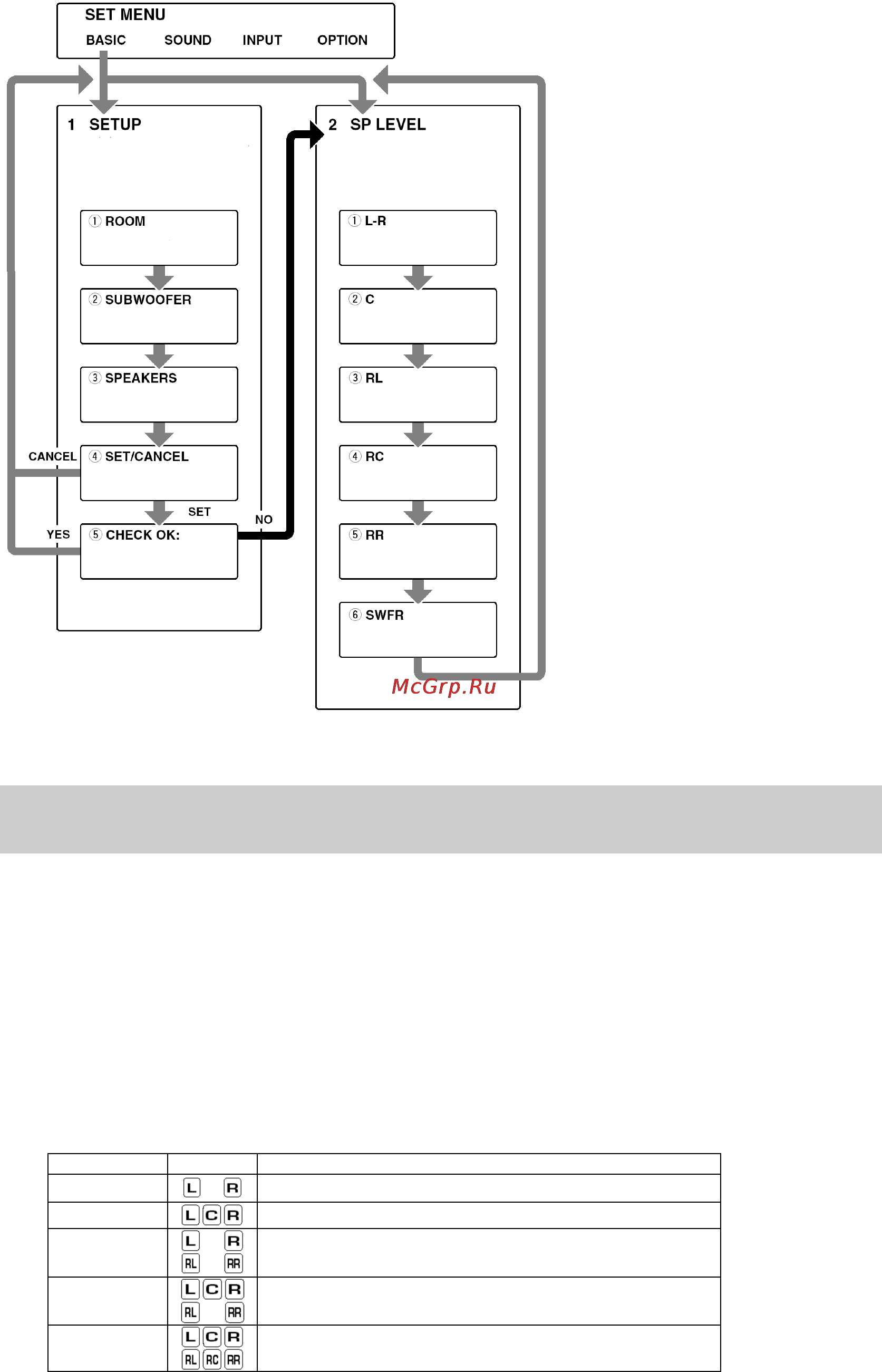

· После изменения установок в 1 SETUP переустановите параметры выходных уровней
громкоговорителей в 2 SP LEVEL
Настройка ресивера на соответствие акустическим
системам
Настройте выход усилителя для соответствия размеру помещения и подключенным
акустическим системам следующим образом: кнопками §¨ переключайте параметры с 1 по 4,
а кнопками < или > (+ или -) выбирайте установку. Начальная установка выделена.
1. ROOM.
Установки: S, M, L. Выберите размер Вашего помещения, ориентируясь на следующее: S =
3.6х2.8м, 10 м
2
; М = 4.8х4.0м, 20 м
2
; L = 6.3х5.0м, 30 м
2
.
2. SUBWOOFER
Установки: YES, NONE. Выберите YES, если сабвуфер подключен к Вашей системе, или
NONE, если не подключен.
3. SPEAKERS
Установки: 2, 3, 4, 5. Выберите количество громкоговорителей в Вашей конфигурации, не
учитывая сабвуфер.
Установка Дисплей Громкоговорители
2
Основной левый/основной правый
3
Основной левый/центральный/основной правый
4
Основной левый/основной правый/тыловой правый/тыловой
левый
5
Основной левый/центральный/основной правый/тыловой
правый/тыловой левый
6
Основной левый/центральный/основной правый/тыловой
правый/центральный тыловой/тыловой левый
4. SET или CANCEL
Выберите SET для сохранения произведенных изменений. Ресивер переключится на
воспроизведение тестового сигнала. Иначе выберите CANCEL для выхода из меню без
сохранения изменений.
Нажимайте < или > для
регулировки параметра,
нажмите ¨ для перехода к
следующей установке.
Выберите S, M или L
Выберите YES или NONE
Выберите 2/3/4/5/6
громкоговорителей
Выберите SET или
CANCEL
Выберите YES или NONE
Нажимайте < или > для
регулировки баланса между
каналами, нажмите ¨ для
перехода к следующей установке.
отрегулируйте баланс
между основными левым
и правым каналами
отрегулируйте баланс между
основными левым и
центральным каналами
отрегулируйте баланс между
основными левым и тыловым
левым каналами
отрегулируйте баланс между
тыловым левым и тыловым
центральным каналами
отрегулируйте баланс между
тыловым левым и тыловым
правым каналами
отрегулируйте баланс между
основными левым каналом и
сабвуфером
