Whirlpool AKM 235 IX [3/4] Установка

УСТАНОВКА

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ СПЕЦИАЛИСТА, ВЫПОЛНЯЮЩЕГО УСТАНОВКУ

• Это изделие можно встраивать в столешницу толщиной от 20 до 40 мм.

• Если под варочной панелью нет духовки, установите разделительную перегородку, размер которой должен

примерно соответствовать размеру проема в столешнице. Разделительная перегородка должна

находиться на расстоянии не более 150 мм ниже верхней поверхности столешницы, но в любом случае не

менее 20 мм от днища варочной панели. Если Вы хотите установить под варочной панелью духовой шкаф,

он должен быть изготовлен Whirlpool и оборудован системой охлаждения. Изготовитель снимает с себя

всякую ответственность за возможный ущерб, если под варочной поверхностью будет установлен духовой

шкаф другой марки.

• Прежде чем начать установку, убедитесь, что:

@ параметры местной системы подачи газа (тип и давление газа) соответствуют настройкам варочной панели

(см. информацию на табличке технических данных и в таблице “Инжекторы”).

 Наружные поверхности мебели или приборов, находящихся в непосредственной близости от варочной панели,

должны быть термостойкими в соответствии с национальными стандартами.

 Продукты сгорания удаляются наружу с помощью вытяжки или вентилятора, установленных на стене или в окне.

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА

• Система подачи газа должна удовлетворять местным предписаниям.

• В прилагаемой спецификации национальных нормативов техники безопасности приведены соответствующие

требования, действующие в некоторых странах. Если информация по Вашей стране отсутствует, обратитесь за

разъяснениями к лицу, выполняющему установку.

• Подсоединение варочной панели к трубе системы газоснабжения или к баллону с газом должно выполняться с

использованием жесткой медной или стальной трубы с фитингами, соответствующими действующим нормам, или

же с использованием шланга со сплошной поверхностью из нержавеющей стали, соответствующего местным

нормам. Максимальная длина шланга составляет 2 м.

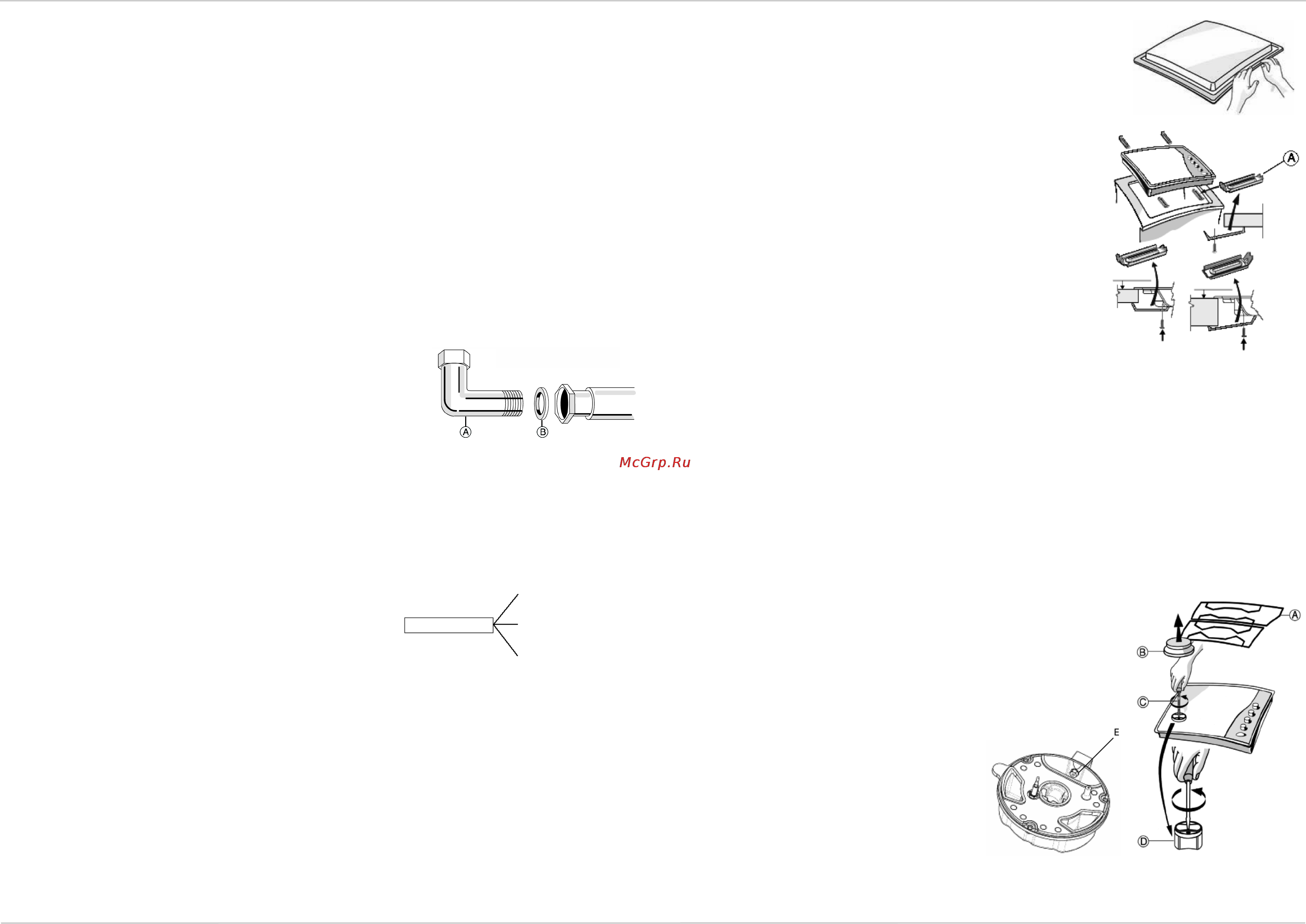

• Прежде чем подсоединить трубу к коленчатому фитингу (А), вставьте

входящую в комплект поставки прокладку (B), в соответствии со

стандартом EN 549.

Для Бельгии  Необходимо заменить коленчатое соединение на соединение,

входящее в комплект поставки.

Внимание: в случае использования шланга из нержавеющей стали он должен устанавливаться так, чтобы не

касаться никаких подвижных частей кухонной мебели. Шланг должен прокладываться в месте, в котором

отсутствуют какие@либо препятствия и быть доступным для осмотра по всей своей длине.

• После подключения к системе подачи газа проверьте отсутствие утечек газа при помощи мыльного раствора.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

• Подключение к электрической сети должно выполняться с соблюдением местных норм.

• Данные по напряжению и потребляемой мощности указаны на табличке технических данных.

• Заземление прибора обязательно по закону.

• Изготовитель не несет никакой ответственности за травмы

людей или животных или материальный ущерб, явившиеся

результатом несоблюдения этих требований.

• При установке варочной панели необходимо предусмотреть многополюсный автоматический выключатель

с расстоянием между разомкнутыми контактами не менее 3 мм.

• При необходимости замены шнура питания его следует заменять только шнуром питания с

характеристиками, идентичными характеристикам оригинального шнура, поставленного изготовителем

(типа H05V2V2@F T90°C или H05RR@F).

Операцию замены должен выполнить специалист сервисного центра или квалифицированный электрик.

Земля

(желтый/зеленый)

НАСТРОЙКА НА РАЗЛИЧНЫЙ ТИП ГАЗА

Если Вы намерены эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на табличке

технических данных и оранжевом ярлыке, приклеенном к верхней части варочной панели, замените инжекторы.

Отклейте оранжевый ярлык и в дальнейшем храните его вместе с буклетом данного руководства.

Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.

• Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный специалист.

• Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.

• Отрегулируйте положение кранов, соответствующее минимальной подаче газа.

Примечание: при использовании сжиженного нефтяного газа (G30/G31), винты, регулирующие минимальную

подачу газа, должны быть затянуты до упора.

Если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены неисправного крана

горелки.

ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу “Инжекторы” в Руководстве)

• Снимите решетки (A)

• Выньте горелки (B)

• Пользуясь торцевым гаечным ключом нужного размера,

(открутите инжектор (C), который подлежит замене.

• Замените его инжектором, пригодным для нового

типа газа.

• Установите новый инжектор в (D).

• Если на Вашей варочной панели есть горелка с

тройным рядом пламени, используйте для замены

инжектора (E) гаечный ключ с боковым зевом

Прежде чем устанавливать варочную панель, не забудьте

прикрепить прилагаемую к инжекторам табличку с точным

описанием газа таким образом, чтобы она закрыла

предыдущую информацию с описанием свойств газа.

МОНТАЖ

Очистите поверхность прокладки, поставляемой вместе с

прибором, по всему периметру и наложите ее на варочную

панель, как показано на рисунке.

Установите варочную панель в выемку в столешнице,

вырезанную по размерам, указанным в Руководстве.

Примечание: длина шнура питания должна быть

достаточной для того, чтобы панель можно было

снять через верх.

1. Вставьте скобы в соответствующие отверстия и

закрепите их винтами.

2. Вырежьте в столешнице отверстие под варочную

панель в соответствии с размерами, указанными в

Руководстве.

3. Установите варочную панель в столешницу.
