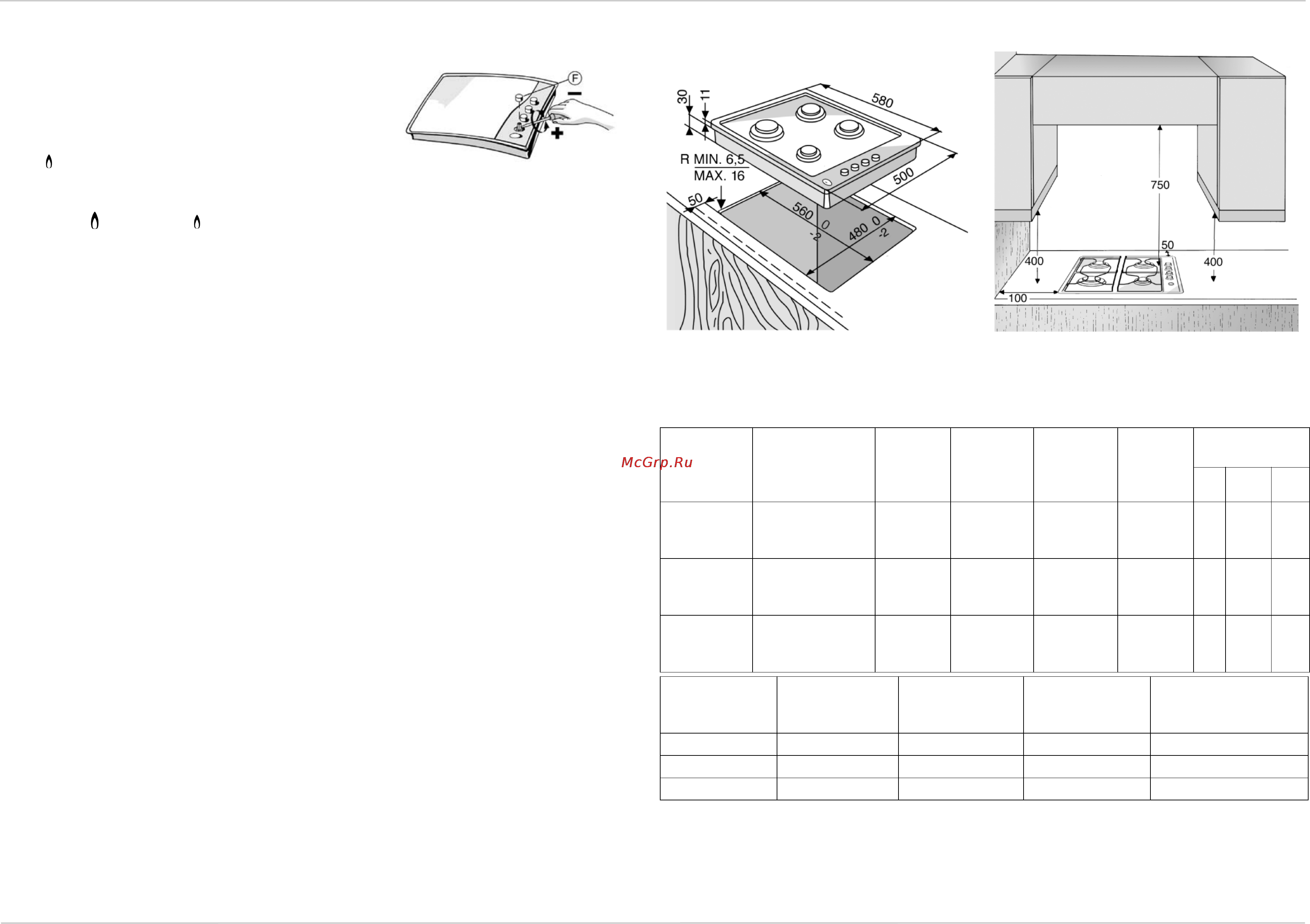

![Whirlpool AKM 235 IX [4/4] Регулировка положения кранов соответствующего минимальной подаче газа](/views2/1050612/page4/bg4.png)
РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРАНОВ,
СООТВЕТСТВУЮЩЕГО МИНИМАЛЬНОЙ
ПОДАЧЕ ГАЗА
Для того чтобы правильно отрегулировать минимальное пламя,
снимите ручку и выполните следующие действия:
• затяните винт для уменьшения высоты пламени ()
• ослабьте винт для увеличения высоты пламени (+)
Такая регулировка должна выполняться, когда кран находится в
положении, соответствующем минимальной подаче газа (малое
пламя) .
• Подачу первичного воздуха на горелки регулировать не нужно.
• После этого выполните розжиг горелок и для проверки
стабильности пламени переведите ручки из максимального
положения в минимальное .
Закончив регулировку, поставьте новую пломбу, пользуясь
сургучом или аналогичным материалом.
РАЗМЕРЫ ВАРОЧНОЙ ПАНЕЛИ И СТОЛЕШНИЦЫ (mm)
ПРИМЕЧАНИЕ: В случае установки над рабочим столом варочной панели вытяжного зонта,
устанавливайте расстояния согласно указаниям изготовителя вытяжки.
ТАБЛИЦА ИНЖЕКТОРОВ КАТЕГОРИЯ II2H3+
ЭЛЕКТРОПИТАНИЕ: 230 В ~ 50 Гц
Тип
используемого
газа
Тип горелки Маркировка
инжекторов
Номинальная
тепловая
мощность,
kW
Номинальный
расход
Пониженная
тепловая
мощность,
kW
Давление газа,
mbar
мин. номин. макс.
ПРИРОДНЫЙ
ГАЗ
(Метан) G20
быстрая
ускоренного действия
вспомогательная
Y 115
H2 98
X 72
3,00
1,65
1,00
286 l/h
157 l/h
95 l/h
0,60
0,35
0,30
17 20 25
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(Бутан) G30
быстрая
ускоренного действия
вспомогательная
87
65
50
3,00
1,65
1,00
218 g/h
120 g/h
73 g/h
0,60
0,35
0,30
20 2830 35
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(пропан) G31
быстрая
ускоренного действия
вспомогательная
87
65
50
3,00
1,65
1,00
214 g/h
118 g/h
71 g/h
0,60
0,35
0,30
25 37 45
Тип используемого
газа
Конфигурация
модели 4 горелки
Номинальная
тепловая мощность,
kW
Полный
номинальный расход
Воздух (м
3
), необходимый
для сгорания 1 m
3
G20 20 mbar 1 R 2 SR 1 AUX 7,30 695 l/h 9,52
G30 2830 mbar 1 R 2 SR 1 AUX 7,30 531 g/h 30,94
G31 37 mbar 1 R 2 SR 1 AUX 7,30 521 g/h 23,80
