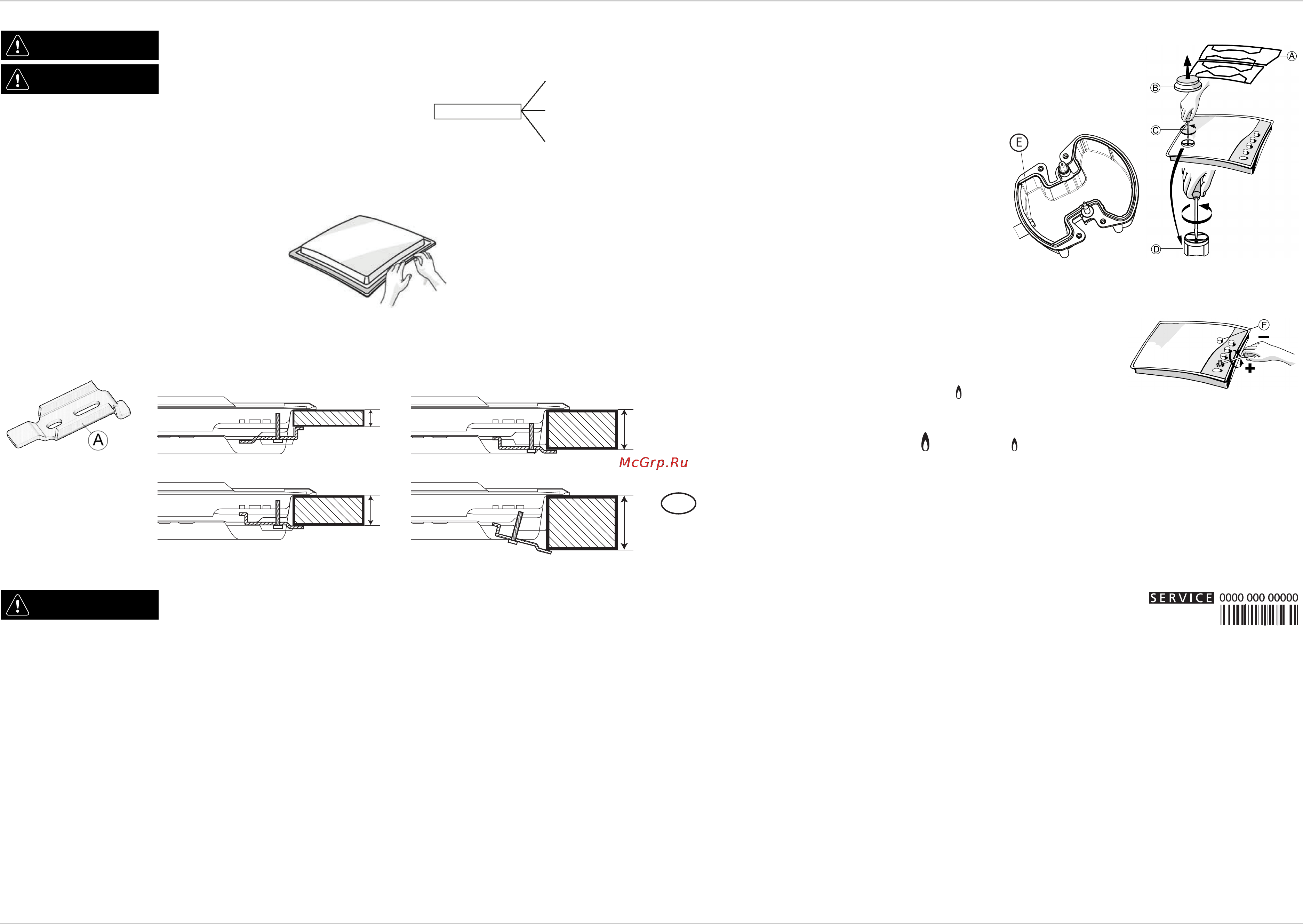

Whirlpool AKR 360 IX [2/4] Национальные нормы
![Whirlpool AKR 360 IX [2/4] Национальные нормы](/views2/1050617/page2/bg2.png)
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ВАЖНО! Данные по напряжению и потребляемой мощности указаны на паспортной табличке.
МОНТАЖ
НАСТРОЙКА НА РАЗЛИЧНЫЙ ТИП ГАЗА
Если предполагается эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на паспортной табличке и
ярлыке, приклеенном к верхней части варочной панели, то необходимо заменить инжекторы.
Снимите этикетку с данными и храните ее вместе с Руководством по эксплуатации.
Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.
• Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный специалист.
• Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.
• Отрегулируйте положение кранов, соответствующее минимальной подаче газа.
ПРИМЕЧАНИЕ. При использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий минимальную подачу газа,
должны быть затянут до упора.
ВАЖНО! Если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены неисправного крана
горелки.
ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу “Инжекторы” в Руководстве)
РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРАНОВ, СООТВЕТСТВУЮЩЕГО МИНИМАЛЬНОЙ
ПОДАЧЕ ГАЗА
НАЦИОНАЛЬНЫЕ НОРМЫ
Проследите за тем, чтобы прибор был установлен и подключен к электрической сети/сети газоснабжения квалифицированным
техническим специалистом в соответствии с инструкциями изготовителя и действующими местными правилами техники
безопасности.
ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим специалистом.
ОСТОРОЖНО
• Подключение к электрической сети должно
выполняться с соблюдением местных норм.
• Заземление прибора обязательно по закону.
• Запрещается пользоваться удлинителями.
Очистите поверхность варочной панели по всему
периметру и проложите вдоль него входящую в
комплект поставки прокладку, как показано на
рисунке.
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
ПРИМЕЧАНИЕ. Длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять через верх.
Для крепления варочной панели используйте скобы (A), входящие в комплект поставки. Вставьте скобы в соответствующие
отверстия (они обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим специалистом.
L
N
Земля
(желто-
зеленый)
20
30
60
40
Столешница толщиной 20 мм Столешница толщиной 40 мм
Столешница толщиной 30 мм Столешница толщиной 60 мм
•Снимите решетки (A).
•Выньте горелки (B).
• Пользуясь торцевым гаечным ключом нужного размера,
открутите инжектор (C), который подлежит замене.
• Замените ее инжектором, пригодным для нового типа газа.
• Установите новый инжектор в (D).
• Если на варочной панели есть горелка с тройным рядом
пламени, используйте для замены инжектора (E) гаечный
ключ с открытым зевом.
Прежде чем устанавливать варочную панель, не забудьте
прикрепить прилагаемую к инжекторам табличку с данными,
касающимися нового типа газа, таким образом, чтобы она
закрыла собой табличку, относящуюся к предыдущему типу
газа.
Для того чтобы правильно отрегулировать минимальное пламя, снимите ручку и выполните
следующие действия:
• затяните (-) для уменьшения высоты пламени;
• ослабьте (+) для увеличения высоты пламени.
Такая регулировка должна выполняться, когда кран находится в положении,
соответствующем минимальной подаче газа (слабое пламя) .
• Регулировка подачи первичного воздуха на горелки не требуется.
• После этого выполните розжиг горелок и для проверки стабильности пламени
переведите ручки из максимального положения в минимальное .
Закончив регулировку, поставьте новую пломбу, пользуясь сургучом или аналогичным
материалом.
Перед тем как обращаться в сервисный центр, подготовьте следующие данные:
- описание неполадки или проблемы;
- точное название модели (указано на этикетке, наклеенной на Руководство или гарантийную
книжку);
- сервисный номер (число, указанное после слова Service на находящейся с нижней стороны
варочной панели паспортной табличке, а также на этикетке, наклеенной на Руководство
или гарантийную книжку);
- ваш полный адрес и номер телефона.
Если необходим ремонт прибора, обращайтесь в авторизованный сервисный центр в
соответствии с указаниями в гарантии.
