ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПОЛЬЗОВАНИЮ ГОРЕЛКАМИ
ВАЖНО! ПРИ ПОЛЬЗОВАНИИ ВАРОЧНОЙ ПАНЕЛЬЮ ВСЯ ЗОНА, ЗАНИМАЕМАЯ ЕЮ, СИЛЬНО НАГРЕВАЕТСЯ.
• Чтобы зажечь газ на одной из горелок, поворотом против часовой стрелки переведите соответствующую ручку управления в
положение, соответствующее максимальному пламени.
• Чтобы зажечь газ на горелке, вдавите ручку в панель управления.
• После того как горелка загорится, не отпускайте ручку еще 5-10 секунд для обеспечения правильного срабатывания
предохранительного устройства.
Если пламя горелки внезапно гаснет (из-за сквозняка, прекращения подачи газа, пролившейся жидкости и т.д.), это
предохранительное устройство немедленно прекращает подачу газа на горелку.
• Нельзя держать ручку нажатой дольше 15 секунд. Если по истечении этого времени горелка не загорится, подождите
не менее одной минуты, прежде чем делать новую попытку зажечь ее.
ПРИМЕЧАНИЕ. Если какие-либо особенности подачи газа в данном месте создают трудности при зажигании горелки,
рекомендуется повторить операцию и установить при этом ручку в положение, соответствующее слабому пламени.
После отпускания нажатой ручки горелка может погаснуть. Это означает, что предохранительное устройство не успело
достаточно нагреться. В этом случае еще раз повторите вышеописанные действия.

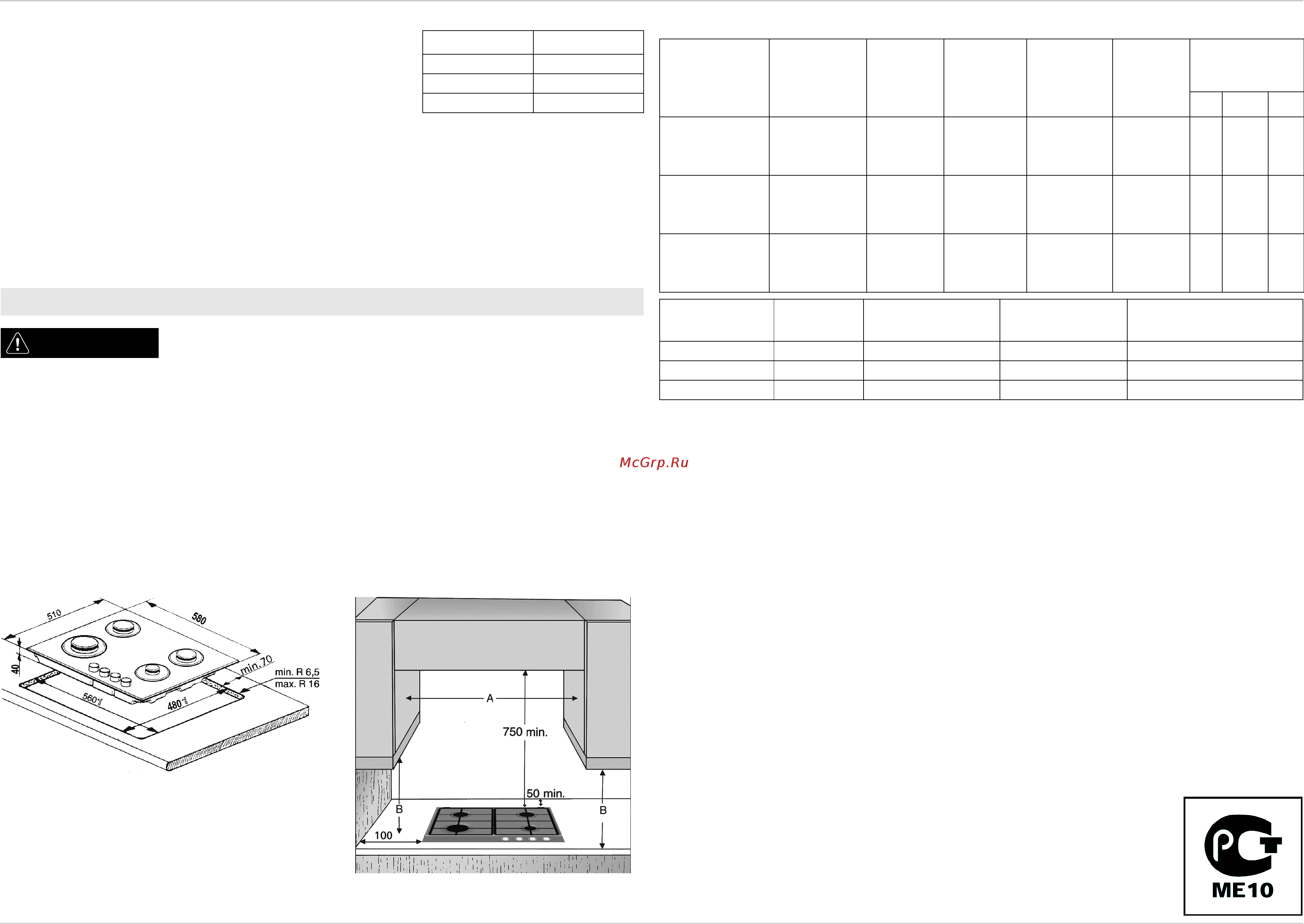

НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ (мм)
Данная варочная панель имеет горелки различного диаметра. Для того чтобы
результаты пользования горелками оказались более эффективными,
придерживайтесь следующих правил:
- пользуйтесь кастрюлями и сковородами, диаметр дна которых равен или
немного превосходит диаметр горелки (см. таблицу справа);
- пользуйтесь только кастрюлями и сковородами с плоским дном;
- готовьте пищу в соответствующем количестве воды, не снимая при этом
крышку.
- Следите, чтобы кастрюля не выступала за края варочной панели.
ВАЖНО! Неправильное использование решеток может привести к
повреждению варочной панели: не устанавливайте решетки обратной
стороной вверх и не сдвигайте их по варочной панели.
Не используйте:
- чугунные жаровни, плиты из сланцевого камня, керамические кастрюли и
сковороды;
- рассекатели типа металлических решеток или иные;
- нельзя одновременно ставить на две горелки одну емкость (например,
кастрюлю для варки рыбы).
Горелка Диам. кастрюли
Сильная от 24 до 26 см
Средняя от 16 до 24 см
Вспомогательная от 8 до 14 см
ИСПОЛЬЗОВАНИЕ ВАРОЧНОЙ ПАНЕЛИ
ОСТОРОЖНО
Не допускайте того, чтобы пламя горелки выходило за края дна посуды.
ПРИМЕЧАНИЕ. Если расстояние A между настенными
шкафчиками составляет от 600 мм до 730 мм, то высота B
должна быть не менее 530 мм.
Если расстояние A между корпусами настенной мебели
больше ширины варочной панели, то высота B должна быть
не менее 400 мм.
В случае установки вытяжки над варочной панелью
необходимо соблюдать размеры, указанные в руководстве
для вытяжки.
ТАБЛИЦА ИНЖЕКТОРОВ КАТЕГОРИЯ II2H3+
Тип используемого
газа
Тип горелки Маркировка
инжекторов
Номинальная
тепловая
мощность
Номинальный
расход
Пониженная
тепловая
нагрузка
Давление газа,
мбар
кВт кВт мин. номин. макс.
ПРИРОДНЫЙ ГАЗ
(метан) G20
СильнаяY1153,00286 l/h0,60
17 20 25Средняя Z 97 1,75 167 l/h 0,35
Вспомогательная X 72 1,00 95 l/h 0,30
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(бутан) G30
Сильная 85 3,00 218 g/h 0,60
20 28-30 35Средняя 65 1,75 127 g/h 0,35
Вспомогательная 50 1,00 73 g/h 0,30
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(пропан) G31
Сильная 85 3,00 214 g/h 0,60
25 37 45Средняя 65 1,75 125 g/h 0,35
Вспомогательная 50 1,00 71 g/h 0,30
Тип используемого
газа
Конфигурация
модели
Номинальная тепловая
мощность, кВт
Общий номинальный
расход газа
Воздух (м
3
), необходимый для
сгорания 1 м
3
газа
G20 20 мбар 4 горелки 7,50 715 l/h 9,52
G30 28-30 мбар 4 горелки 7,50 545 g/h 30,94
G31 37 мбар 4 горелки 7,50 535 g/h 23,80
ЭЛЕКТРОПИТАНИЕ: 230 В ~ 50 Гц
