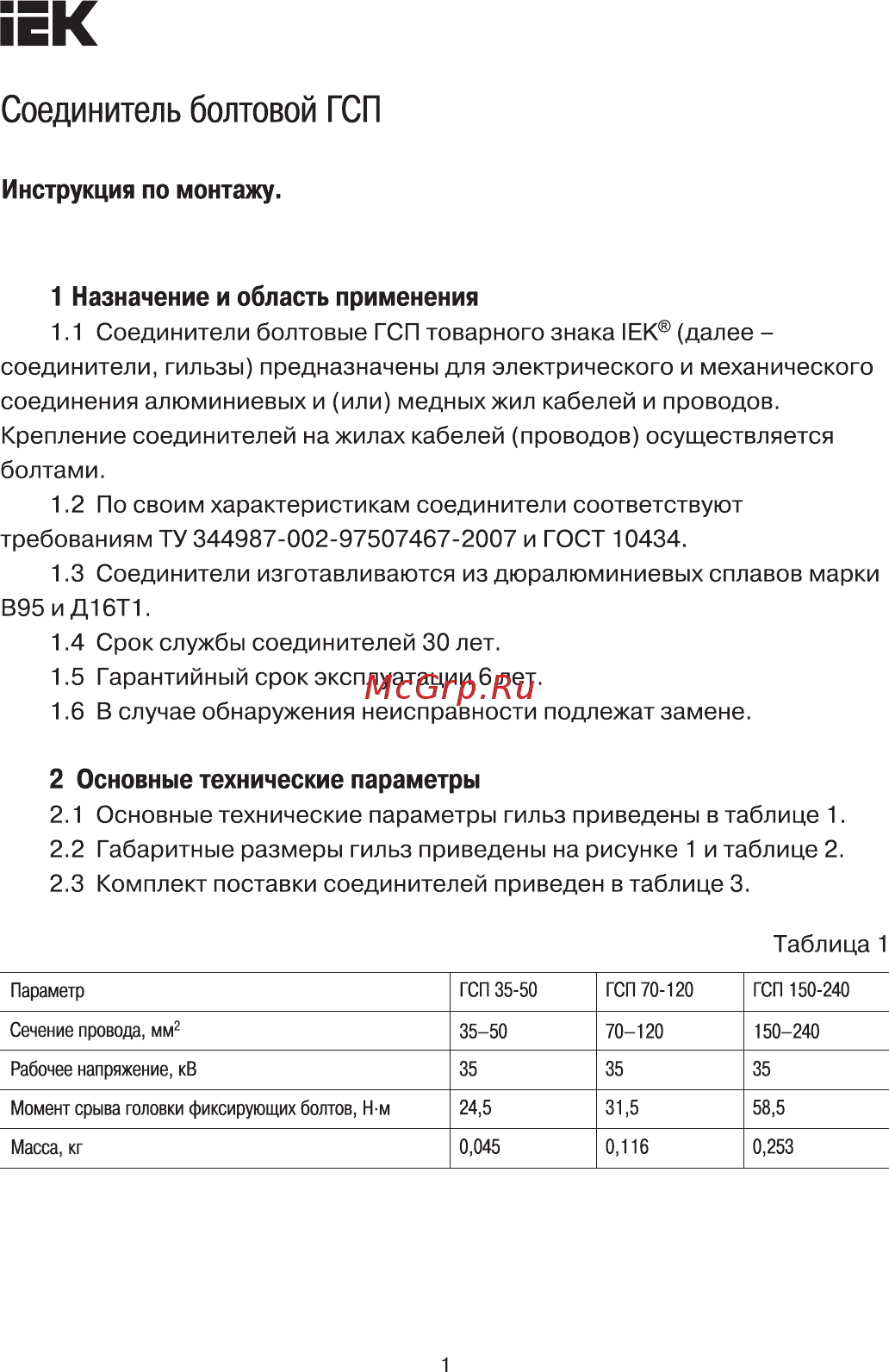

ЕК Соединитель болтовой ГСП Инструкция по монтажу 1 Назначение и область применения 1 1 Соединители болтовые ГСП товарного знака 1ЕК далее соединители гильзы предназначены для электрического и механического соединения алюминиевых и или медных жил кабелей и проводов Крепление соединителей на жилах кабелей проводов осуществляется болтами 1 2 По своим характеристикам соединители соответствуют требованиям ТУ 344987 002 97507467 2007 и ГОСТ 10434 1 3 Соединители изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1 1 4 Срок службы соединителей 30 лет 1 5 Гарантийный срок эксплуатации 6 лет 1 6 В случае обнаружения неисправности подлежат замене 2 Основные технические параметры 2 1 Основные технические параметры гильз приведены в таблице 1 2 2 Габаритные размеры гильз приведены на рисунке 1 и таблице 2 2 3 Комплект поставки соединителей приведен в таблице 3 Таблица 1 ГСП 150 240 Параметр ГСП 35 50 ГСП 70 120 Сечение провода мм2 35 50 70 120 150 240 Рабочее напряжение кВ 35 35 35 Момент срыва головки фиксирующих болтов Н м 24 5 31 5 58 5 Масса кг 0 045 0 116 0 253
