Iek ГСП 35-50 35кВ UGSP-50-25-50-35KV-S [2/4] Инструкция по монтажу

Содержание

• Болтами 1
• В случае обнаружения неисправности подлежат замене 1
• В95 и д16т1 1
• Габаритные размеры гильз приведены на рисунке 1 и таблице 2 1
• Гарантийный срок эксплуатации 6 лет 1
• Инструкция по монтажу 1
• Комплект поставки соединителей приведен в таблице 3 1
• Крепление соединителей на жилах кабелей проводов осуществляется 1
• Назначение и область применения 1
• Основные технические параметры 1
• Основные технические параметры гильз приведены в таблице 1 1
• По своим характеристикам соединители соответствуют 1
• Соединения алюминиевых и или медных жил кабелей и проводов 1
• Соединители болтовые гсп товарного знака 1ек далее 1
• Соединители гильзы предназначены для электрического и механического 1
• Соединители изготавливаются из дюралюминиевых сплавов марки 1
• Соединитель болтовой гсп 1
• Срок службы соединителей 30 лет 1
• Страница 1 1
• Таблица 1 1
• Требованиям ту 344987 002 97507467 2007 и гост 10434 1
• Введите концы жил в гильзу с двух сторон до упора 2
• Внутренние 2
• Длина 1 2 2
• Запрещается 2
• Затяните болты соединителя до срыва головок в последователь 2
• Затяните болты соединителя от руки в последовательности наружные 2
• Зачистите места срыва головок болтов напильником не оставляя 2
• Изолирующих свойств месту соединения 2
• Инструкция по монтажу 2
• Монтаж соединений кабелей и проводов при помощи гильз 2
• Наденьте на гильзу термоусадочную изолирующую трубку и 2
• Наденьте на одну из жил термоусадочную изолирующую трубку 2
• Напряжен ием потенциалом 2
• Ности предыдущей операции 2
• Острых кромок 2
• Отметьте на жилах кабелей проводов которые необходимо 2
• Произведите ее термоусадку феном или газовой горелкой для придания 2
• Производится в следующей последовательности 2
• Снимите изоляцию с соединяемых жил по отметкам 2
• Соединение жил кабелей и проводов находящихся под 2
• Соединить длину на которой необходимо удалить изоляцию таблица 2 2
• Страница 2 2
• Таблица 2 2
• Таблица 3 2
• Информация для потребителей 3
• Страница 3 3
• Условия эксплуатации транспортирования хранения и утилизации 3
• Страница 4 4

Похожие устройства

• Espa XN4 80 160/22 Инструкция по эксплуатации
• Espa XN4 80 160/22 Технические данные
• Philip Laurence PA24542-104PB Инструкция по эксплуатации
• Espa XN4 80 200/30 Инструкция по эксплуатации
• Espa XN4 80 200/30 Технические данные
• Espa XN4 80 200/40 Инструкция по эксплуатации
• Espa XN4 80 200/40 Технические данные
• Espa XN4 80 250/55 Инструкция по эксплуатации
• Espa XN4 80 250/55 Технические данные
• Espa XN4 80 250/75 Инструкция по эксплуатации
• Espa XN4 80 250/75 Технические данные
• Espa XN4 80 250/92 Инструкция по эксплуатации
• Espa XN4 80 250/92 Технические данные
• Philip Laurence PO24202ST-71A Инструкция по эксплуатации
• Philip Laurence PO24212ST-61K Инструкция по эксплуатации
• Philip Laurence PW23402TST-42K Инструкция по эксплуатации
• Philip Laurence PW23602ST-05E Инструкция по эксплуатации
• Philip Laurence PW23602ST-45A Инструкция по эксплуатации
• Philip Laurence PW23612ST-05A Инструкция по эксплуатации
• Philip Laurence PW24212ST-01AP Инструкция по эксплуатации

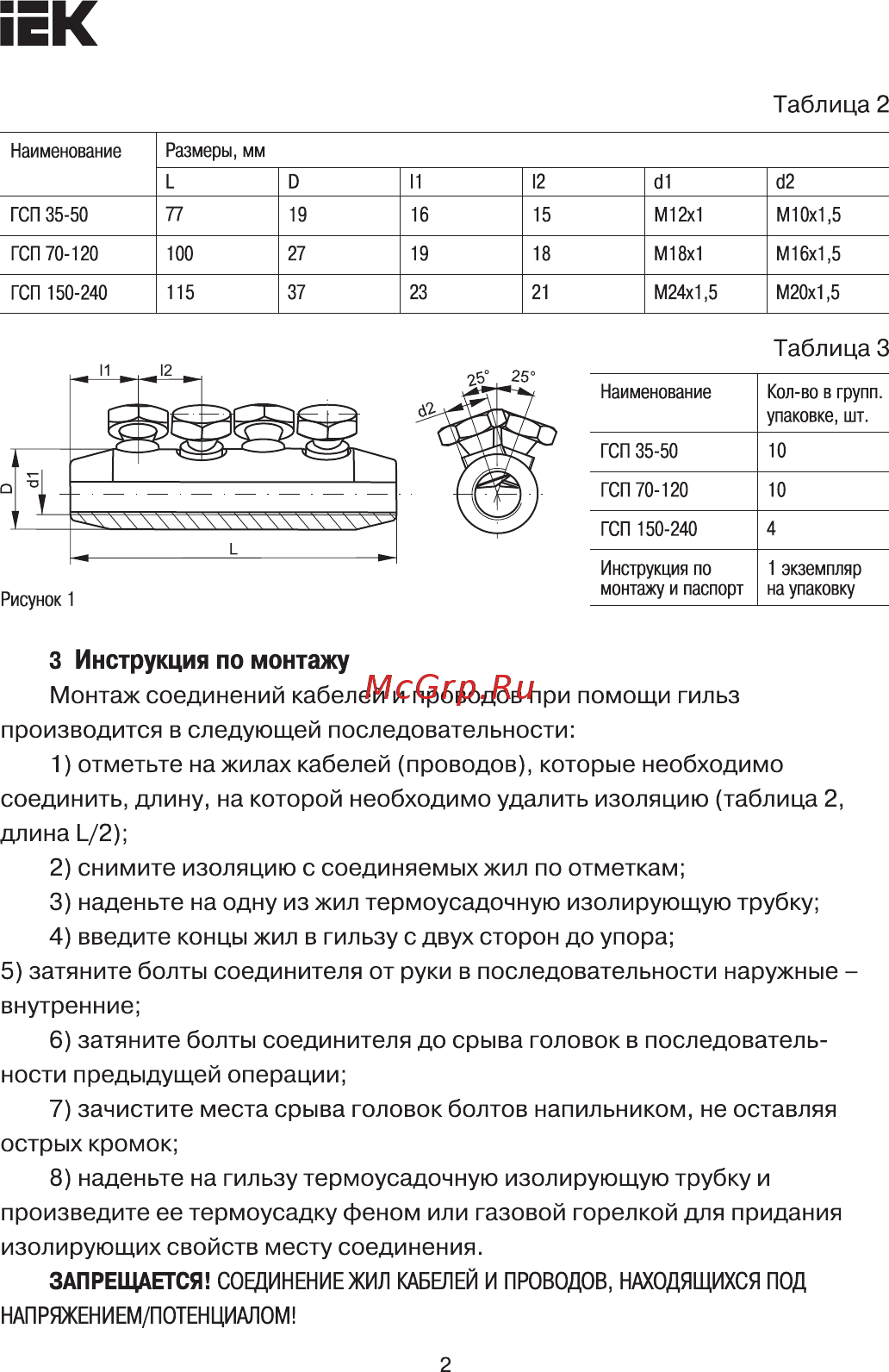

ЕК Таблица 2 Наименование Размеры мм Г 0 И 12 сП 02 ГСП 35 50 77 19 16 15 М12х1 М 10x1 5 ГСП 70 120 100 27 19 18 М18х1 М16х1 5 ГСП 150 240 115 37 23 21 М24х1 5 М20х1 5 Таблица 3 Наименование Кол во в групп упаковке шт ГСП 35 50 Рисунок 1 10 ГСП 70 120 10 ГСП 150 240 4 Инструкция по монтажу и паспорт 1 экземпляр на упаковку 3 Инструкция по монтажу Монтаж соединений кабелей и проводов при помощи гильз производится в следующей последовательности 1 отметьте на жилах кабелей проводов которые необходимо соединить длину на которой необходимо удалить изоляцию таблица 2 длина 1 2 2 снимите изоляцию с соединяемых жил по отметкам 3 наденьте на одну из жил термоусадочную изолирующую трубку 4 введите концы жил в гильзу с двух сторон до упора 5 затяните болты соединителя от руки в последовательности наружные внутренние 6 затяните болты соединителя до срыва головок в последователь ности предыдущей операции 7 зачистите места срыва головок болтов напильником не оставляя острых кромок 8 наденьте на гильзу термоусадочную изолирующую трубку и произведите ее термоусадку феном или газовой горелкой для придания изолирующих свойств месту соединения ЗАПРЕЩАЕТСЯ СОЕДИНЕНИЕ ЖИЛ КАБЕЛЕЙ И ПРОВОДОВ НАХОДЯЩИХСЯ ПОД НАПРЯЖЕН ИЕМ ПОТЕНЦИАЛОМ 2
