Technical information

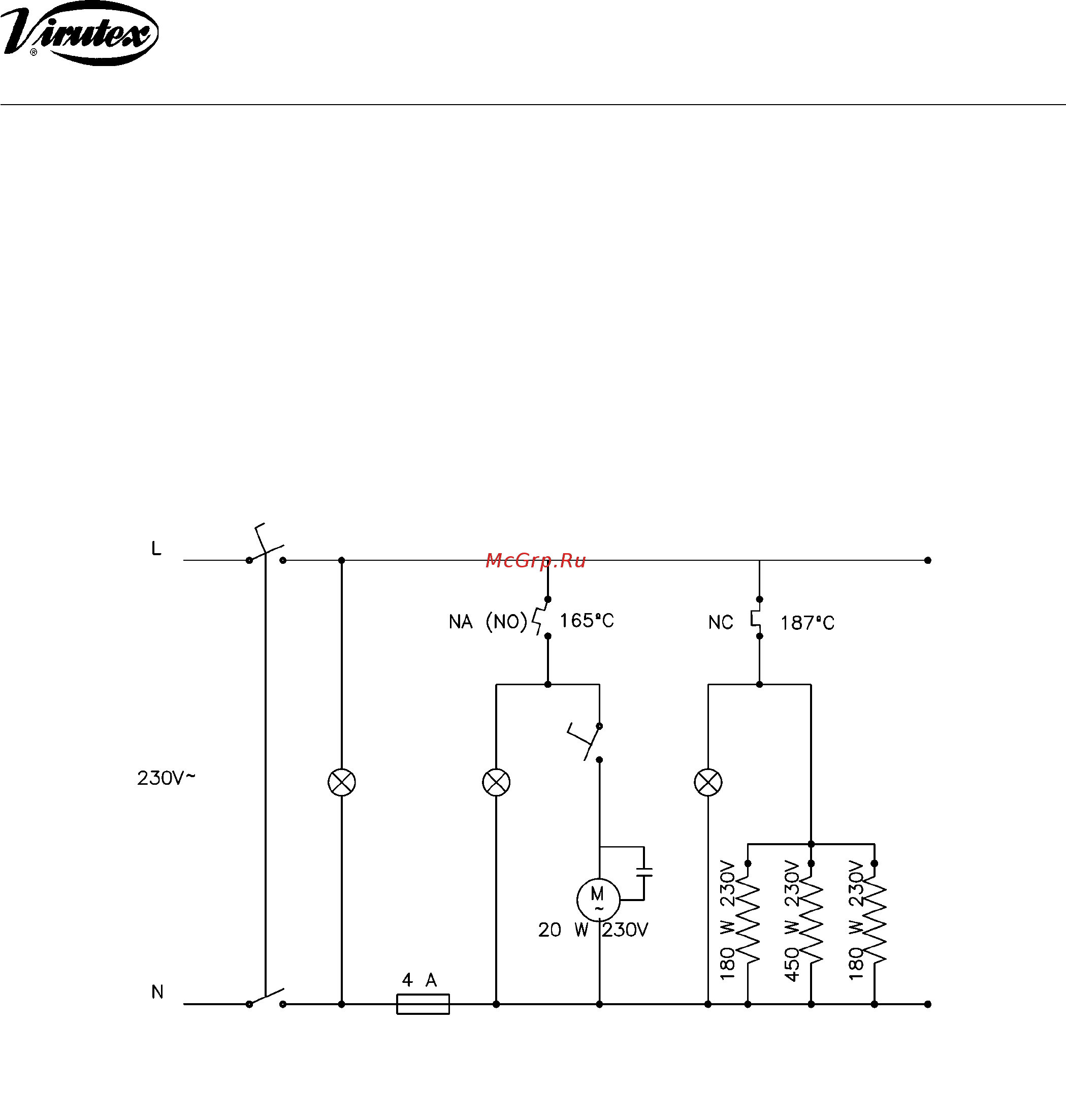

Electrical diagram PEB200
Edition 121015B00
ESQUEMA ELÉCTRICO PEB200
PEB200 ELECTRICAL DIAGRAM
Naranja
Orange
Verde
Green
Rojo
Red
Fusible
Fuse
