1
2
3
4
5
8
7
6
PEB200
PEB250
5
4
9
8
3
2
1
13
7
11
12
10
6
2. DANE TECHNICZNE
2.1 OPIS OGÓLNY URZĄDZENIA
Opisywane urządzenie zostało zaprojektowane i wyprodukowane
do oklejania prostych i zaokrąglonych płyt o prostokątnych
krawędziach. Urządzenie może też oklejać krawędzie pod kątem
w zakresie od 1º do 10º.

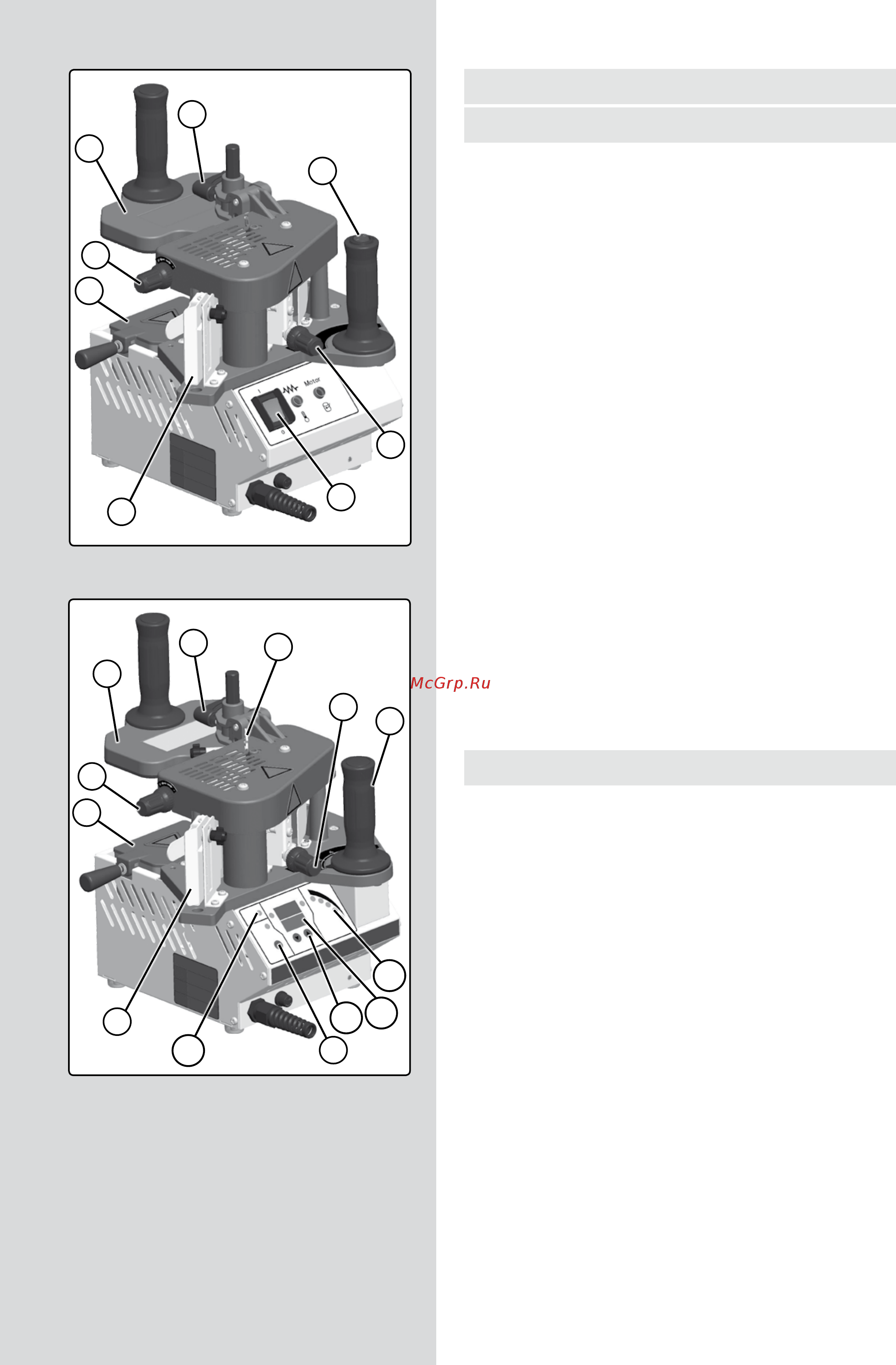

Najważniejsze elementy w poszczególnych modelach:
PEB200
1 . Ustawialna prowadnica do wsuwania obrzeża
2 . Pokrywa zbiornika na klej
3 . Kontrola grubości nakładanego kleju
4 . Prowadnica zależna od grubości płyty
5 . Dźwignia do ustawiania prowadnicy
6 . Kontrola docisku obrzeża
7 . Włącznik główny
8 . Przycisk do uruchamiania silnika
PEB250
1 . Ustawialna prowadnica do wsuwania obrzeża
2 . Pokrywa zbiornika na klej
3 . Kontrola grubości nakładanego kleju
4 . Prowadnica zależna od grubości płyty
5 . Dźwignia do ustawiania prowadnicy
6 . Kontrola docisku obrzeża
7 . Włącznik główny
8 . Uchwyt do kontroli prędkości silnika
9 . Kontrola wyjściowa wysokości obrzeża
10 . Wskaźnik LED pokazujący prędkość klejenia
11 . Przyciski kontroli temperatury
12 . Wskaźniki temperatury i funkcji
13 . Funkcja z otwartym bezpiecznikiem
2.2 DANE TECHNICZNE
Napięcie..........................................................230V 50/60 Hz
120 V 60 Hz
Moc......................................................................830 W
Silnik.......................................................................20 W
Zużycie energii............................................230V 4A - 110V 8A
Wydajność jednostki grzewczej........450 W + 180Wx2=810W
Grubość płyty............................................10 do 62 mm
Minimalna średnica wewnętrzna
otworu do oklejania....................................................50 mm
Minimalny promień wewnętrzny
(przy użyciu Wałka pomocniczego 5046764)...............15
Grubość obrzeża................................................0,4 do 3 mm
Nachylenie płyty....................................................max. 10 º
Prędkość podawania obrzeża (PEB200)..............3,6 m/min
Kontrola prędkości
podawania obrzeża (PEB250)..................2-4-5 oraz 6 m/min
Temperatura pracy (PEB200)..........................170°C (338ºF)
Kontrola temperatury pracy (PEB250).....120°C-200ºC / (248-ºF)
Maksymalna temperatura do
bezpiecznego odcięcia...................................220ºC (428ºF)
Czas nagrzewania................................................5-10 min
Elektroniczna kontrola temperatury i prędkość pracy kontro-
lowana za pomocą mikroprocesora (tylko model PEB250)
PEB200-PEB250 / Instrukcja obsługi - 129
