Kuchenchef KHK600S [13/72] Установка установка
![Kuchenchef KHK600S [13/72] Установка установка](/views2/1506790/page13/bgd.png)
13
3
4
5
6
54
321
54
321
15
15
6
560
490
min
40
min
70
120
160
120
160
560
490
min
40
min
70
95
135
50
120
160

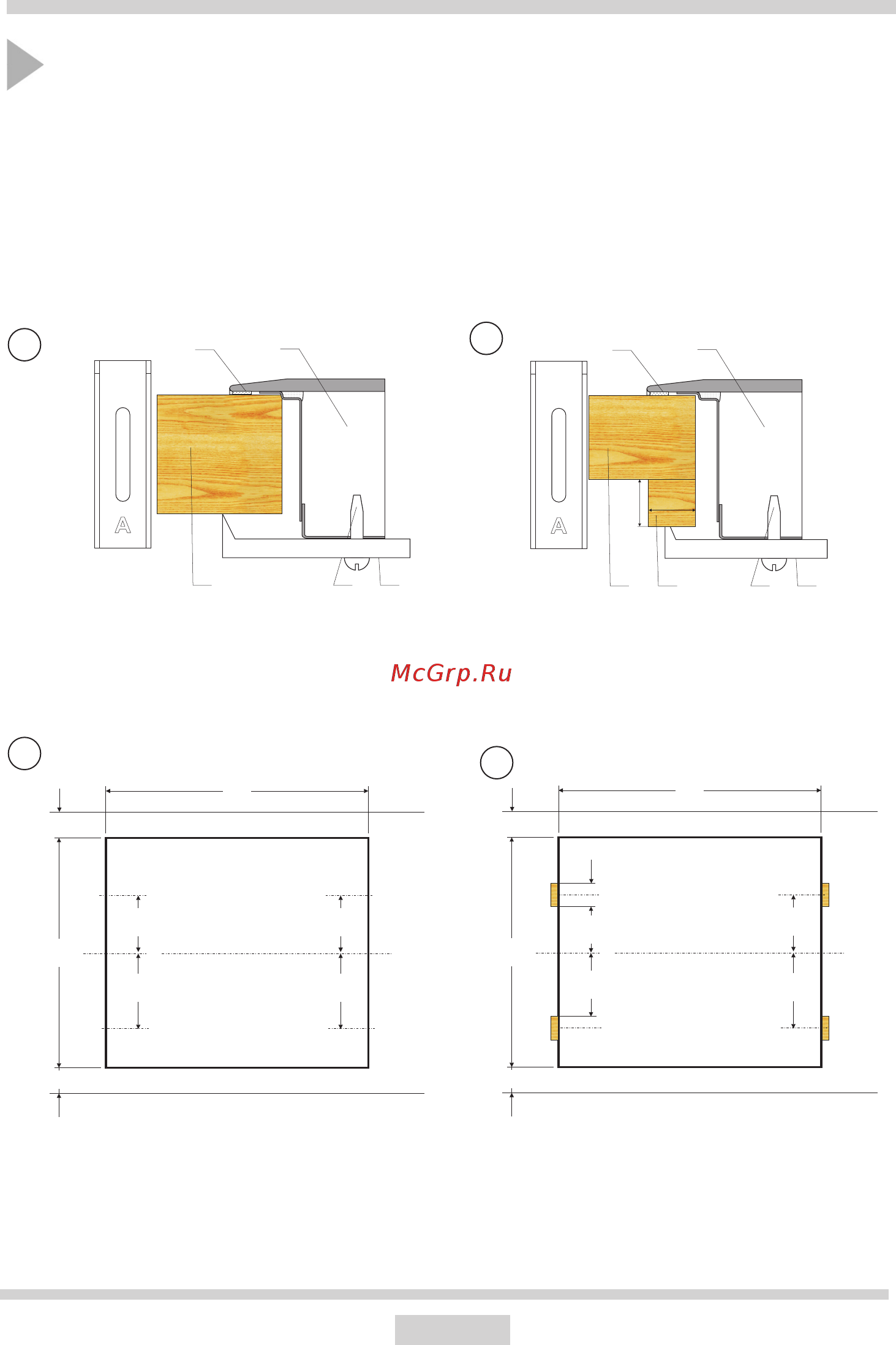

Монтаж плиты в столешнице мебели
• В случае наличия столешницы толщиной 38 мм, для встраивания плиты надо ис-
пользовать 4 ручки «А». Способ монтажа показан на рис. 2 и 3. При наличии сто-
лешницы толщиной 28 мм, кроме ручек «А» следует дополнительно использовать 4
деревянные колодки размером 15/15/50 мм. Способ монтажа показан на рис. 4 и 5.
• Проверить, чтобы прокладка плотно прилегала к плите.
• Легко прикрутить ручки под плитой.
• Очистить столешницу, вложить плиту в отверстие и прижать к столешнице.
• Установить ручки перпендикулярно к краю плиты и докрутить до упора.
1. столешница
2. винт
3. крепежная ручка
4. нагревательная плита
5. прокладка плиты
1. столешница
2. винт
3. крепежная ручка
4. нагревательная плита
5. прокладка плиты
6. деревянная колодка
УСТАНОВКАУСТАНОВКА
● Плита имеет постоянно подключенный кабель с защитным соединением и может
быть подключена только в штепсельное гнездо с заземлением 230 V ~ 50 Гц.
Система электропитания, подающая ток в штепсельное гнездо, должна быть
оборудована в защиту от превышения напряжения 16 А.
