Eos P1 [7/11] Схема соединения проволокой
![Eos P1 [7/11] Схема соединения проволокой](/views2/1506883/page7/bg7.png)
7
RU
L1 L2 L3
N
Sensor
Limiter
S1
Saunasteuergerät
control unit
U V W WB WM N
400 V AC 3N
N U V W
max. 9 kW
Sensor

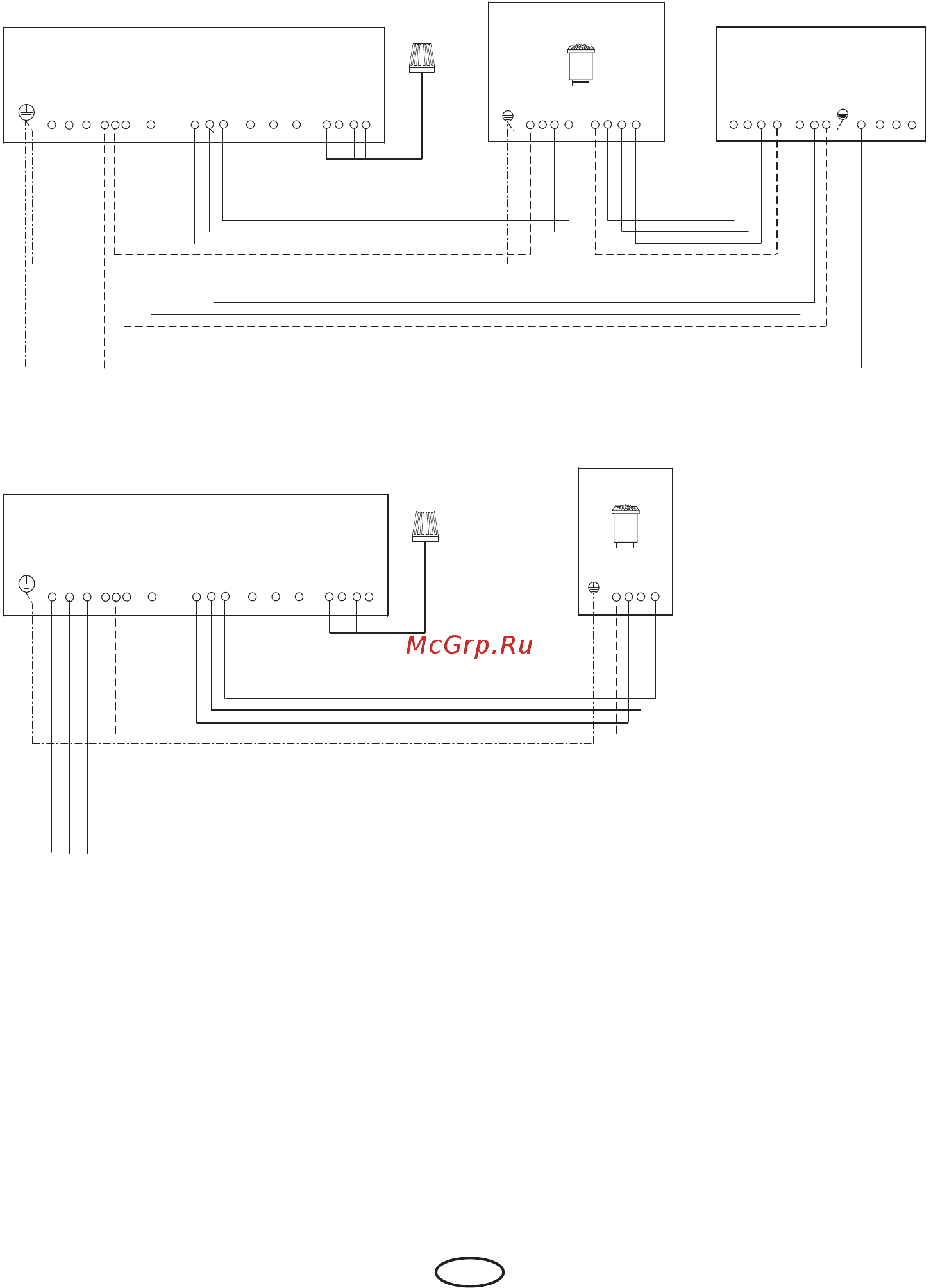

Схема соединения проволокой
П р и м е ч а н и е !
В с е гд а пр и к р е п и т е
н е й т р а л ь н о г о
проводника н также
L1 L2 L3
N
Sensor
Limiter
S1
Saunasteuergerät
control unit
U V W WB WM N
400 V AC 3N
4 3 2 1
Sensor
4 3 2 1
U V W N
L1 L2 L3 N
S1 V N
400 V AC 3N
ECON / EMOTEC
одноконтурного подключения
двухконтруного подключения
LSG 09
max. 15 кВ
15 кВ
