11
RU
Отверстие
Потолок сауны
Датчик корпуса по
центру профильной
доски
Проводка датчиков

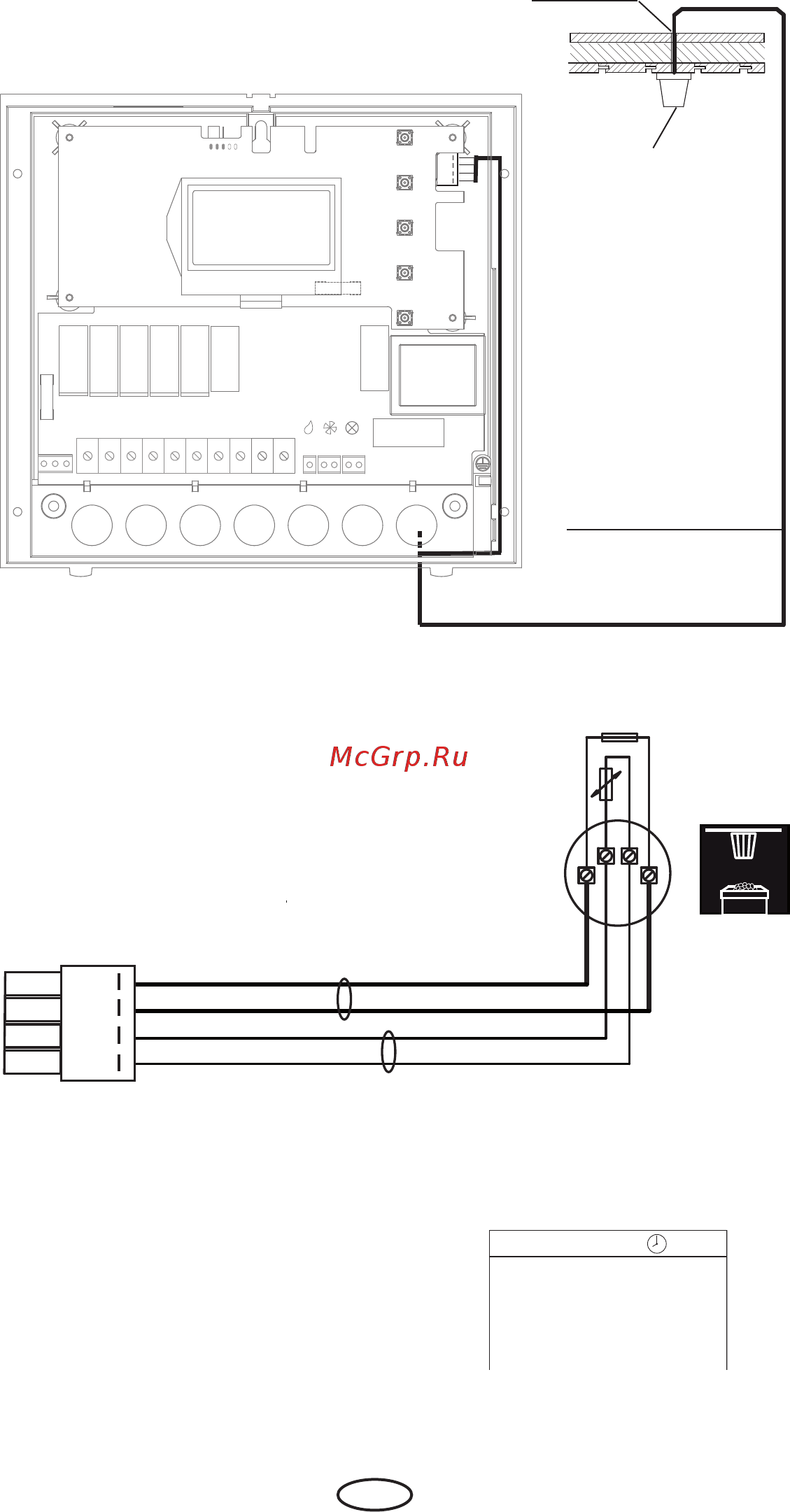

Рис. 11
Рис. 12
6. После завершения монтажа и ввода
блока управления в эксплуатацию сле-
дует проверить предохранитель пере-
грева на короткое замыкание. Для это-
го отсоедините один из белых проводов
в корпусе датчика. На дисплее появит-
ся соответствующее сообщение о неис-
правности.
12:00
Ɍɟɪɦɨ
ɩɪɟɞɨɯɪɥɶ
красный
белый
X2
F2
F1
L1 L2 L3 N W V U N
N L
LSG
V1
S1
N
L N
WM
WB
N
142°C
KTY 10/5
Sensor
Limiter
X2
weiß / white
rot / red
