Eos ECON D3 [10/33] Монтаж датчика печи

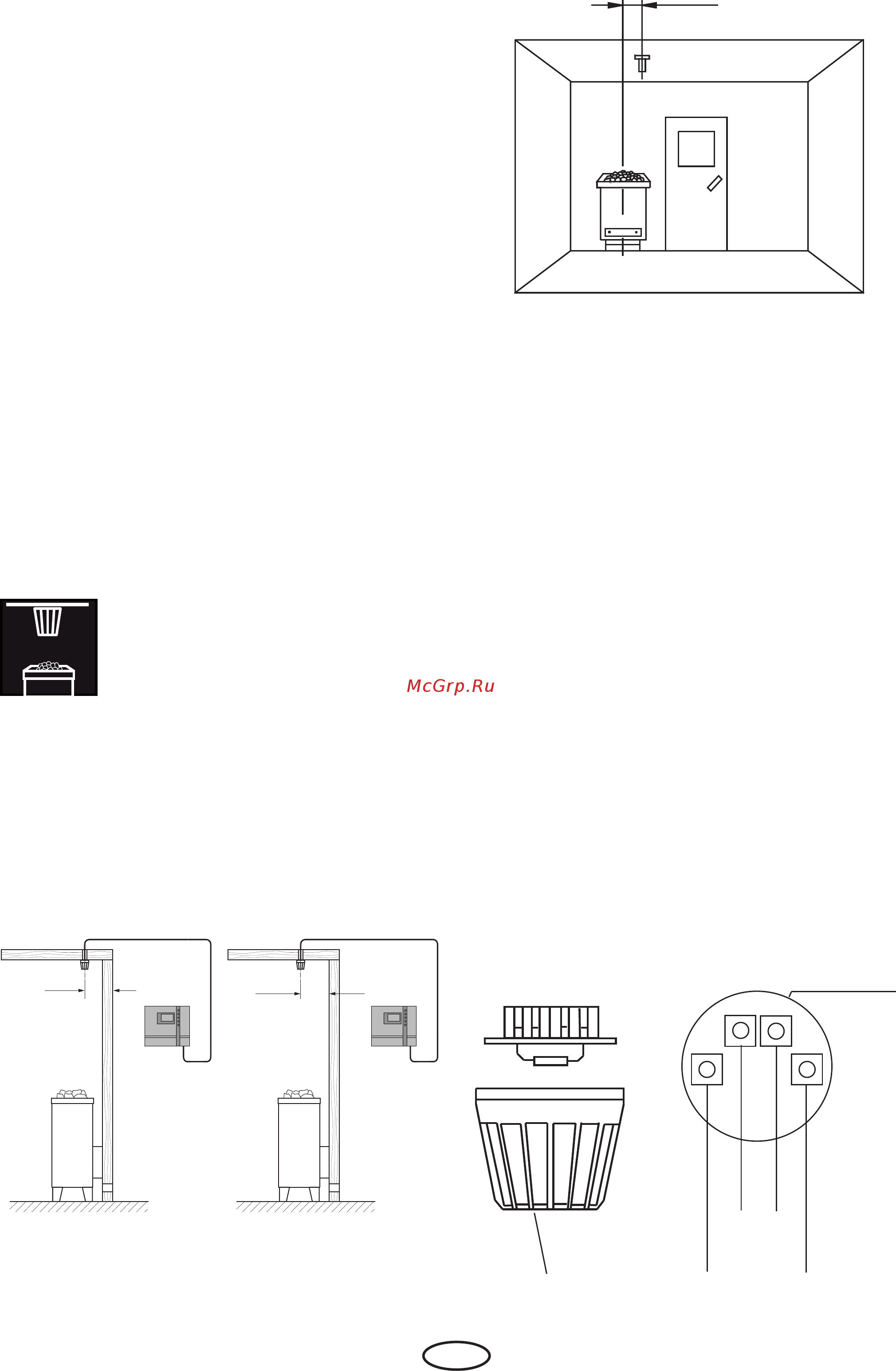

![Eos ECON D3 [10/33] Монтаж датчика печи](/views2/1507142/page10/bga.png)
10
RU
Подключение проводки датчиков
Проводка датчиков и сетевые провода нель-
зя прокладывать вместе и проводить через
общий ввод. Их общая прокладка ведет к не-
исправностям электроники, например к ви-
брации контакторов. Если общая прокладка
неизбежна или длина проводки превышает
3 м, следует использовать экранированную
проводку датчиков (4 x 0,5 мм²).
Экран подключается в блоке управления на
массу.
Обращаем Ваше внимание, что указанные
здесь размеры относятся к значениям, за-
данным при испытании устройства по стан-
дарту EN 60335-2-53. Принципиально мон-
тировать датчик печи в месте, где ожидается
самая высокая температура. Обзор места
монтажа датчика приведен на рис. 7-9.
1. Датчик печи монтируется в кабинах разме-
ром до 2 x 2 м согласно рис. 7 и 9, а в каби-
нах большего размера согласно рис. 8 и 9.
Рис. 7
Корпус
красный
красный
Плата датчика
Датчик
белый (ограничитель)
белый (ограничитель)
Рис. 10
Рис. 8
Рис. 9
2. Просверлите отверстие для кабельного
ввода, предпочтительнее по центру про-
фильной доски.
3. Проденьте проводку датчика через отвер-
стие и закройте проводку датчика соглас-
но рис. 10.
4. Проводку ограничителя (белая) и датчик
температуры (красный) подключите на
клеммы платы датчика согласно рис. 10.
После этого вставьте до щелчка плату дат-
чика в корпус.
5. Подведите проводку датчика к бло-
ку управления и проведите сквозь
правый кабельный ввод в корпус.
Проложите проводку датчика внутри бло-
ка управления, как это показано на рис. 11.
Подсоедините проводку датчика согласно
рис. 12. Для этого штекер извлекается X2
из платы и снова вставляется после подсо-
единения.
Монтаж датчика печи
20 cm
35 cm
> 2 x 2 m
Fühlerleitung
Fühlerleitung
19 cm
< 2 x 2 m
