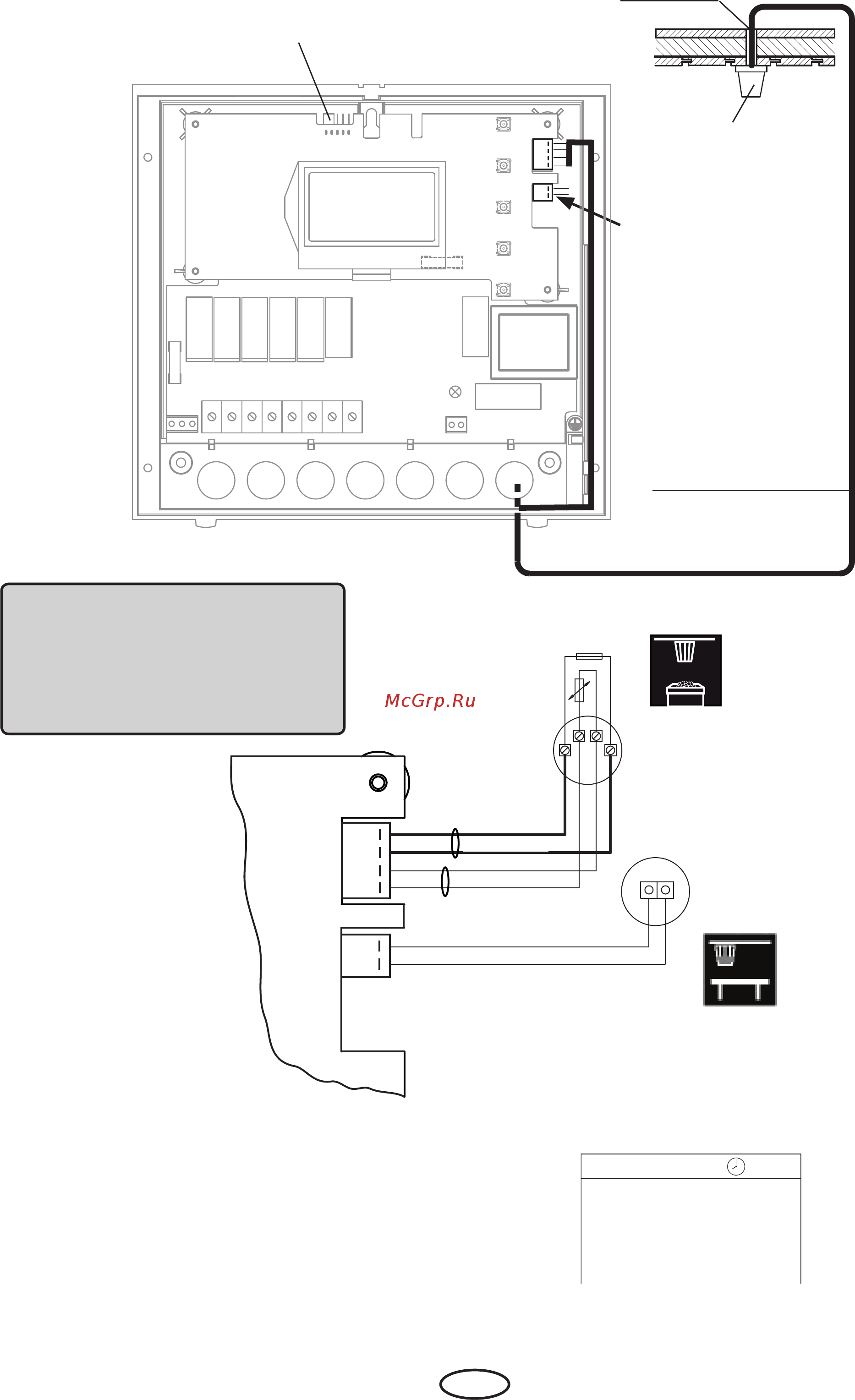

![Eos ECON D3 [11/33] Рис 11](/views2/1507142/page11/bgb.png)
11
RU
Отверстие
Потолок сауны
Датчик корпуса по
центру профильной
доски
Разъем для опцио-
нального второго
датчика температуры
Проводка датчиков
Рис. 11
Рис. 12
6. После завершения монтажа и ввода блока
управления в эксплуатацию следует про-
верить предохранитель перегрева на ко-
роткое замыкание. Для этого отсоедините
один из белых проводов в корпусе датчи-
ка. На дисплее появится соответствующее
сообщение о неисправности.
12:00
Ɍɟɪɦɨ
ɩɪɟɞɨɯɪɥɶ
X2
F2
F1
L1 L2 L3 N W V U N
N L
LSG
V1
S1
N
Bankfühler
2nd temper. sensor
Temperaturfühler
Temperature sensor
142°C
KTY 11/5
X2
weiß/white
rot/red
белый
красный
Внимание! Неправильное
подключение проводов к разъему
X2 может привести к срабатыванию
предохранителя F2 и повреждению
прибора (замену см. в разделе
"Замена предохранителя прибора")
Перемычка
Ограничение времени нагрева
6ч, 12ч, без ограничения
