Руководство по монтажу для прибора переключения мощности
EMOTEC L09
Прибор переключения мощности поставляется серийно для напряжения 400 В AC 3N с
максимальной мощностью переключения 16 A на каждую фазу и предохранительным
отключением, в сочетании с нашими приборами управления для саун.
Монтаж и подключение устройств для сауны и другого электрооборудования
должны производиться только специалистом с соблюдением стандарта VDE 0100,
часть 703/2006-02.
Оборудование для сауны должно быть подсоединено в сеть при помощи
стационарного подключения.
Настенное крепление
П р и б о р у п р а в л е н и я д о л ж е н
устанавливаться исключительно за
пр ед ела ми к аб ины . Для м онт а жа
целесообразно будет выбрать внешнюю
стену кабины, на которой с внутренней
стороны закреплен нагреватель для
сауны. Ес ли у же им е ются пус т ые
трубы для электрического монтажа,
то положение прибора управления
предопределяется их расположением.
При монтаже действуйте, пожалуйста,
согласно настоящей инструкции:

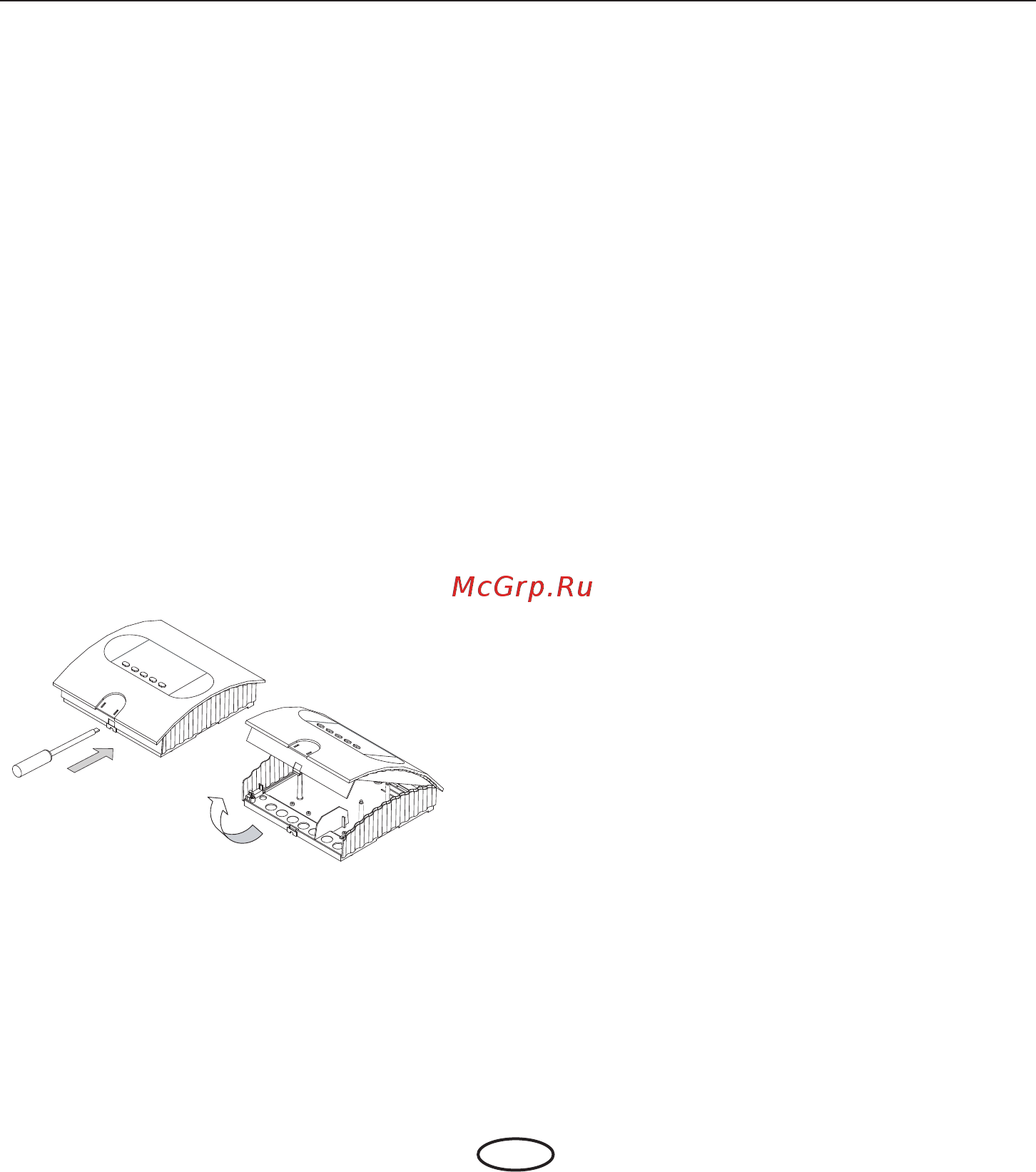

Рис. 1
1. Снимите обшивку прибора управления.
Для этого нажмите плоской отверткой
с внутренней стороны на крепежный
язычок и, повернув, вытяните
верхнюю часть корпуса вверх (рис. 1).
Отверстия Ø 3 мм для поставляемых
вместе с прибором шурупов 4 x 20
мм просверливаются в соответствии
с указанными на рис. 3 + 3.1
размерами.
2.В верхнее среднее отверстие ввинтите
один из шурупов. На этот шуруп
вешается прибор управления. Для
этого шуруп должен выступать из
стены прибл. на 3 мм (рис. 3.2).
3.Повесьте прибор управления на
выступающий на 3 мм из верхнего
крепежного отверстия шуруп. Вставьте
входящие в объем поставки резиновые
насадки в отверстия с обратной
стороны корпуса,
а затем протяните через эти отверстия
соединительный кабель. Прочно
привинтите нижнюю часть корпуса к
обоим нижним отверстиям на стене
кабины. Рис.4
