Eos L 09 [4/6] Прибор переключения мощности

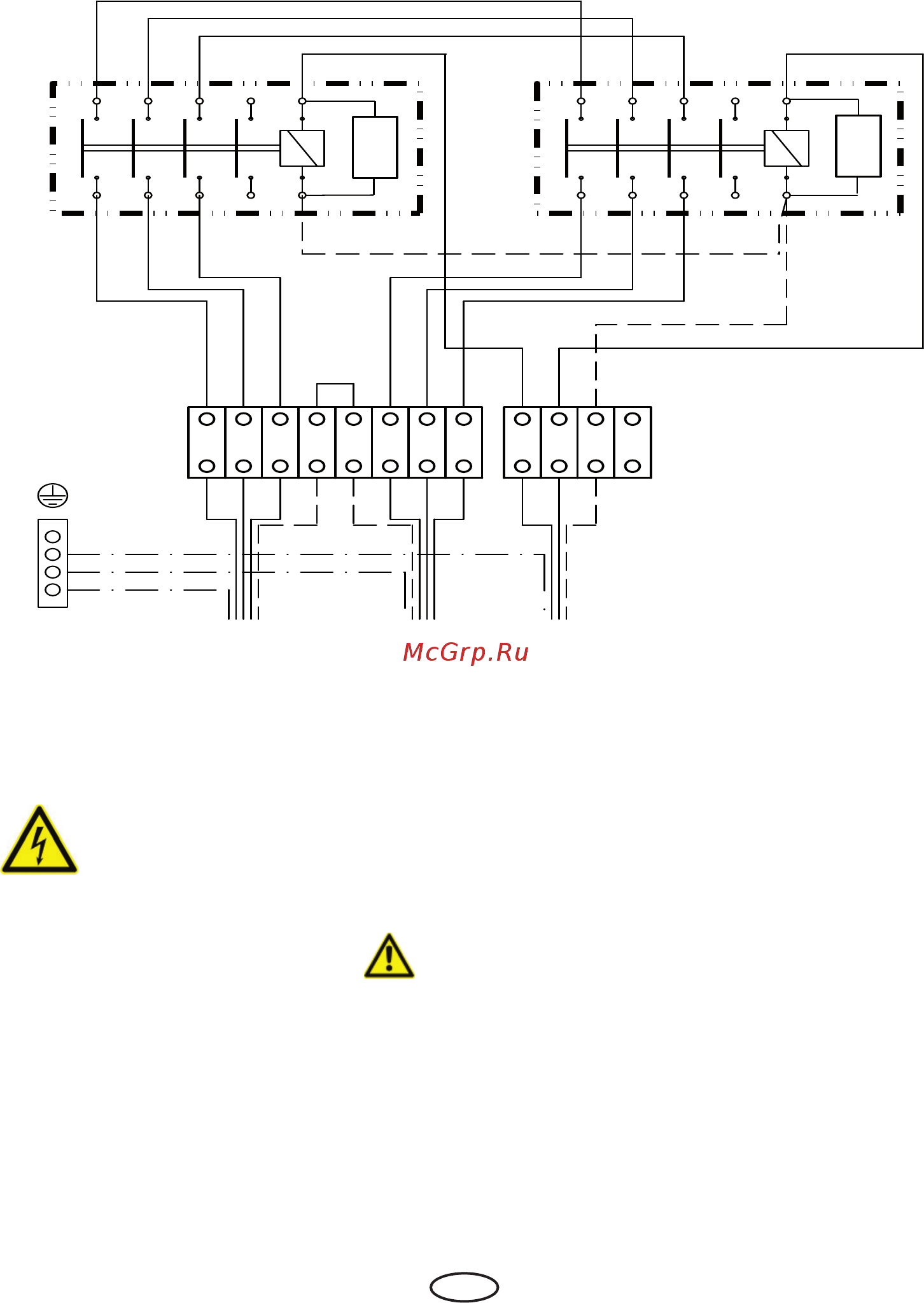

Схема соединений Прибор переключения мощности

Внимание! Максимальная нагрузка на каждую фазу 16 A

Внимание! Перед доступом к соединительным клеммам необходимо

отключить все контуры питания и управляющего тока.

Внимание!

Уважаемый заказчик,

согласно действующим предписаниям

подключать печь сауны со стороны

электричества, а также управлять

сауной разрешается только специалисту

авторизованного электропредприятия. Поэтому

мы уже сейчас мы указываем Вам на то, что

в случае гарантийного требования следует

прилагать копию счета электропредприятия,

выполнявшего работы.

L2L1 L3 N N U V W V NS1

1 3 5 7 A1

A28642

1 3 5 7 A1

A28642

Regelschütz

Sicherheitsschütz

0,068 mF

+ 100 W

0,068 mF

+ 100 W

Сеть

Печь сауны

П р и б о р

управления

Предохранительный контактор

Регулирующий контактор
