Kastor Saga 20 KSIL [31/35] Paloeristelevy etäisyys seinästä ja katosta 30mm ilmarako lattiaan 30mm

31 / 35

Brännbart material (om ingen skyddsplåt används är avståndet 250 mm från ugnen)

Flammable material (distance from stove 250mm if no protectors)

Сгораемый материал (при отсутствии защиты мин. расстояние от каменки – 250 мм)

3. Läpivientilieriö

Genomföringscylinder

Insulation cylinder

Цилиндрический вывод

4. Palovilla 50mm

Brandull 50mm

Fireproof mineral wool 50mm

Огнеупорная минеральная вата 50 мм

5. Sisäkaton rengas

Internal ceiling cylinder

Кольцо для потолка

6. Paloeristelevy, etäisyys seinästä ja katosta 30mm, ilmarako lattiaan 30mm

Brandisoleringsskiva, avståndet från väggen och taket 30 mm, en 30 mm luftspringa till golvet

Fireproof insulation plate, distance from ceiling 30mm, air clearance from floor 30mm

Огнеупорная изоляционная пластина, расстояние от стен и потолка – 30 мм, воздушный

зазор к полу – 30 мм.

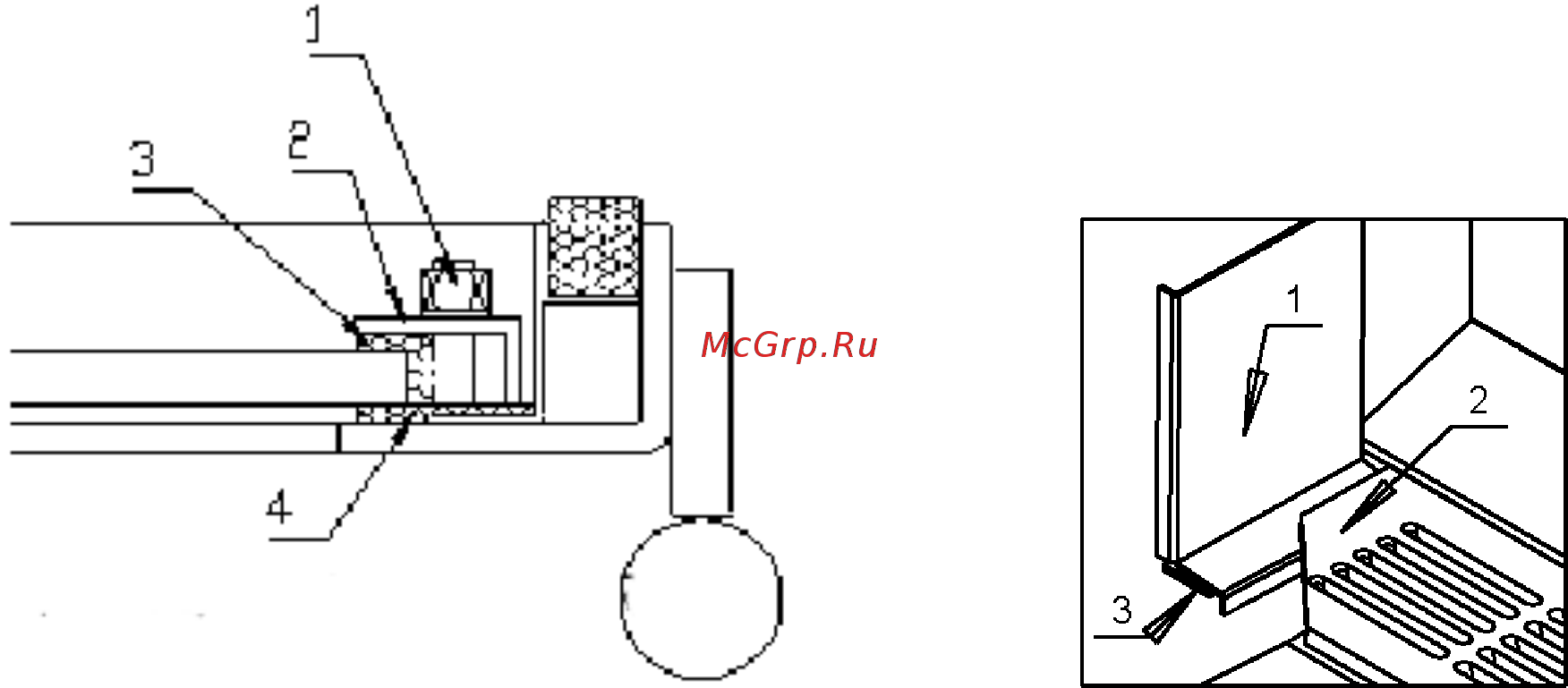

KSIL-LUUKKU KUVA 1 ILMANOHJAINLEVY KUVA 2

1 mutteri 1 ilmanohjainlevy

2 lasinkiinnike 2 arina

3 pehmike 3 arinankannatin

4 lasintiiviste

KSIL-LUCKA, BILD 1 LUFTSTYRNINGSSKIVA, BILD 2

1 mutter 1 luftstyrningsskiva

2 glasfäste 2 rost

3 tätning . 3 roststöd

4 glastätning
