31 / 36

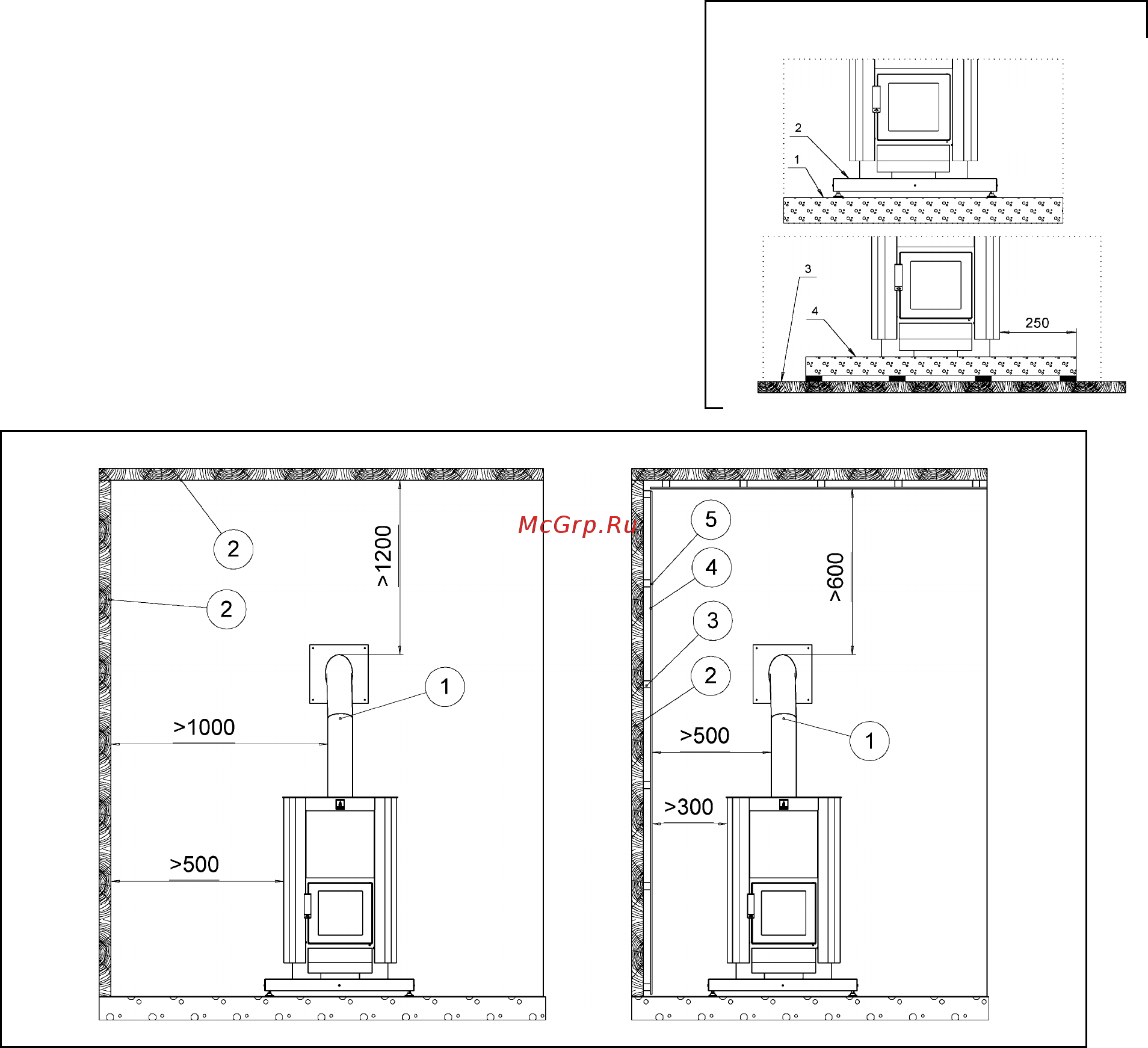

2.3. Kuva, bild, picture, pис.
Kastor- kiukaan asentaminen Kastor- suoja-alustaa käyttäen.
Установки каменки Kastor на защитном основании Kastor.
1. Betonilattia tai kaakeloitu vesieristetty betonilattia
Бетонный пол или гидроизоли рованный пол с плиткой
2. Kastor kiukaan suoja-alusta
Защитное снование Kastor
3. Puulattia
Деревянный пол
4. Betonialusta puulattialla
Бетонное основание на деревянном полу
Kuva, bild, picture, pис 2.4.2.
Suojaetäisyyksien pienentäminen. Mitat millimetreinä.
Уменьшение безопасных расстояний. Размеры в мм.
1. Eristämätön yhdysputki
Неизолированная соединительная труба
2. Palava-aineinen materiaali (jos ei suojalevyä, min. etäisyys kiukaasta 1000mm)
Сгораемый материал (при отсутствии защиты мин. расстояние от каменки – 1000 мм)
3. Koroke 30mm
Подставка 30 мм
4. Metallilevy 1mm tai kuituvahvisteinen sementtilevy 7mm
Металлический лист 1 мм или цементтный лист 7 мм
5. Kiinnitysruuvi ruostumatonta terästä
Винт крепления из нержав. стали
