30 / 36

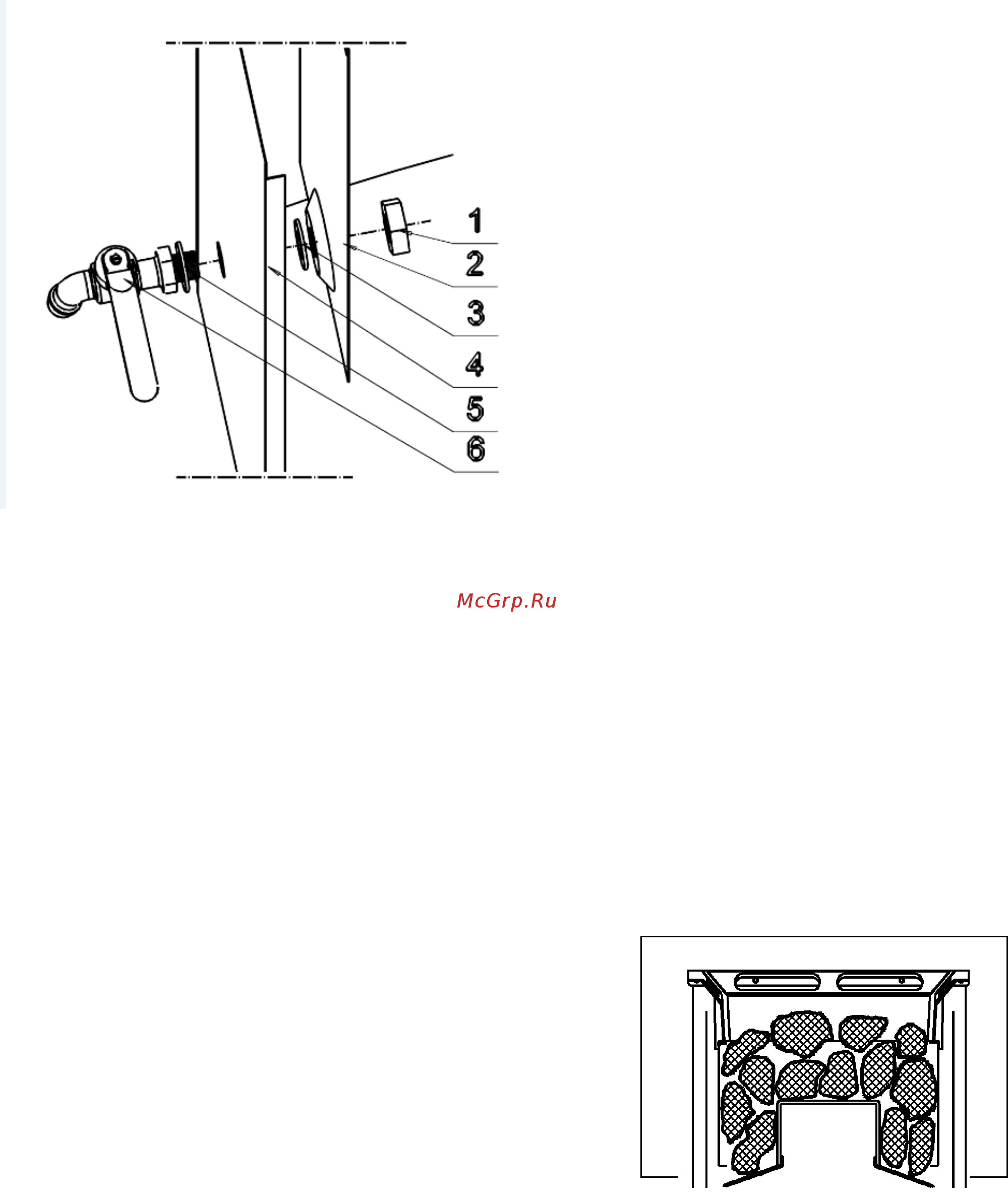

7. Kuvat, bilder, pictures, pис
Kuva, bild, picture, pис 1
Vesisäiliön vipuhana (Kuva 1)
1. Mutteri
2. Vesisäiliö
3. Tiiviste 1
4. Vaippa
5. Tiiviste 2
6. Vipuhana
КРАН ВОДЯНОГО БАЧКА(РИС.1)
1. ГАЙКА
2. ВОДЯНОЙ БАЧОК
3. ПРОКЛАДКА 1
4. ОБОЛОЧКА
5. ПРОКЛАДКА 2
6. КРАН
Kuva, bild, picture, pис 2.2.
Kiuaskivien asettelu, läpileikkauskuva kiukaan kivitilasta.
Aseta kivet niin, että kivien väliin jää riittävästi ilmaa.
Укладка камней, разрез отсека для камней. Камни укладывать так,
что между ними остается достаточно воздуха.
