11 Ru
ПОДКЛЮЧЕНИЕ
2
Русский
■ Подключение к компонентному/видеогнезду
– При подключении через компонентные гнезда вы сможете наслаждаться точным
воспроизведением цветов и высоким качеством изображения.
– Надежно подключите компонентный видеокабель (продается отдельно) или аудио/видеокабель к
гнездам COMPONENT или к гнезду VIDEO.
– См. стр. 30 для получения информации о форматах видео для вывода.
Предупреждение!
Не подключайте кабель питания проигрывателя, пока не завершены все подключения.
Примечание
– В случае воспроизведения изображения через видеомагнитофон оно может ухудшиться из-за
функции защиты от копирования.

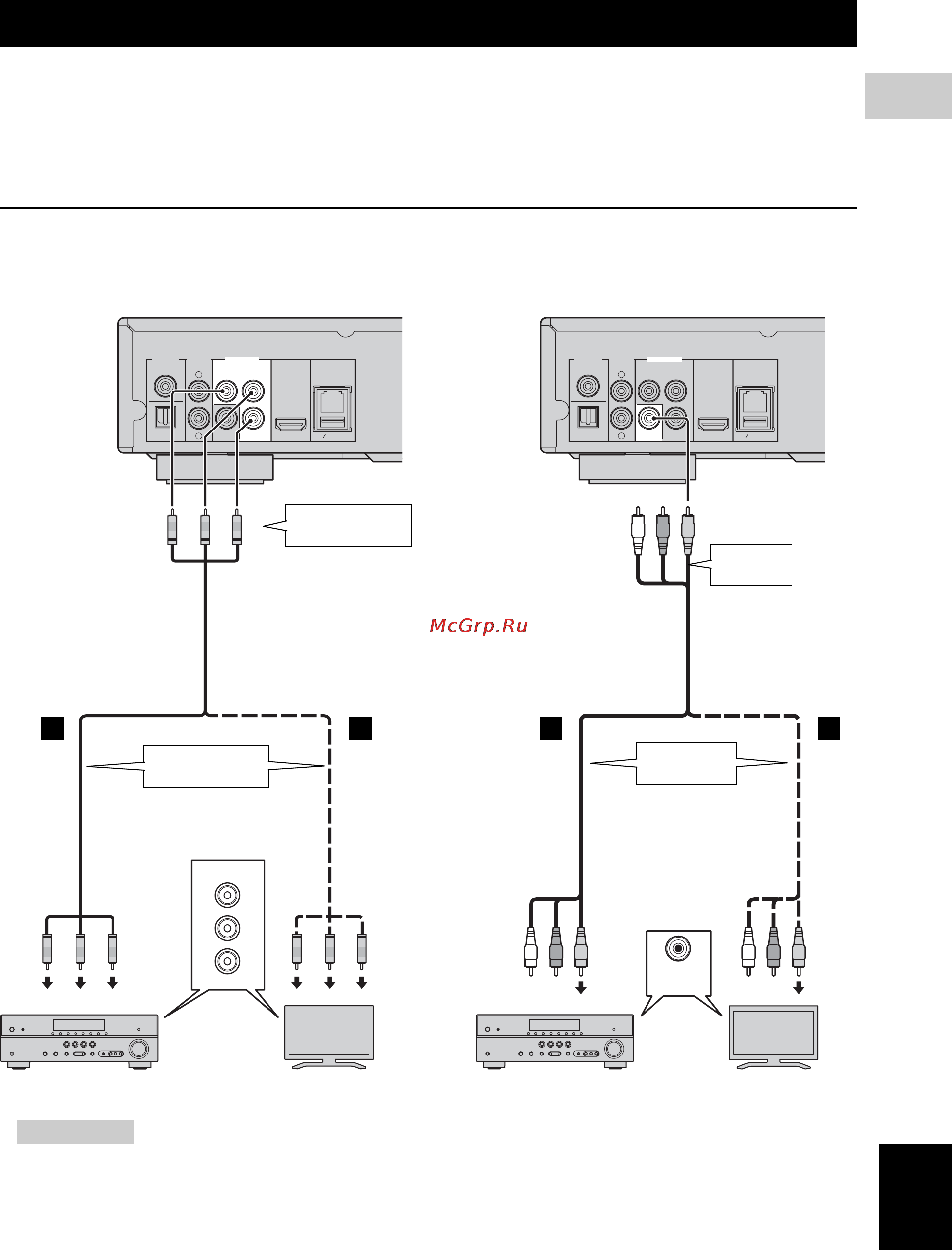

ПОДКЛЮЧЕНИЕ ВИДЕО
R
L
COAXIAL
COMPONENT
YPB
PR
OPTICAL VIDEO
DIGITAL OUT AUDIO OUT
VIDEO OUT
NETWORK
USB BD STORAGE
HDMI
COMPONENT IN
Y
PB
PR
Проигрыватель
Компонентный
видеокабель
(продается отдельно)
Аудио/видео
ресивер
Телевизор
(Зеленый)
(Синий)
(Красный)
(Зеленый)
(Синий)
(Красный)
К гнездам
COMPONENT
К компонентным
входным гнездам
B B’
(Зеленый)
(Синий)
(Красный)
(Зеленый)
(Синий)
(Красный)
R
L
COAXIAL
COMPONENT
YPB
PR
OPTICAL VIDEO
DIGITAL OUT AUDIO OUT
VIDEO OUT
NETWORK
USB BD STORAGE
HDMI
VIDEO
AV INPUT
Проигрыватель
Аудио/
видеокабель
(прилагается)
Аудио/видео
ресивер
Телевизор
(Желтый)
(Желтый)
(Желтый)
К гнезду
VIDEO
К входному
видеогнезду
(Желтый)
C C’
