12 Ru
■ Подключение к цифровому аудио гнезду/разъему
– Можно подключить аудиооборудование или телевизор к гнезду COAXIAL или к разъему
OPTICAL.
– Надежно подключите цифровой коаксиальный аудиокабель (продается отдельно) или оптический
кабель (продается отдельно) к цифровому коаксиальному аудиогнезду или цифровому оптическому
аудиоразъему.
– См. стр. 30 для получения информации о форматах аудио для вывода.
Предупреждение!
Не подключайте кабель питания проигрывателя, пока не завершены все подключения.
Указание
– Для получения информации о режиме вывода гнезда COAXIAL/разъема OPTICAL см. раздел
“COAXIAL/OPTICAL” (стр. 29).

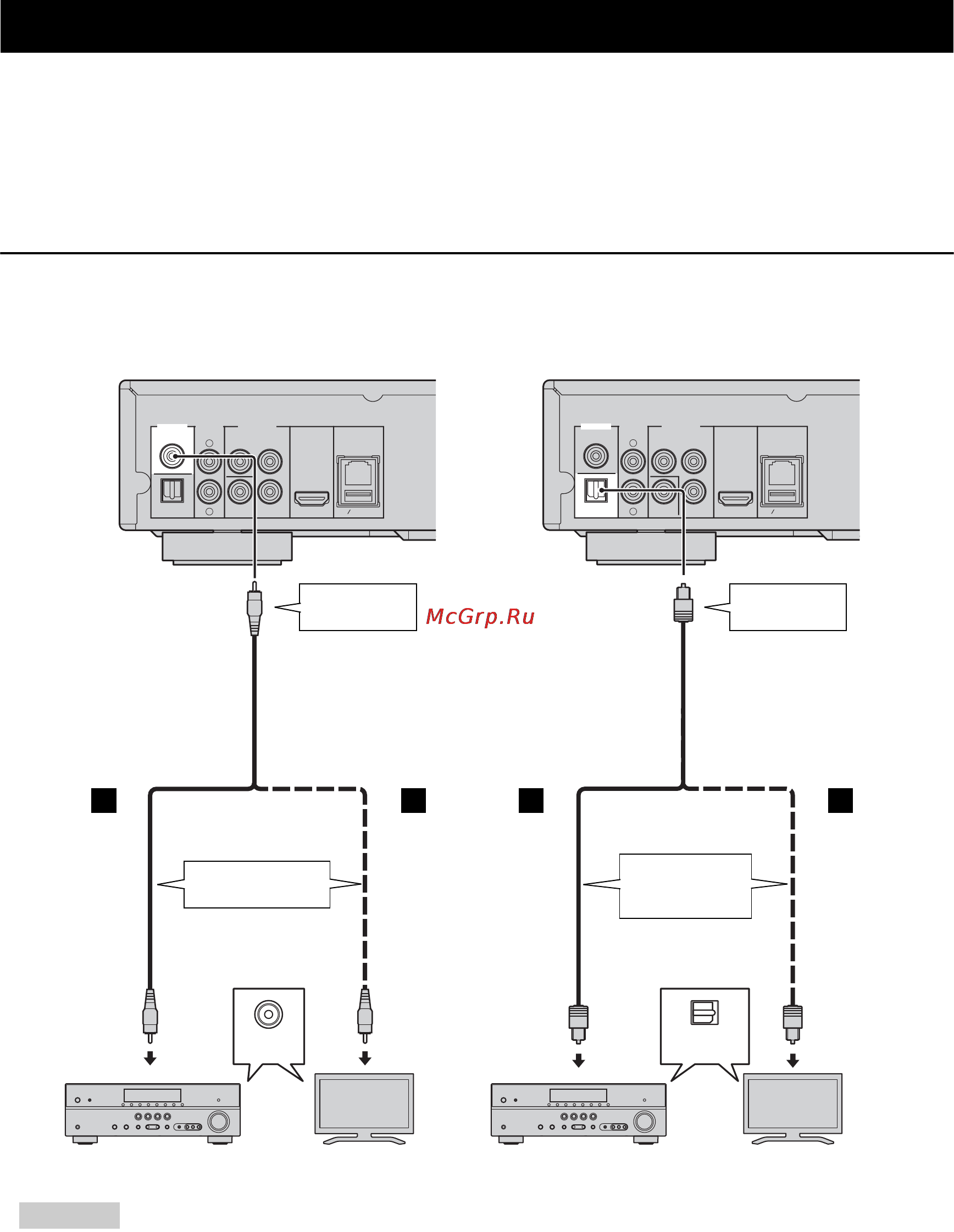

ПОДКЛЮЧЕНИЕ АУДИО
R
L
COAXIAL
COMPONENT
YPB
PR
OPTICAL VIDEO
DIGITAL OUT AUDIO OUT
VIDEO OUT
NETWORK
USB BD STORAGE
HDMI
AV INPUT
COAXIAL
R
L
COAXIAL
COMPONENT
YPB
PR
OPTICAL VIDEO
DIGITAL OUT AUDIO OUT
VIDEO OUT
NETWORK
USB BD STORAGE
HDMI
DIGITAL AUDIO IN
OPTICAL
Проигрыватель
К разъему
OPTICAL
Телевизор
Аудио/видео
ресивер
Оптический кабель
(продается отдельно)
Коаксиальный цифровой
аудиокабель
(продается отдельно)
Проигрыватель
Аудио/видео
ресивер
D D’
К гнезду
COAXIAL
К коаксиальному
входному гнезду
К оптическому
входному
разъему
Телевизор
D’ E E’
