Глава 2: Начало работы
12 Ru
DRX-730 можно подключить к телевизору с
помощью одного из четырех видов разъемов:
HDMI, компонентный видеосигнал, композитный
видеосигнал или SCART (модели для Европы и
России). Выбор подключения зависит от
имеющихся на телевизоре разъемов. Более
подробная информация приведена в руководстве
по эксплуатации телевизора.
HDMI обеспечивает наилучшее качество
изображения. Компонентный видеосигнал
обеспечивает высокое качество изображение,
поскольку
выход компонентного видеосигнала
DRX-730 поддерживает прогрессивную развертку,
обеспечивающую высокое качество видео. Если
Ваш телевизор не поддерживает сигнал HDMI или
компонентный видеосигнал, воспользуйтесь
композитным видеосигналом. Некоторые модели
DRX-730 имеют разъем SCART, на который
подается выходной композитный видеосигнал или
RGB компонентный видеосигнал.
Примечания:
• Не подключайте кабель питания к DRX-730,
пока не будут выполнены все иные
соединения.
•
Выключите телевизор перед его подключением
к DRX-730.
Совет:
• Если в Вашем телевизоре имеется
аудиовыход, его можно подключить к разъемам
AUX IN DRX-730 и прослушивать любимые ТВ-
программы через подключенные к DRX-730
акустические системы .
Если Ваш телевизор не поддерживает сигнал
HDMI или компонентный видеосигнал, подключите
DRX-730 к телевизору с помощью входящего в
комплект видеокабеля.
Используйте видео кабель в комплекте
поставки для соединения выхода VIDEO OUT
DRX-730 со входом композитного
видеосигнала телевизора.
Если Ваш телевизор поддерживает компонентный
видеосигнал, но не сигнал HDMI, подключите
DRX-730 к телевизору с помощью компонентного
видеокабеля. Это обеспечит лучшее качество
изображения, чем в случае подачи композитного
видеосигнала.
С помощью кабеля компонентного
видеосигнала (приобретается отдельно)
соедините разъемы COMPONENT VIDEO OUT
DRX-730 со входами компонентного
видеосигнала телевизора.
Примечания:
• При подключении телевизора, не
поддерживающего прогрессивную развертку,
выполните установку Interlace (Чересстрочная)
для Component Out (Компонентный выход). В
случае установки Progressive (Прогрессивная)
на экране телевизора может отсутствовать
изображение.
• При одновременном использовании разъемов
COMPONENT VIDEO OUT и HDMI на выход
COMPONENT VIDEO OUT может подаваться
видеосигнал
с прогрессивной разверткой,
независимо от выполненной установки
Component Out (Компонентный выход).

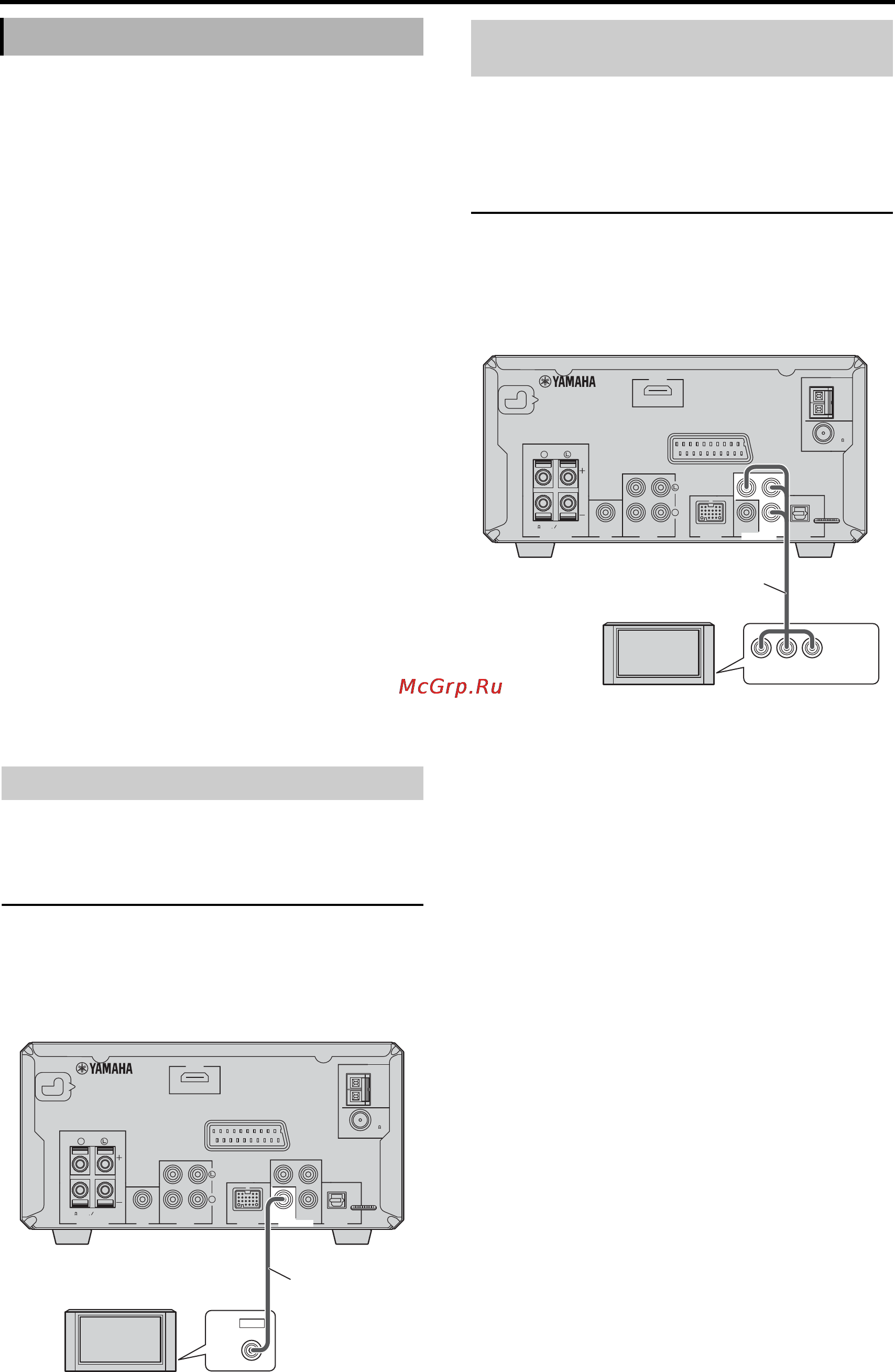

Подключение телевизора
Подача композитного видеосигнала
VIDEO
IN
HDMI
MAINS
AM
ANT
ANT
GND
FM
UNBAL.
75
OUT
OPTICAL
VIDEO
OUT IN
MIN
COMPONENT
DIGITALDOCK
AV MONITOR OUT
AUX
OUT
SUBWOOFER
SPEAKERS VIDEO OUT
P
Y
R
P
B
R
R
SPEAKER
6
Видеокабель с
разъемами
(входит в
комплект)
ТВ
(Здесь изображена модель для Европы).
Подача компонентного
видеосигнала
Y PB PR
COMPONENT
VIDEO IN
HDMI
MAINS
AM
ANT
ANT
GND
FM
UNBAL.
75
OUT
OPTICAL
VIDEO
OUT IN
MIN
COMPONENT
DIGITALDOCK
AV MONITOR OUT
AUX
OUT
SUBWOOFER
SPEAKERS VIDEO OUT
P
Y
R
P
B
R
R
SPEAKER
6
Кабель компонентного
видеосигнала
(приобретается отдельно)
ТВ
(Здесь изображена модель для Европы).
