ВВЕДЕНИЕ
Названия компонентов и их функции
Ru 10

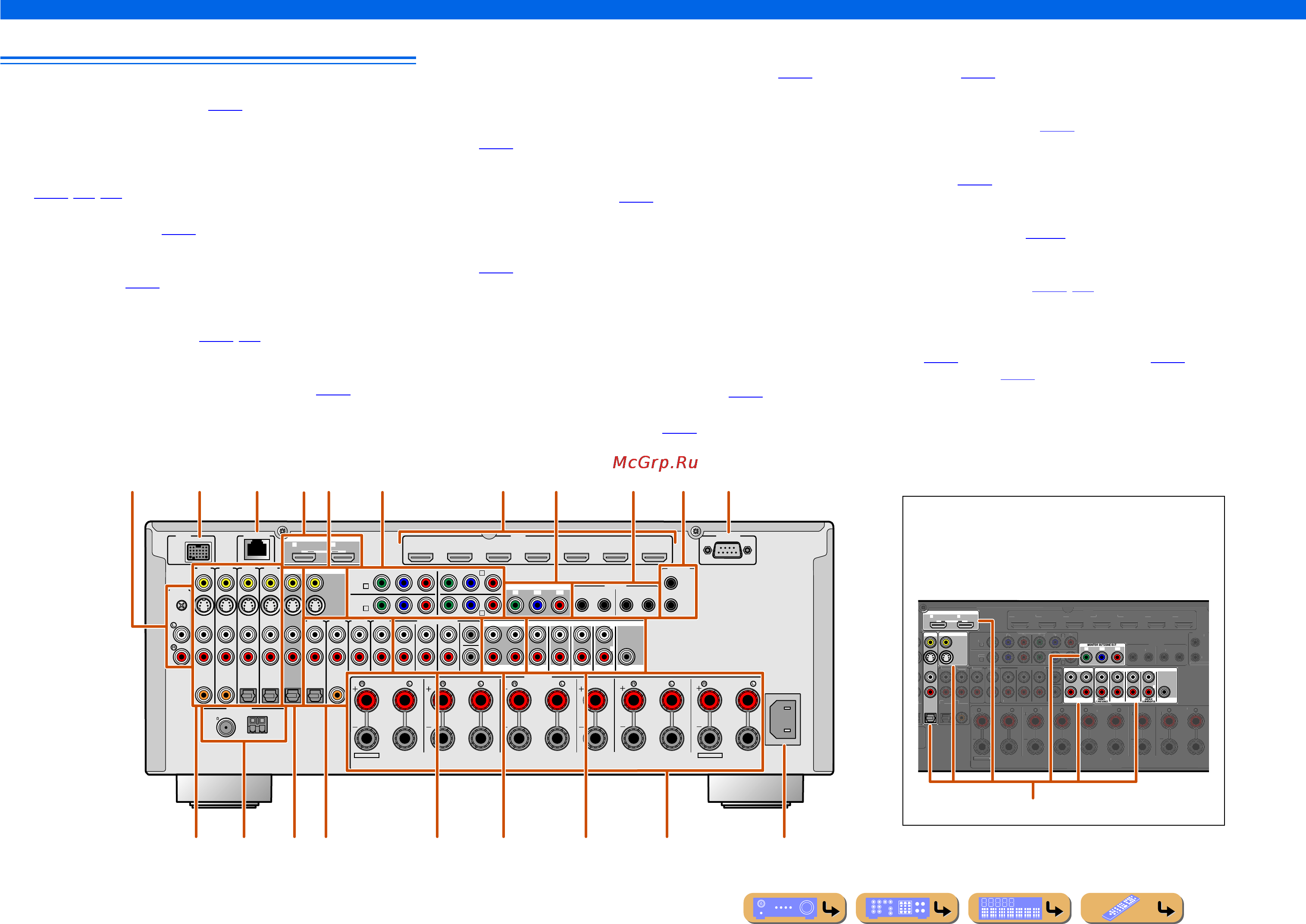

Задняя панель
a
Гнезда PHONO
Для подключения проигрывателя (
c. 34).
b
Гнездо DOCK
Для подключения дополнительной универсальной док-станции для iPod
(например YDS-12), беспроводной системы для iPod (YID-W10) или
беспроводного Bluetooth-приемника аудиосигнала (YBA-10)
(
с. 74, с. 76, с. 78).
c
Порт NETWORK
Для подключения к сети (
c. 37).
d
Гнезда HDMI OUT 1-2
Для подключения HDMI - совместимого телевизора для вывода аудио/
видеосигналов на (
c. 28).
e
Гнезда MON.OUT/ZONE OUT (гнезда S-VIDEO/VIDEO)
Для подключения телевизора, способного принимать входной видеосигнал,
и вывода на него видеосигналов (
с. 28, с. 29).
f
Гнезда COMPONENT VIDEO
Для подключения внешних компонентов, поддерживающих вывод
компонентного видеосигнала для приема видеосигнала (
c. 31).
g
Входные гнезда HDMI
Для подключения внешних компонентов, оснащенных HDMI-
совместимыми выходами для приема аудио/видеосигналов (
c. 30).
h
Гнезда MONITOR OUT/ZONE OUT (гнезда COMPONENT VIDEO)
Для подключения телевизора, совместимого с компонентными
видеосигналами, для вывода видеосигнала с помощью трех кабелей
(
c. 28).
i
Гнезда REMOTE IN/OUT1-2
Для подключения внешнего компонента, поддерживающего функцию
управления с помощью ДУ (
c. 36).
j
Гнездо TRIGGER OUT 1-2
Для подключения внешнего компонента, поддерживающего функцию
триггера, и управления им вместе с управлением данным аппаратом
(
c. 36).
k
Разъем RS-232C
Данный разъем расширения управления предназначен для
специализированной установки. Обратитесь к дилеру для получения
подробной информации.
l
Гнезда AV1-4
Для подключения к внешним компонентам, оснащенным аудио/
видеовыходами для приема аудио/видеосигналов (
c. 31).
m
Гнезда ANTENNA
Для подключения AM и FM-антенн (
c. 39).
n
Гнезда AV OUT
Для вывода аудио/видеосигналов, полученных в случае выбора аналоговых
входов (
c. 37).
o
Гнезда AUDIO1-4
Для подключения внешних компонентов, оснащенных аудиовыходами для
приема аудиосигналов (
c. 34).
p
Гнезда MULTI CH INPUT
Для подключения проигрывателя, поддерживающего многоканальный
вывод (
c. 35).
q
Гнезда ZONE OUT
Вывод звука данного аппарата на внешний усилитель, установленный в
другом помещении. (
c. 130).
r
Разъемы PRE OUT
Для подключения сабвуфера со встроенным усилителем или внешнего
усилителя мощности (
с. 22, с. 25).
s
Разъемы SPEAKERS
Для подключения фронтальных колонок, центральной колонки, колонок
окружающего звучания и тыловых колонок окружающего звучания
(
c. 20). Подключите колонки присутствия (
c. 20) или колонки для
Zone2 и Zone3 (
c. 21) к гнездам EXTRA SP.
t
AC IN
Для подключения поставляемого силового кабеля.
HDMI OUT
12
ZONE OUT PRE OUT
ZONE 2
AV OUT
YP
B
P
R
SURROUND
SUR. BACK
CENTER
(FRONT)
1
2
MON.OUT/ZONE OUT
ARC ARC
SELECTABLE
ZONE 3
(SINGLE)
ZO
NE2
/
Z
O
NE
3
SU
RR
OU
ND
SU
RR
OU
ND BA
C
K
/
S
PEAKER
S
C
ENTE
R
AV
1
AV
2
AV
3
AV
4
HDMI
AV
7
S
IN
G
LE
F
R
O
NT
BI
-
AMP
EXTRA SP
2
A
V
3
A
V 4
C
A
L
O
PTICA
L
A
UDIO 1
(2 TV)
(3 CD)
A
UDIO
2
A
UDIO
3
A
UDIO 4
FRON
T
S
URROUND
S
UR. BAC
K
S
UBWOOFER
CENTER
MU
LTI
C
H INP
UT
COMPONENT VIDEO
COAXIAL
e
f
Y
P
B
P
R
Y
P
B
P
R
C
D
IN
1
2
2
1
OU
T
IN
OUT
R
EMOT
E
TRI
GG
ER
O
U
T
+12V 0.1A MA
(1 BD
/
DVD
)
AV 1
A
V
2
A
B
Выбор входных и выходных гнезд
Область вокруг выходных аудио / видеогнезд обозначена белым
цветом, чтобы предотвратить ошибочное подключение.
Используйте эти гнезда для вывода аудио/видеосигналов на
телевизор или другие внешние компоненты.
Выходные гнезда
EXTRA SP1
ZONE2/ZONE3
ANTENNA
75
AC IN
SURROUND SURROUND BACK/
SPEAKERS
CENTER
AV 1
HDMI OUT
AV 2 AV 3 AV 4
HDMI
AV 5 AV 6 AV 7
SINGLE
FRONT
BI-AMP
EXTRA SP2
12
PHONO
GND
(1 BD/DVD)
AV 1
DOCK NETWORK
AV 2 AV 3 AV 4
AV 3
AV 4
COAXIAL COAXIAL
OPTICAL OPTICAL
OPTICAL
AUDIO 1
(2 TV)
(3 CD)
AUDIO 2 AUDIO 3 AUDIO 4
FRONT
SURROUND
SUR. BACK
SUBWOOFER
CENTER
MULTI CH INPUT
COMPONENT VIDEO
COAXIAL
MONITOR OUT/ZONE OUT
ZONE OUT PRE OUT
ZONE 2
FRONT/
F. PRESENCE
AV OUT
abcd ef
YP
B
P
R
YP
B
P
R
YP
B
P
R
C
D
SURROUND
SUR. BACK
CENTER
(REAR)
(FRONT)
SUBWOOFER
1
2
RS-232C
IN
12
2
1
OUT IN OUT
REMOTE
TRIGGER
OUT
+12V 0.1A MAX.
MON.OUT/ZONE OUT
ARC ARC
SELECTABLE
ZONE 3
(SINGLE)
(1 BD/DVD)
AV 1
AV 2
A
B
ZONE2/ZONE3/
F.PRESENCE
GND
AM
FM
(4 RADIO)
bad g kjf
sl nmt
c
e h i
o p q r
