Меркурий 234ARTM [38/45] Внимание
![Меркурий 234ARTM [38/45] Внимание](/views2/1509121/page38/bg26.png)
38
1
2
3
1
2
3

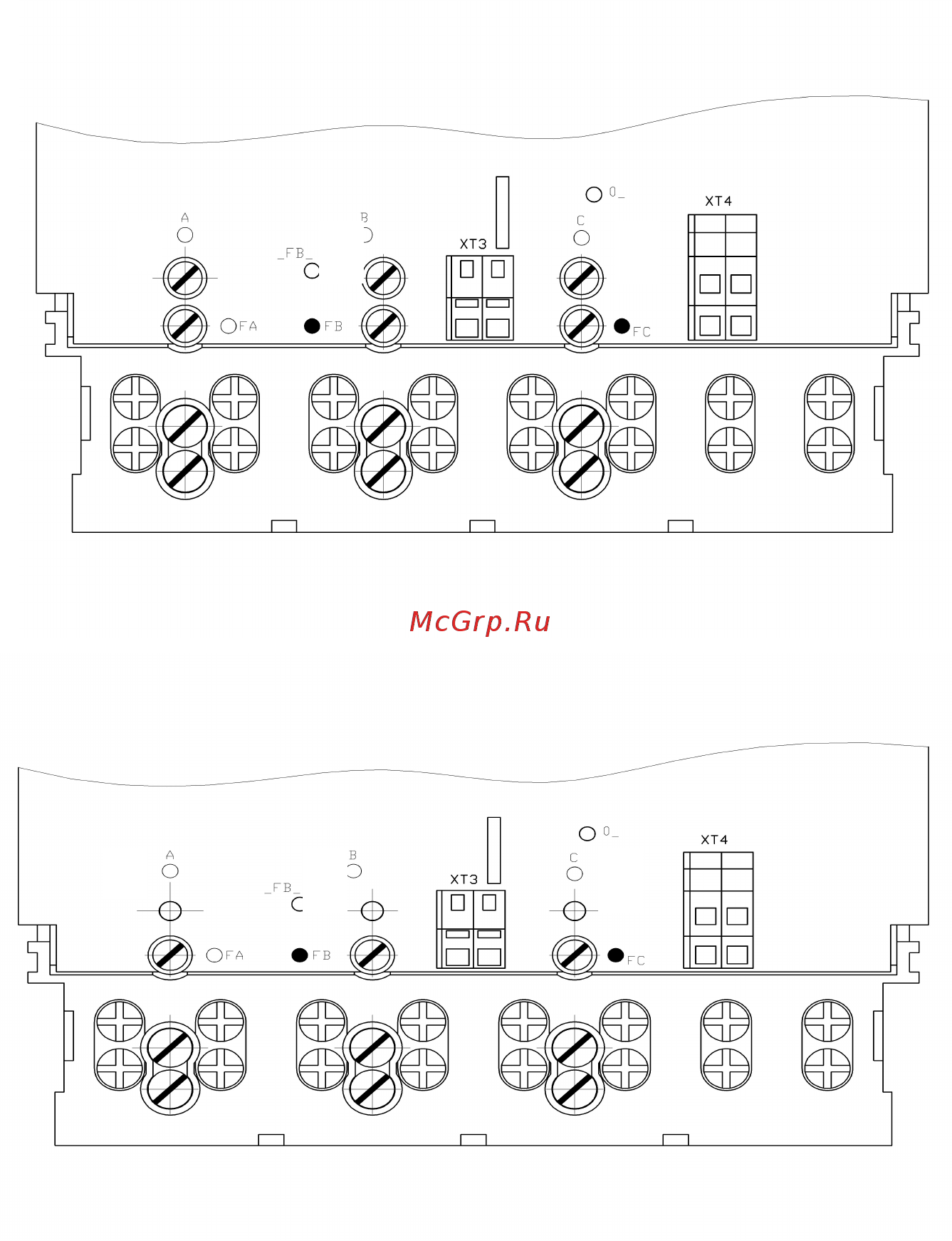

Расположение контактов замыкания цепей тока и напряжения
Винты 1, 2, 3 установлены - цепи тока и напряжения замкнуты *.
Винты 1, 2, 3 не установлены - цепи тока и напряжения разомкнуты.
*Внимание
Установка винтов 1, 2, 3 для счетчиков с трансформаторном
включении запрещено. Это может привести в выходу строя как
самого счетчика, так и сопутствующего оборудования, в том
числе и трансформаторов тока и напряжения.
