- средний срок службы счетчика до капитального ремонта 30 лет.

- установленная безотказная наработка счетчика не менее 7000 ч.

2.4.29 Габаритные размеры счетчика в низком корпусе, не более 300 × 174 × 65.

- Габаритные размеры счетчика со одним сменным модулем не более 300 × 174 × 78.

- Габаритные размеры счетчика с двумя сменными модулями не более 299 × 174 × 85.

1.4.30 Масса счетчика:

- корпус без сменных модулей, 1,6 кг;

- корпус с одним сменным модулем, 1,5 кг;

- корпус с двумя сменными модулями, 1,8 кг.

2.5 Устройство и работа счетчика

2.5.1 Конструктивно счетчики состоят из следующих узлов:

- корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки

интерфейсной);

- клеммной колодки;

- печатного узла.

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания

показаний с ЖКИ и для наблюдения за светодиодным индикатором функционирования.

Клеммная колодка состоит из клемм для подключения электросети и нагрузки.

Печатный узел представляет собой плату с электронными компонентами, которая

устанавливается в основании корпуса, на печатном узле находятся:

- блок питания;

- интерфейсы связи и узел импульсного выхода;

- микроконтроллер;

- энергонезависимое запоминающее устройство;

- оптопорт с функцией электронной кнопки;

- ЖКИ.

2.5.2 Корпус счетчиков изготовляется методом литья из ударопрочной пластмассы,

корпус клеммной колодки изготовляется из огнестойкой пластмассы, не поддерживающей

горение.

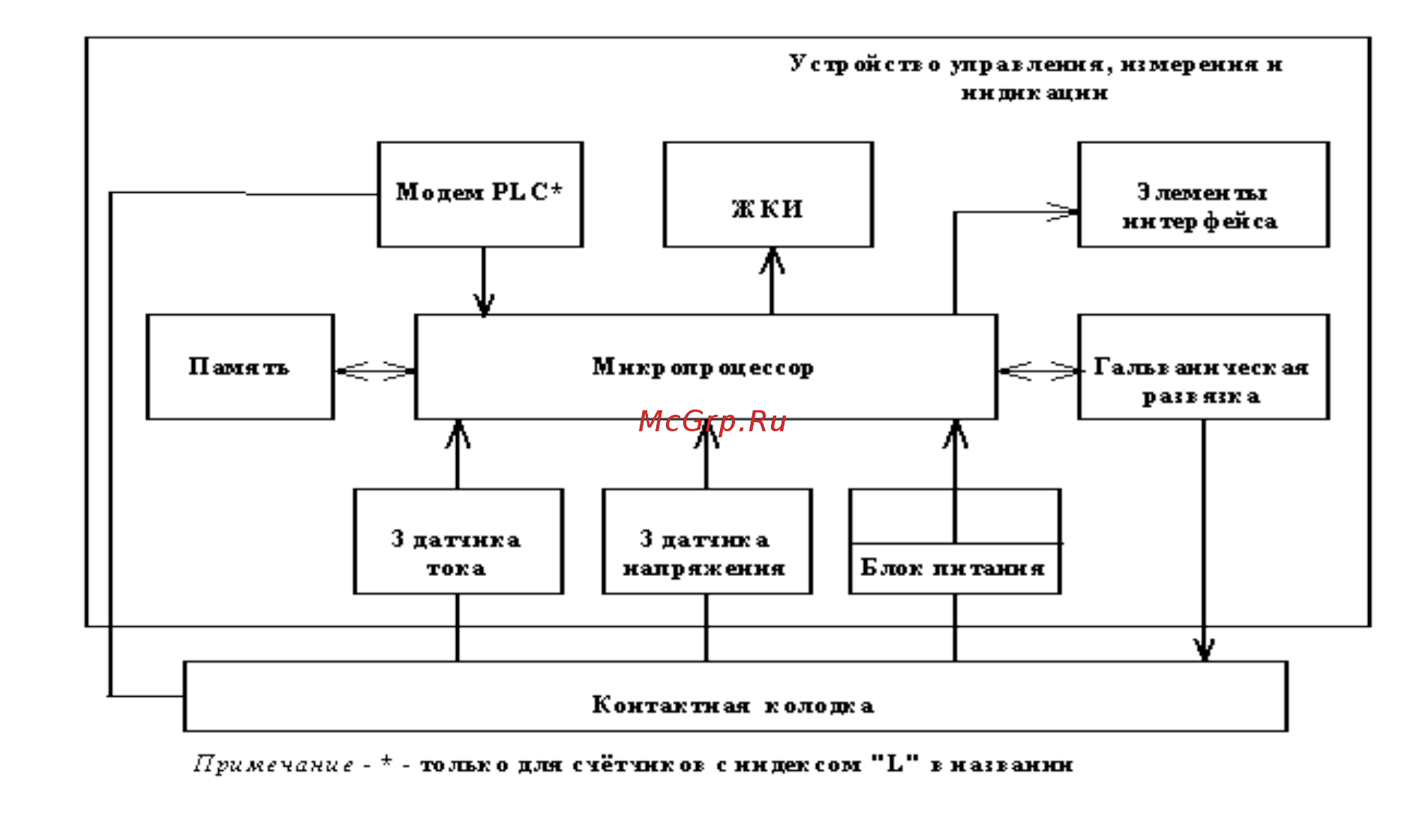

2.5.3 Обобщенная структурная схема счетчиков приведена на рисунке 2.1.

Рисунок 2.1
