22
5 Порядок работы
Значения учтенной энергии по тарифным зонам могут быть считаны как с индикатора
счетчика, так и через интерфейс.
5.1 Счетчик осуществляет вывод на ЖКИ основной и вспомогательной информации в
соответствии с п.2.4.15. Время индикации программируется 5 – 255 с.
При включении счетчика проверяется включение всех сегментов индикатора.

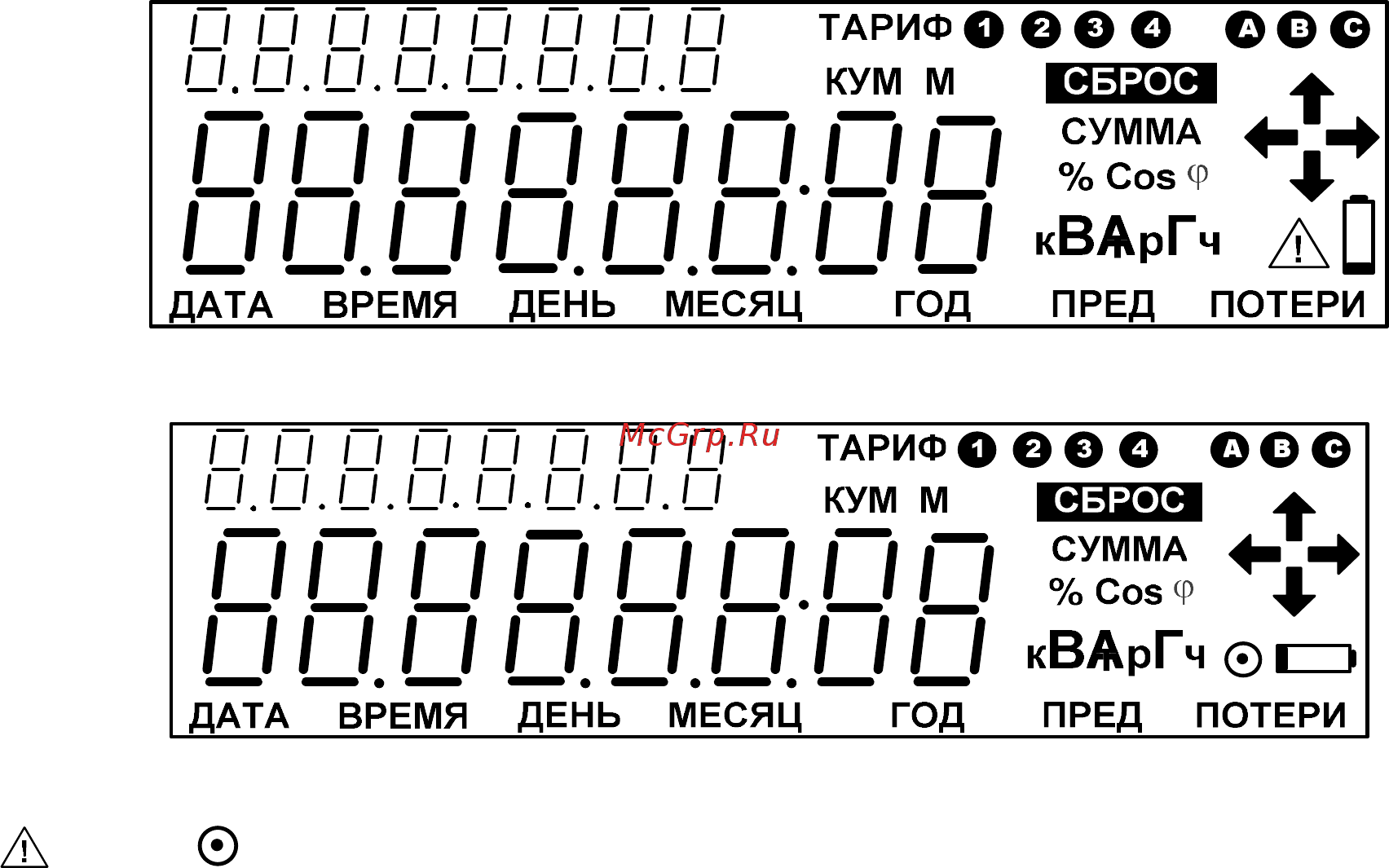

Пример работающих ЖКИ приведен на рисунках 5.1 и 5.2.
Рисунок 5.1
Рисунок 5.2
или
-
Индикатор вскрытия счетчика. Загорается при вскрытии счетчика и горит
до момента чтения в журнале событий записи вскрытия счетчика.
Примечание – На всех последующих рисунках слева вверху индицируется код OBIS
согласно международному стандарту IEC 62056-61.
5.1.1 Индикации основных параметров (суммы учтенной активной и реактивной
энергии по каждому тарифу и суммы по всем тарифам).
Информация выводится на ЖКИ следующим образом: сумма накопленной активной
энергии по всем действующим тарифам, величина накопленной активной энергии по тарифу
1 с указанием номера тарифа, величина накопленной активной энергии по тарифу 2, 3, 4 с
указанием номера тарифа. Эта величина должна индицироваться в кВтч, с дискретностью
0,01 кВтч (два знака после запятой).
После последнего тарифа (если счетчик четырехтарифный, то после четвертого, если
трехтарифный - после третьего, если двухтарифный - после второго) должна индицироваться
сумма накопленной реактивной энергии по всем действующим тарифам, затем должна
индицироваться величина накопленной реактивной энергии по тарифу 1 с указанием номера
тарифа и далее – последовательно индицироваться величина накопленной реактивной
энергии по тарифу 2, 3, 4 с указанием номера тарифа. Эта величина должна индицироваться
в кварч, с дискретностью 0,01 кВтч (два знака после запятой).
5.1.1.1 Формат отображения на ЖКИ учтенной активной или реактивной энергии по
всем тарифам должен соответствовать рисунку 5.3. При этом значение учтенной активной
энергии индицируется в кВтч (значение учтенной реактивной энергии в кварч) с
