дискретностью 0,01 кВтч (0,01 кварч). На рисунке 5.3 приведен пример индикации
активной энергии.

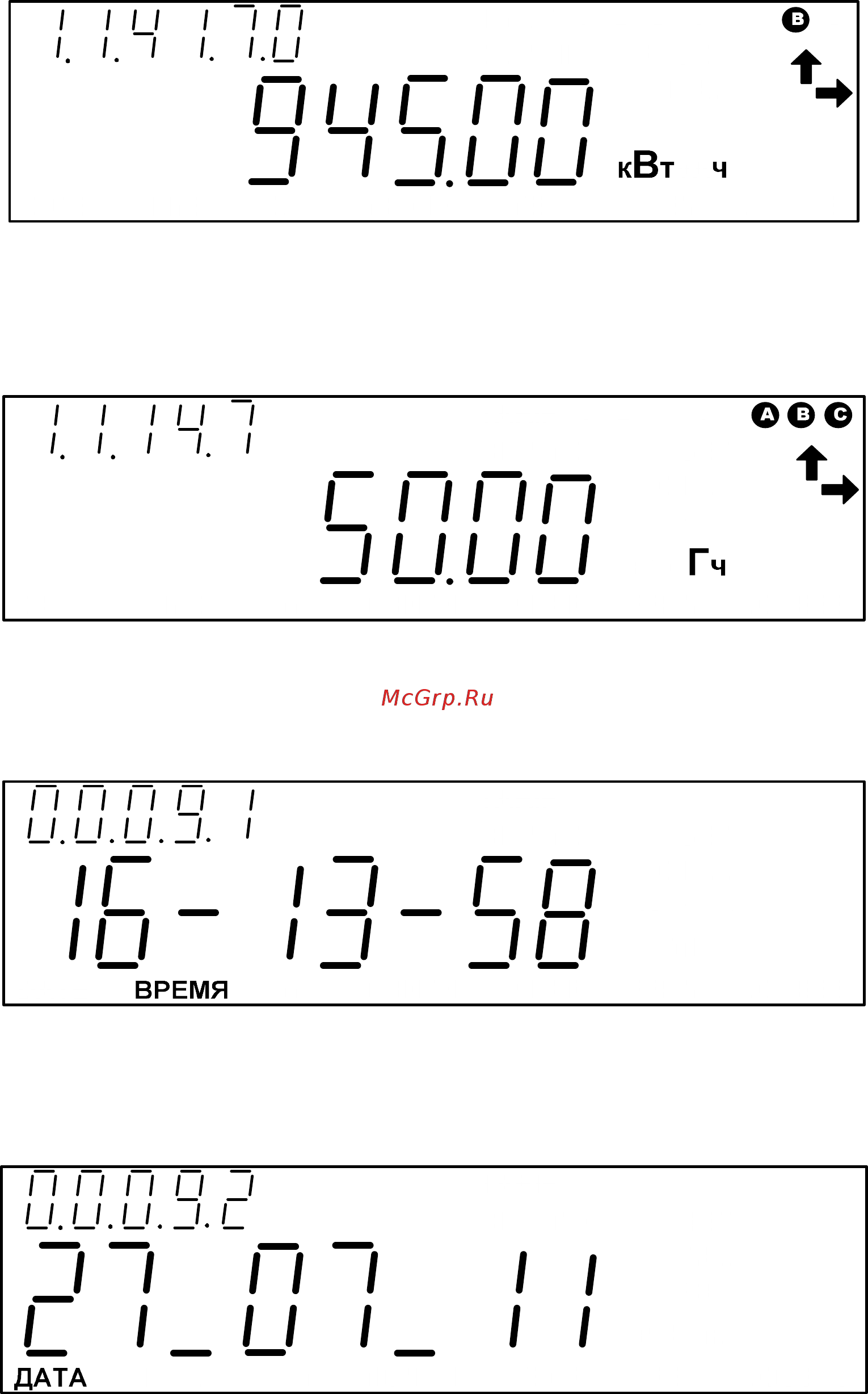

Рисунок 5.3
5.1.2 Индикация вспомогательных параметров.
5.1.2.1 Формат отображения на ЖКИ значения измеренной частоты сети должен
соответствовать рисунку 5.4.
Рисунок 5.4
5.1.2.2 Формат отображения на ЖКИ текущего времени («часы-минуты-секунды»)
должен соответствовать рисунку 5.5.
На рисунке 5.5 приведен пример индикации текущего времени (16 ч 13 мин 58 с).
Рисунок 5.5
5.1.2.3 Формат отображения на ЖКИ текущей даты должен соответствовать рисунку
5.6.
При этом индицируется текущая дата в формате «дата _ месяц _год». На рисунке 5.6
приведен пример индикации текущей даты (27 июля 2011 г).
Рисунок 5.6
5.1.2.4 Формат отображения на ЖКИ действующего значения напряжения в каждой
фазе, с указанием номера фазы, должен соответствовать рисунку 5.7. Пример приведен для
действующего значения напряжения 242,5 В в фазе С).
