24

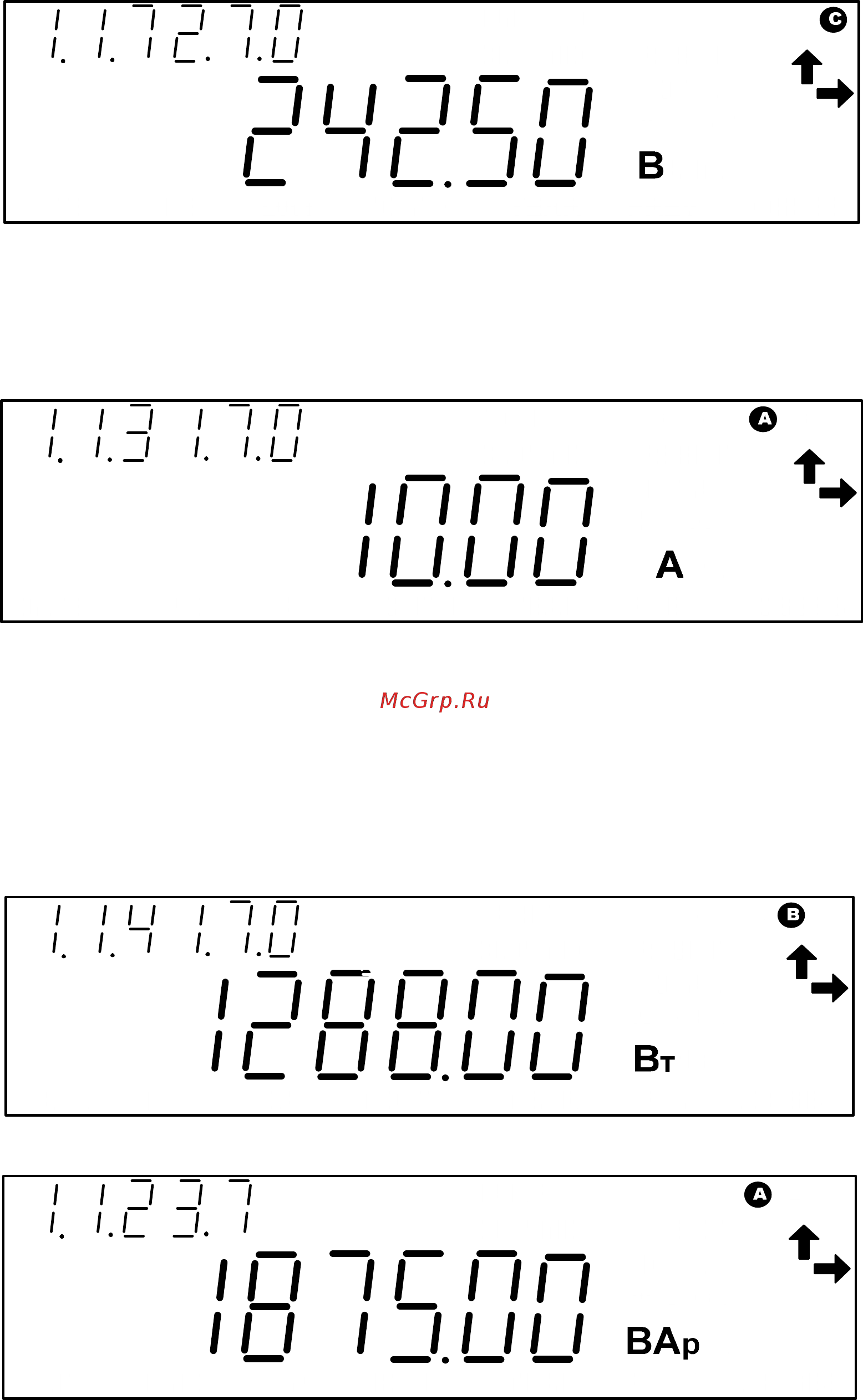

Рисунок 5.7
5.1.2.5 Формат отображения на ЖКИ действующих значений токов в каждой фазе, с
указанием номера фазы, должен соответствовать рисунку 5.8. (Пример приведен для
действующего значения тока 10 А в фазе А).
Рисунок 5.8
5.1.2.6 При выводе на индикатор действующего значения активной, реактивной и
полной мощности формат отображения информации должен соответствовать приведенным
на рисунках 5.9-5.11 соответственно.
На рисунке 5.9 приведен пример индикации активной мощности 1288 Вт по фазе В.
На рисунке 5.10 приведен пример индикации реактивной мощности 1875 ВАр по фазе
А.
На рисунке 5.11 приведен пример индикации суммарной полной мощности 7386 В·А.
Рисунок 5.9
Рисунок 5.10
