42
Приложение Д
(Обязательное)
Технические характеристики сменных модулей
Технические характеристики GSM-модема
- Полная мощность не более 3 В·А.
- Напряжение питания - 110 В или 230 В (рисунок Д.1).
- Максимальная скорость передачи 115200 бод.
- Максимальное количество подключаемых счетчиков - 32.
- Максимальная длина линии - 1200 м.
Технические характеристики модуля Ethernet
- Полная мощность не более 1,5 В·А.
- Напряжение питания - 110 В или 230 В (рисунок Д.1).

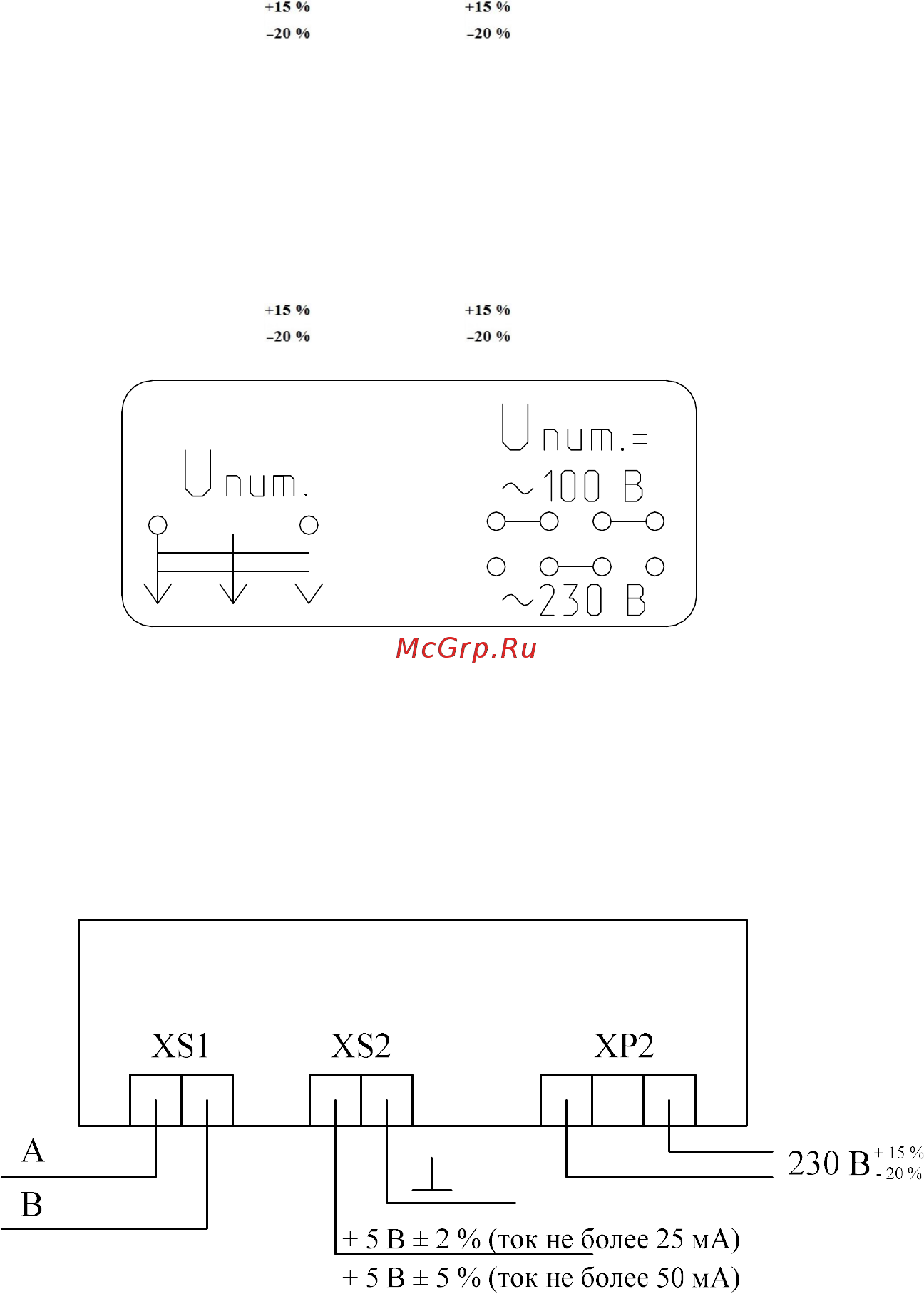

Рисунок Д.1
Технические характеристики интерфейса RS-485
- Полная мощность не более 4 В·А.
- Максимальная скорость передачи - 115200 бод.
- Максимальное количество подключаемых счетчиков - 64.
Рисунок Д.2
Технические характеристики модема PLC-I
- Полная мощность не более 25 В·А, активная не более 1 Вт.
Технические характеристики модема PLC-II
- Полная мощность не более 4 В·А.
- Максимальное количество подключаемых счетчиков – 500.
- Длина линии от 200 до 1500 м.
