36
Замена сетевого шнура
В случае замены сетевого шнура
необходимо использовать только
кабеля типа H05V2V2-F T90,
подходящие для нагрузки и рабочей
температуры. Кроме того, необходимо,
чтобы желто-зеленый заземляющий
провод был приблизительно на 2 см
длиннее фазового и нейтрального

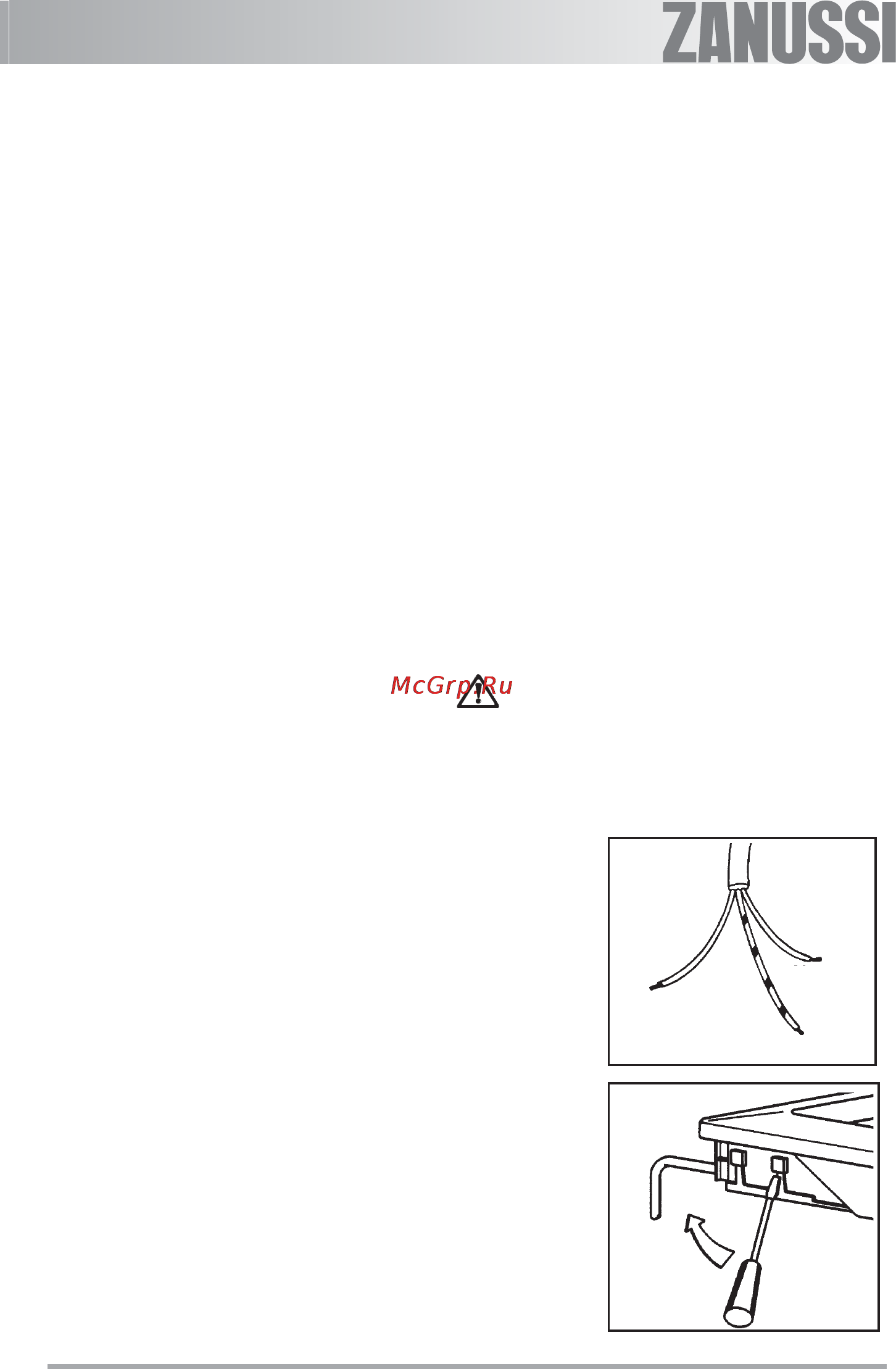

проводов (Рис. 3-a).
После выполнения подключения
проверьте работу нагревательных
элементов в течение около 3 минут.
В некоторых моделях для того,
чтобы открыть терминальный блок
нужно сделать следующее:
Вставить тонкую отвертку в
видимую выступающую часть
терминального блока, слегка надавить и
поднять (рис. 3-b).
Замену сетевого шнура
необходимо выполнять
исключительно в центре
технического обслуживания
или лицами с соответствующей
квалификацией.
Нулевой
провод
Заземление
(желто-зеленый провод)
Для работы изделия необходимо
обеспечить его питание от однофазной
электросети с напряжением 230 В.
Соединение должно быть выполнено в
соответствии с нормами и согласно
действующему законодательству.
Перед подсоединением
удостоверьтесь в следующем:
• ограничительный клапан и
электрооборудование способны
обеспечить опору прибору (см.
паспортную табличку);
• электрическая сеть имеет должное
заземление, соответствующее
действующим нормам;
• после установки прибора
обеспечивается легкий доступ к
розетке сети или многополюсному
размыкателю.
Изделие оснащено сетевым шнуром.
Прибор поставляется с кабелем
питания. Кабель питания следует
оснастить вилкой, выдерживающей
указанную на табличке с техническими
данными нагрузку. Вилку кабеля питания
следует вставить в соответствующую
розетку.
При неразъемном подключении
прибора к сети необходимо установить
между ними многополюсный
размыкатель с расстоянием между
разомкнутыми контактами не менее 3 мм,
тип которого по действующим правилам
соответствует требуемой нагрузке.
Выключатель не должен размыкать
желтый/зеленый заземляющий кабель.
Фазовый кабель коричневого цвета
(идет от вывода “L” клеммной колодки)
должен быть подключен к фазе сети
электропитания.
Сетевой шнур должен быть размещен
таким образом, чтобы никакая его часть
не могла нагреться до температуры выше
90 °C.
Подключение к сети электроснабжения
Рис. 3-a
Рис. 3-b
