Arlight SR-2833N-Z4 Black [2/3] Установка подключение и управление

Содержание

• Базе ios и android при использовании конвертера sr 2818win 1
• Зависит от интенсивности эксплуатации 1
• Основные сведения об изделии 1
• Основные технические характеристики 1
• Основные характеристики 1
• Отдельно связь пульта с контроллерами радиочастотная 1
• Позволяет плавно без мерцаний включать и выключать свет и регулировать его яркость в 4 зонах а также сохранять 2 1
• Предустановки яркости в каждой зоне 1
• Прожекторами и другими светодиодными источниками света 1
• Пульт предназначен для управления одноцветной светодиодной лентой светодиодными светильниками линейными 1
• Совместимые контроллеры и диммеры 1
• Техническое описание инструкция по эксплуатации и паспорт 1
• Удобное управление стильный и современный дизайн 1 магнитный настенный кронштейн в комплекте 1
• Управление неограниченным числом контроллеров в зоне приема радиосигнала 1 возможность совместного управления от настенных панелей дополнительных пультов ду и мобильных устройств на 1
• Управление осуществляется при помощи универсальных контроллеров и диммеров серии sr 1009хх приобретаются 1
• Wi fi конвертер смартфон 2
• Пл юс элемента ср2025 2
• Установка подключение и управление 2
• Агндм 3
• Быть привязано до 8 пультов ду или панелей управления см инструкции к используемому оборудованию 3
• Возможные неисправности и методы их устранения 3
• Для очистки памяти контроллера и отмены 3
• К каждой зоне пульта можно привязать 3
• К одному контроллеру или диммеру может 3
• Не оставляйте пульт вблизи нагревательных приборов или горячих поверхностей а также на солнце 4 не допускайте попадания воды или воздействия конденсата на устройство 4 не подвергайте пульт воздействию чрезмерных механических нагрузок избегайте падений пульта 4 соблюдайте полярность при установке элементов питания 4 перед включением системы убедитесь что схема собрана правильно соединения выполнены надежно замыкания 3
• Неограниченное количество контроллеров или диммеров повторите операцию привязки для каждого устройства управляться все привязанные диммеры одной зоны будут одновременно диммеры должны находиться в радиусе действия пульта 3
• Обязательные требования и рекомендации по эксплуатации 3
• Относительная влажность воздуха не более 90 при 20 с без конденсации влаги 3
• Отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 3
• Отсутствуют замыкание в проводах может привести к отказу оборудования 3
• Привязки всех пультов ду и панелей управления нажмите и удерживайте кнопку привязки на контроллере более 5 секунд мигание подключенной ленты подтверждает сброс привязки 3
• Соблюдайте условия эксплуатации оборудования 3
• Температура окружающего воздуха от 0 до 40 с 3
• Эксплуатация только внутри помещений 3

Похожие устройства

• Arlight SR-2833TS Black Инструкция по эксплуатации
• Arlight SR-2833TS-MIX Инструкция по эксплуатации
• Arlight Mini SR-2819 Инструкция по эксплуатации
• Arlight SR-2819 Инструкция по эксплуатации
• Arlight SR-2819-DIM Инструкция по эксплуатации
• Arlight SR-2819S-CCT Инструкция по эксплуатации
• Arlight SR-2819S-DIM Инструкция по эксплуатации
• Arlight SR-2819SP Инструкция по эксплуатации
• Arlight SR-2819T Black Инструкция по эксплуатации
• Arlight SR-2819T8 Black Инструкция по эксплуатации
• Arlight SR-2819T8 White Инструкция по эксплуатации
• Arlight SR-2839 White Инструкция по эксплуатации
• Arlight SR-2858Z4-5CH Инструкция по эксплуатации
• Arlight SR-2833P Инструкция по эксплуатации
• Arlight Knob SR-2833K1-RF-UP White Инструкция по эксплуатации
• Arlight Knob SR-2833K2-RF-UP White Инструкция по эксплуатации
• Arlight Knob SR-2833RGB-RF-UP White Инструкция по эксплуатации
• Arlight Knob SR-2853K2-RF-UP White Инструкция по эксплуатации
• Arlight Knob SR-2853K4-RF-UP White Инструкция по эксплуатации
• Arlight Knob SR-2853K8-RF-UP White Инструкция по эксплуатации

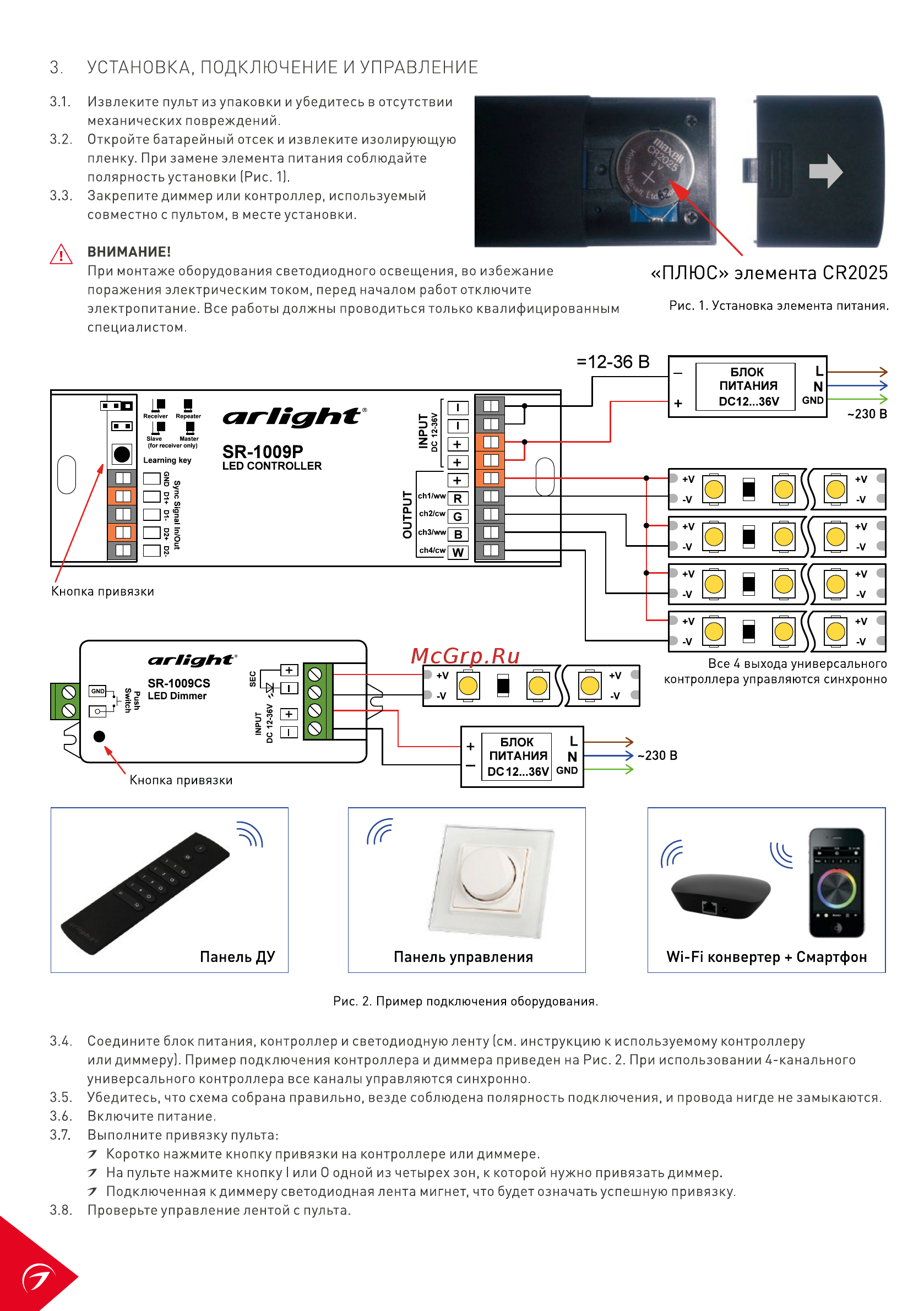

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ 3 1 Извлеките пульт из упаковки и убедитесь в отсутствии механических повреждений 3 2 Откройте батарейный отсек и извлеките изолирующую пленку При замене элемента питания соблюдайте полярность установки Рис 1 3 3 Закрепите диммер или контроллер используемый совместно с пультом в месте установки ВНИМАНИЕ При монтаже оборудования светодиодного освещения во избежание ПЛ ЮС Элемента поражения электрическим током перед началом работ отключите ис электропитание Все работы должны проводиться только квалифицированным Р 1 Установка элемента питания специалистом СР2025 Wi Fi конвертер Смартфон Рис 2 Пример подключения оборудования 3 4 3 5 3 6 3 7 Соедините блок питания контроллер и светодиодную ленту см инструкцию к используемому контроллеру или диммеру Пример подключения контроллера и диммера приведен на Рис 2 При использовании 4 канального универсального контроллера все каналы управляются синхронно Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются Включите питание Выполните привязку пульта 7 Коротко нажмите кнопку привязки на контроллере или диммере 7 На пульте нажмите кнопку I или 0 одной из четырех зон к которой нужно привязать диммер 7 Подключенная к диммеру светодиодная лента мигнет что будет означать успешную привязку Проверьте управление лентой с пульта
