Задняя панель

ПОДКЛЮЧЕНИЕ

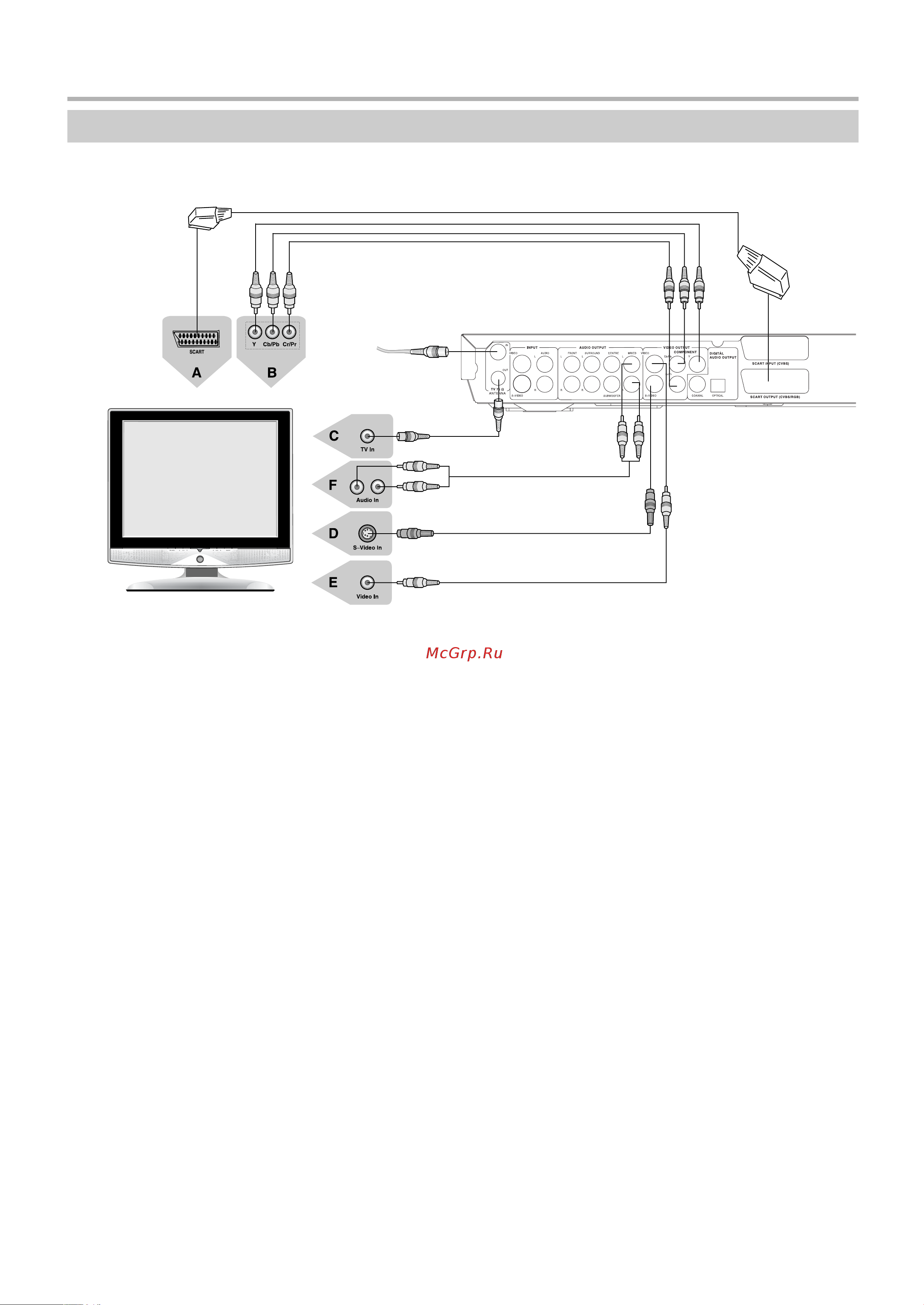

Подключение к телевизору

Внимание: убедитесь, что все подключаемые компоненты отключены от электрической сети, прежде чем

выполнять подключения.

Антенна TV

Подключение видеосигнала

A. Подключение с использованием видеовыхода RGB/SCART

RGB/SCART – один из наиболее удобных интерфейсов для подключения к телевизору. При подключении

с использованием этого интерфейса установите параметр видеовыхода в положение RGB (см. c. 17).

B. Подключение с использованием компонентного видеовыхода Y Cb/Pb Cr/Pr

Компонентный видеовыход аппарата может работать в режиме с чересстрочной и прогрессивной разверткой.

Это позволяет подключить аппарат к самому современному телевизору, мультимедийному проектору

или плазменной панели. При таком подключении параметр видеовыхода следует установить в состояние Y Cb Cr

(см. c. 18).

С. Подключение к антенному гнезду телевизора

Если Вы хотите использовать рекордер для записи телепередач без участия телевизора, то телевизионную антенну

следует подключить к антенному входу аппарата, а антенный выход соединить с антенным входом телевизора.

D. Подключение с использованием видеовыхода S−Video

Видеовыход S−Video следует использовать, если телевизор не оборудован видеовходами RGB/SCART и Y Cb Cr

(Y Pb Pr).

E. Подключение с использованием композитного видеовыхода

Если телевизор не оснащен никакими другими видеовходами кроме композитного, Вы можете подключить

аппарат, используя композитный видеовыход.

Подключение аудиосигнала

F. Подключение к акустической системе телевизора

Если у Вас отсутствует акустическая система и Вы хотите использовать для воспроизведения звука встроенные

громкоговорители телевизора, тогда стереофонический аудиовыход рекордера необходимо подключить

к аудиовходу телевизора. Перед подключением к стереофоническому входу телевизора необходимо установить

параметр аудиовыходов рекордера в состояние 2CH (см. c. 18).

ПРИМЕЧАНИЯ

• Так как передача аудиосигнала предусмотрена интерфейсом SCART, то при подключении с использованием

видеовыхода RGB/SCART дополнительные аудиокабели (пункт F) следует исключить.

• Если Вы хотите воспроизводить звук при помощи внешней акустической системы, то аудиокабели (пункт F) следует

исключить или громкость телевизора установить на минимум.
