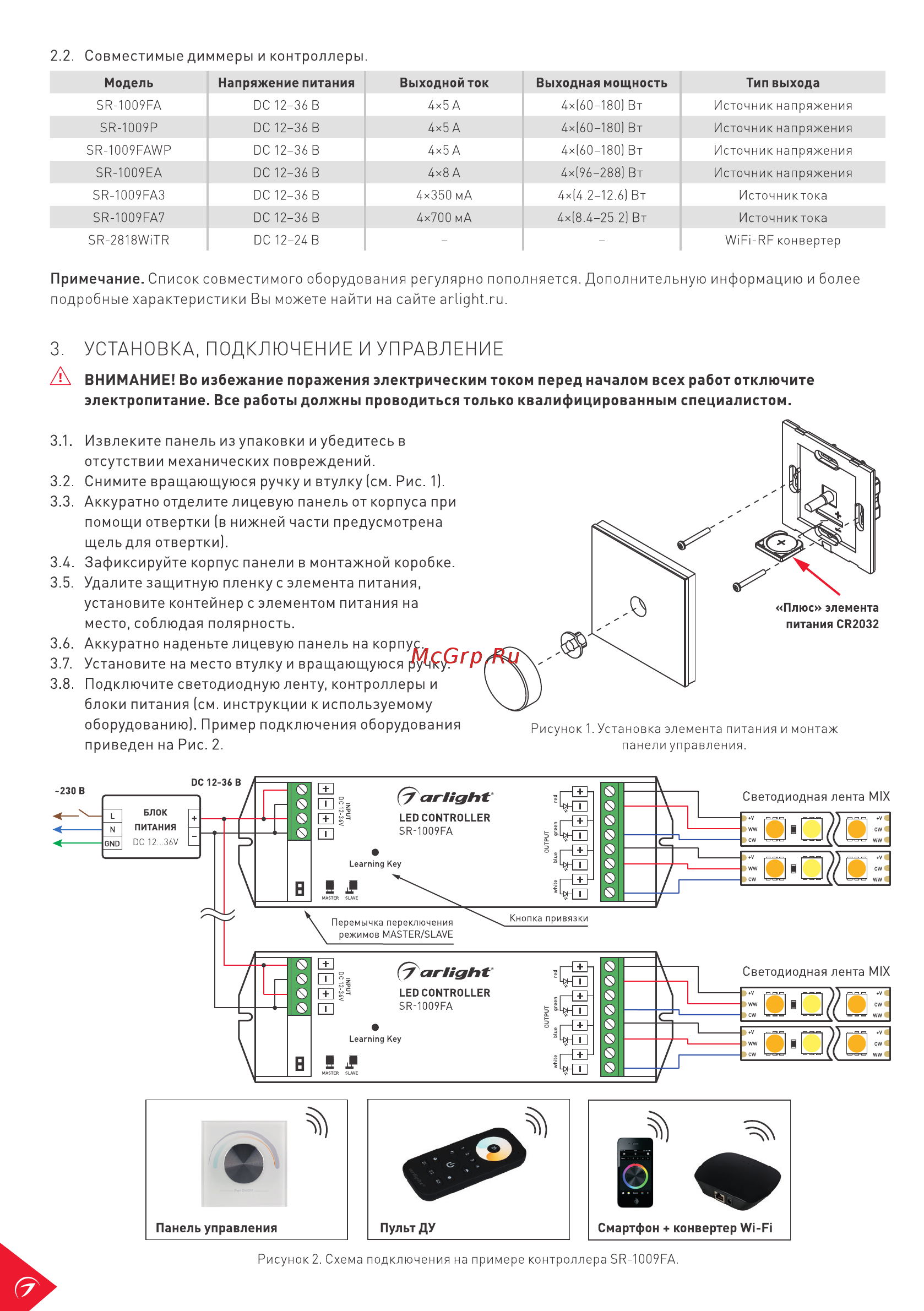

2 2 Совместимые диммеры и контроллеры Модель Напряжение питания Выходной ток SR 1009FA DC 12 36 В 4х5А Выходная мощность 4х 60 180 Вт Источник напряжения Тип выхода SR 1009P DC 12 36 В 4х5А 4х 60 180 Вт Источник напряжения SR 1009FAWP DC 12 36 В 4x5 А 4х 60 180 Вт Источник напряжения SR 1009EA DC 12 36 В 4х8А 4х 96 288 Вт Источник напряжения SR 1009FA3 DC 12 36 В 4x350 мА 4Х 4 2 12 6 ВТ Источниктока SR 1009FA7 DC 12 36 В 4x700 мА 4х 8 4 25 2 Вт Источник тока SR 2818WiTR С 12 24 В WiFl RF конвертер Примечание Список совместимого оборудования регулярно пополняется Дополнительную информацию и более подробные характеристики Вы можете найти на сайте arlight ru 3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ А ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките панель из упаковки и убедитесь в отсутствии механических повреждений 3 2 Снимите вращающуюся ручку и втулку см Рис 1 3 3 Аккуратно отделите лицевую панель от корпуса при помощи отвертки в нижней части предусмотрена щельдля отвертки 3 4 Зафиксируйте корпус панели в монтажной коробке 3 5 Удалите защитную пленку с элемента питания установите контейнер с элементом питания на место соблюдая полярность 3 6 Аккуратно наденьте лицевую панель на корпус 3 7 Установите на место втулку и вращающуюся ручку 3 8 Подключите светодиодную ленту контроллеры и блоки питания см инструкции к используемому оборудованию Пример подключения оборудования приведен на Рис 2 Пульт ДУ Рисунок 1 Установка элемента питания и монтаж панели управления Смартфон конвертер Wi Fi Рисунок 2 Схема подключения на примере контроллера SR 1009РА
