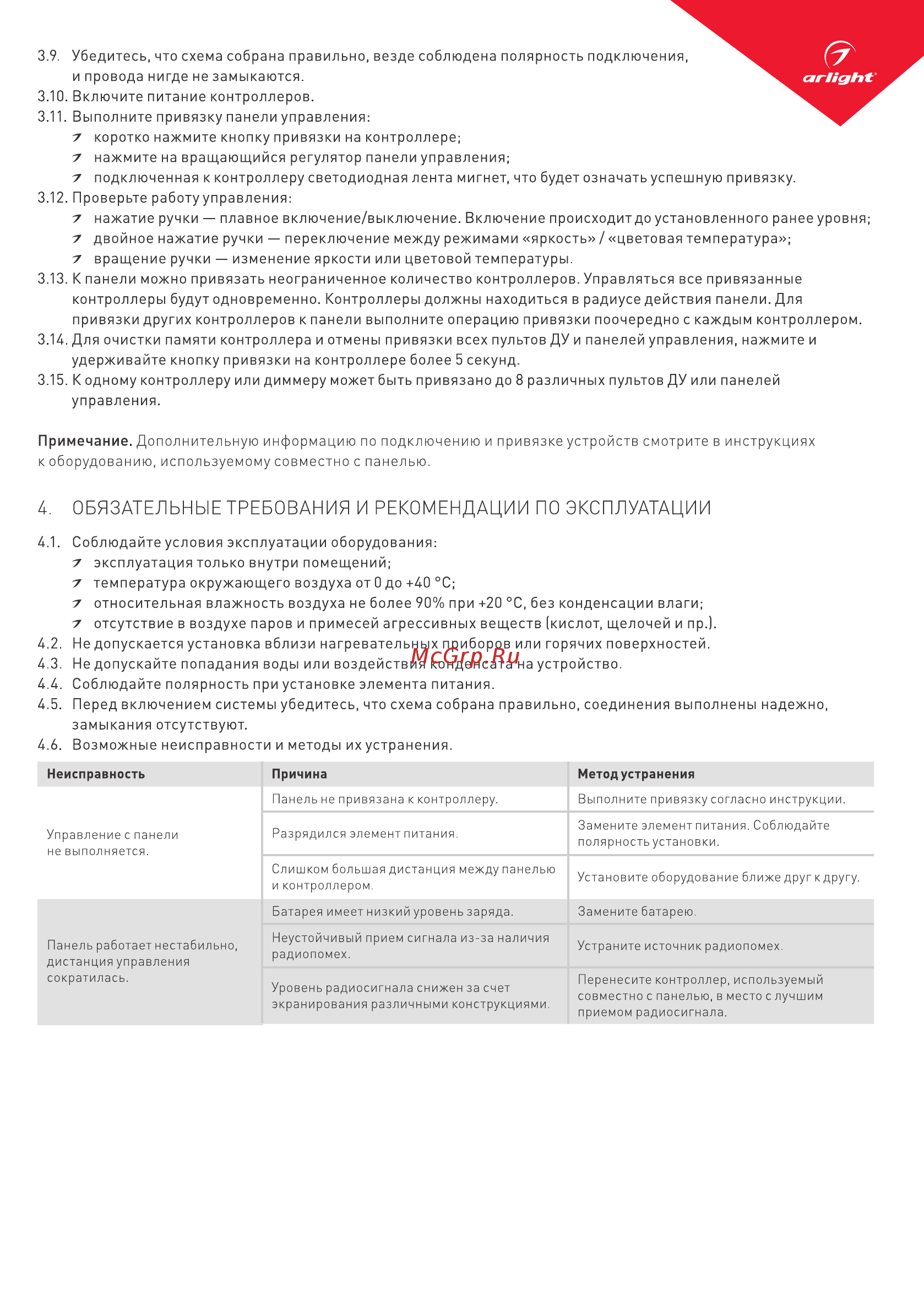

3 9 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 10 Включите питание контроллеров 3 11 Выполните привязку панели управления 7 коротко нажмите кнопку привязки на контроллере 7 нажмите на вращающийся регулятор панели управления 7 подключенная к контроллеру светодиодная лента мигнет что будет означать успешную привязку 3 12 Проверьте работу управления 7 нажатие ручки плавное включение выключение Включение происходит до установленного ранее уровня 7 двойное нажатие ручки переключение между режимами яркость цветовая температура 7 вращение ручки изменение яркости или цветовой температуры 3 13 К панели можно привязать неограниченное количество контроллеров Управляться все привязанные контроллеры будут одновременно Контроллеры должны находиться в радиусе действия панели Для привязки других контроллеров к панели выполните операцию привязки поочередно с каждым контроллером 3 14 Для очистки памяти контроллера и отмены привязки всех пультов ДУ и панелей управления нажмите и удерживайте кнопку привязки на контроллере более 5 секунд 3 15 К одному контроллеру или диммеру может быть привязано до 8 различных пультов ДУ или панелей управления Примечание Дополнительную информацию по подключению и привязке устройств смотрите в инструкциях к оборудованию используемому совместно с панелью 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования 7 эксплуатация только внутри помещений 7 температура окружающего воздуха от 0 до 40 С 7 относительная влажность воздуха не более 90 при 20 С без конденсации влаги 7 отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 4 2 Не допускается установка вблизи нагревательных приборов или горячих поверхностей 4 3 Не допускайте попадания воды или воздействия конденсата на устройство 4 4 Соблюдайте полярность при установке элемента питания 4 5 Перед включением системы убедитесь что схема собрана правильно соединения выполнены надежно замыкания отсутствуют 4 6 Возможные неисправности и методы их устранения Неисправность Управление с панели не выполняется Панель работает нестабильно дистанция управления сократилась Причина Метод устранения Панель не привязана к контроллеру Выполните привязку согласно инструкции Разрядился элемент питания Замените элемент питания Соблюдайте полярность установки Слишком большая дистанция между панелью и контроллером Установите оборудование ближе друг к другу Батарея имеет низкий уровень заряда Замените батарею Неустойчивый прием сигнала из за наличия радиопомех Устраните источник радиопомех Уровень радиосигнала снижен за счет экранирования различными конструкциями Перенесите контроллер используемый совместно с панелью в место с лучшим приемом радиосигнала
