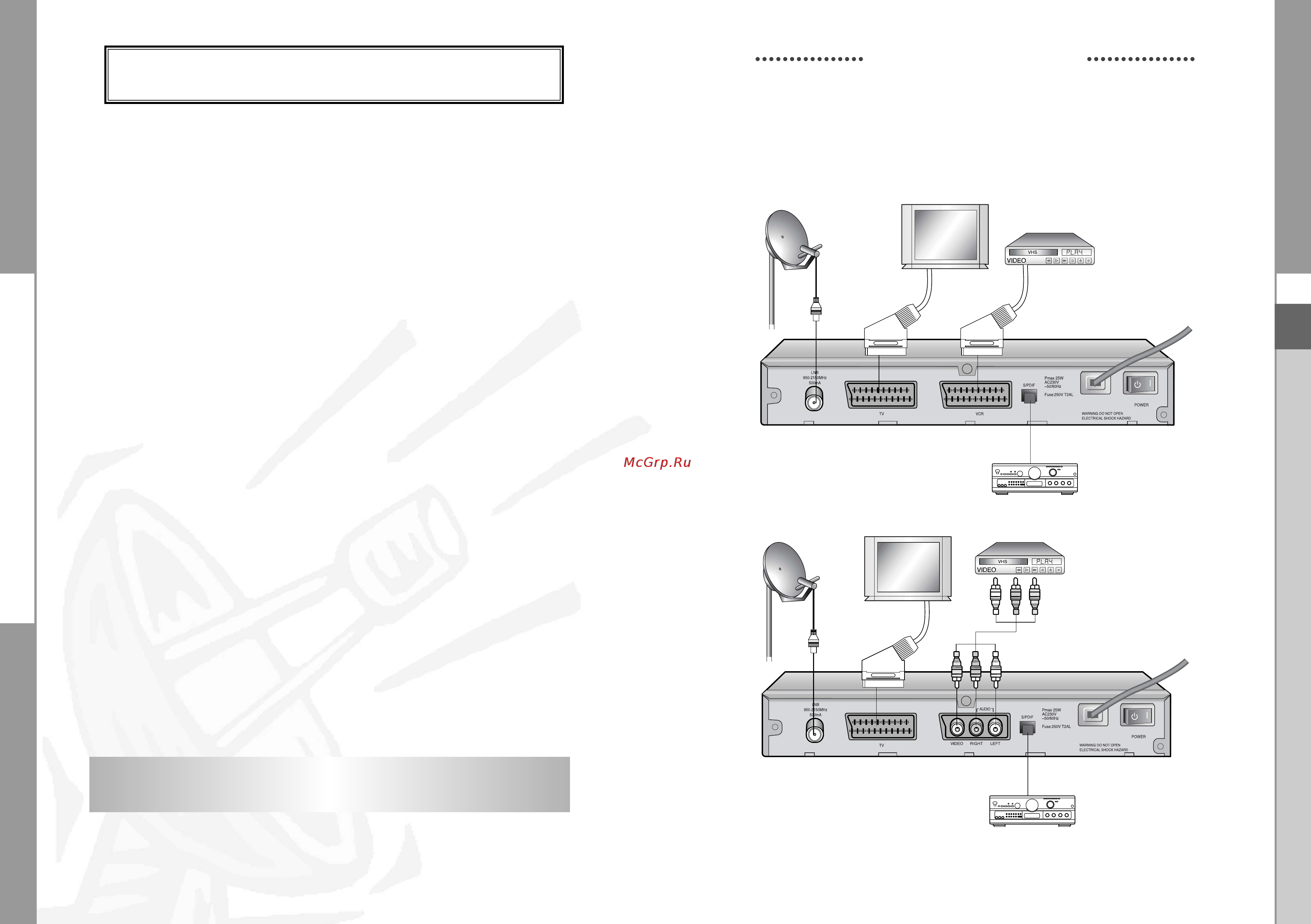

1 РАСПОЛОЖЕНИЕ ПРИЕМНИКА Схема подключений DSR9400 FTA ЕМ VIA DSR9400 FTA EM VIA ПОДКЛЮЧЕНИЕ ПРИЕМНИКА DSR9400 ПОДКЛЮЧЕНИЕ ПРИЕМНИКА DSR9400 Приемник DSR9400 следует устанавливать в хорошо проветриваемом месте Во избежание перегрева проигрывателя не устанавливайте его в месте к которому закрыт доступ потока воздуха Место установки должно быть защищено от прямых солнечных лучей чрезмерной влажности и недосягаемо для домашних животных Не ставьте другие электронные устройства на корпус проигрывателя Кабель антенны должен свободно доставать до места установки приемника 2 ПОДКЛЮЧЕНИЕ ПРИЕМНИКА К СПУТНИКОВОЙ АНТЕННЕ 33 с сл После того как вы установили спутниковую антенну подсоедините коаксиальный кабель усилителя LNB антенны к разъему LNB расположенному на задней панели приемника DSR9400 Все соединители кабелей должны затягиваться вручную без использования ключей Кабель должен иметь сопротивление 75 Ом Конец кабеля должен быть закручен с помощью соединителя типа F 3 ПОДКЛЮЧЕНИЕ ПРИЕМНИКА К ТЕЛЕВИЗОРУ Подключить приемник к телевизору можно с помощью кабеля Scart При подключении приемника к телевизору с использованием кабеля SCART соедините с помощью этого кабеля разъем SCART приемника с соответствующим разъемом SCART телевизора 4 ПОДКЛЮЧЕНИЕ ВИДЕОМАГНИТОФОНА Для подключения к приемнику видеомагнитофона используется разъем SCART RCA который расположен на задней панели приемника и обозначен маркировкой VCR Используя кабель SCART RCA вы можете подключить видеомагнитофон к приемнику 5 ПОДКЛЮЧЕНИЕ ЦИФРОВОЙ АУДИОСИСТЕМЫ Подключение приемник спутникового телевидения к цифровой аудиосистеме обеспечивающей высококачественный звук производится с помощью коаксиального кабеля S PDIF через соответствующий входной разъем цифрового усилителя 6 УСТАНОВКА КАРТ SMARTCARD ДЛЯ ДОСТУПА К СЛУЖБАМ VIACCESS Для просмотра кодированных каналов необходимо наличие соответствующего модуля условного доступа Conditional Access Module CAS и действительной карты Smartcard Приемник DSR9400 имеет встроенный модуль Viaccess CAS который позволяет просматривать программы Viaccess Вставляйте карту Smartcard таким образом чтобы вниз была направлена та сторона карты на которой расположена окрашенная в золотистый цвет микросхема RUS 4 ПРИЕМНИК СПУтнИ ового ТЕЛЕВИДЕНИЯ RUS 5
