Содержание

• Основные сведения об изделии 1
• Основные технические характеристики 1
• Панель smart p3 dim 1
• Установка подключение и управление 1
• Возможные неисправности и методы их устранения 3
• Для питания панели используйте источник напряжения с выпрямленным стабилизированным выходным 3
• Металла 3
• Напряжением убедитесь что напряжение и мощность блока питания соответствуют подключаемому источнику света 3
• Не размещайте панель местах с повышенным уровнем радиопомех или сосредоточения большого количества 3
• Обязательные требования и рекомендации по эксплуатации 3
• Отсутствуют замыкание проводов на выходе панели может привести к ее выходу из строя и данный случай не является гарантийным 3
• Перед включением убедитесь что схема собрана правильно соединения выполнены надежно замыкания 3
• При выборе места установки оборудования предусмотрите возможность его обслуживания не устанавливайте 3
• Принудительную вентиляцию 3
• Соблюдайте условия эксплуатации оборудования 7 эксплуатация только внутри помещений 7 температура окружающего воздуха от 5 до 45 с 7 относительная влажность воздуха не более 90 при 20 с без конденсации влаги 7 отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр соблюдайте полярность при подключении оборудования устанавливайте оборудование в хорошо проветриваемом месте не устанавливайте устройство в закрытые места например книжную полку или подобные не допускается установка вблизи нагревательных приборов или горячих поверхностей например в непосредственной близости кблокам питания 3
• Температура устройства во время работы не должна превышать 60 с при более высокой температуре используйте 3
• Устройства в местах доступ к которым будет впоследствии невозможен 3

Похожие устройства

• Arlight Sens SMART-P17-DIM Black Инструкция по эксплуатации
• Arlight Sens SMART-P2-DMX Инструкция по эксплуатации
• Arlight Sens SMART-P21-MIX White Инструкция по эксплуатации
• Arlight Sens SMART-P22-RGBW White Инструкция по эксплуатации
• Arlight Sens SMART-P29-DIM White Инструкция по эксплуатации
• Arlight Sens SMART-P30-RGBW Black Инструкция по эксплуатации
• Arlight Sens SMART-P38-MIX White Инструкция по эксплуатации
• Arlight Sens SMART-P45-RGBW White Инструкция по эксплуатации
• Arlight Sens SMART-P6-RGBW Инструкция по эксплуатации
• Arlight SMART-D9-DIM Инструкция по эксплуатации
• Arlight SMART-D3-DIM Инструкция по эксплуатации
• Arlight SMART-D8-DIM Инструкция по эксплуатации
• Arlight SMART-D7-DIM Инструкция по эксплуатации
• Arlight SMART-K1-RGB Инструкция по эксплуатации
• Arlight SMART-K13-SYNC Инструкция по эксплуатации
• Arlight SMART-K14-MULTI Инструкция по эксплуатации
• Arlight SMART-K2-RGBW Инструкция по эксплуатации
• Arlight SMART-K21-MIX Инструкция по эксплуатации
• Arlight SMART-K22-MIX Инструкция по эксплуатации
• Arlight SMART-K27-RGBW Инструкция по эксплуатации

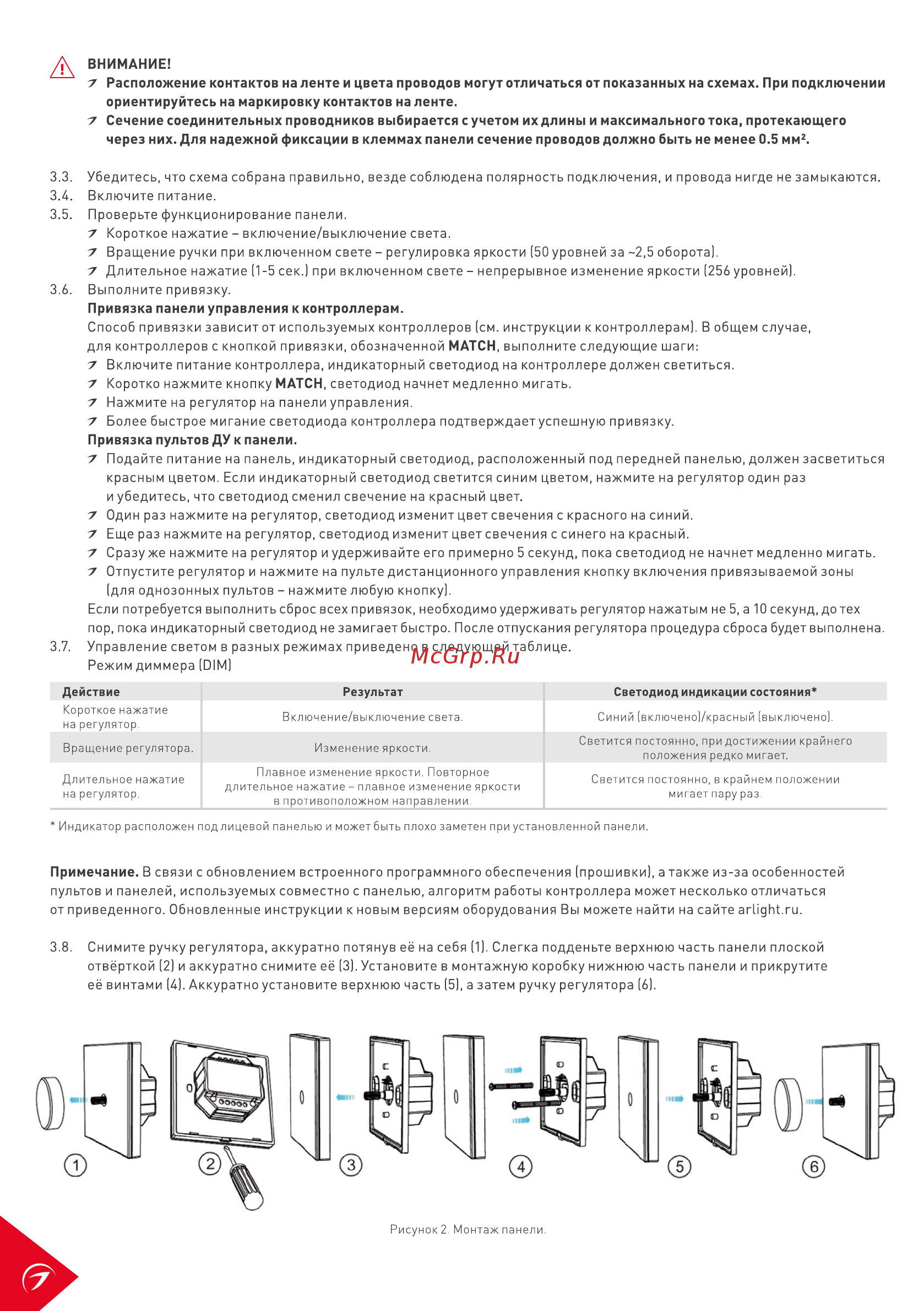

Ду ВНИМАНИЕ 7 Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схемах При подключении ориентируйтесь на маркировку контактов на ленте 7 Сечение соединительных проводников выбирается с учетом их длины и максимального тока протекающего через них Для надежной фиксации в клеммах панели сечение проводов должно быть не менее 0 5 мм2 3 3 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 4 Включите питание 3 5 Проверьте функционирование панели 7 Короткое нажатие вкл ючение выключейие света 7 Вращение ручки при включенном свете регулировка яркости 50 уровней за 2 5 оборота 7 Длительное нажатие 1 5 сек при включенном свете непрерывное изменение яркости 256 уровней 3 6 Выполните привязку Привязка панели управления к контроллерам Способ привязки зависит от используемых контроллеров см инструкции к контроллерам В общем случае для контроллеров с кнопкой привязки обозначенной MATCH выполните следующие шаги 7 Включите питание контроллера индикаторный светодиод на контроллере должен светиться 7 Коротко нажмите кнопку MATCH светодиод начнет медленно мигать 7 Нажмите на регулятор на панели управления 7 Более быстрое мигание светодиода контроллера подтверждаетуспешную привязку Привязка пультов ДУ к панели 7 Подайте питание на панель индикаторный светодиод расположенный под передней панелью должен засветиться красным цветом Если индикаторный светодиод светится синим цветом нажмите на регулятор один раз и убедитесь что светодиод сменил свечение на красный цвет 7 Один раз нажмите на регулятор светодиод изменит цвет свечения с красного на синий 7 Еще раз нажмите на регулятор светодиод изменит цвет свечения ссинегона красный 7 Сразу же нажмите на регулятор и удерживайте его примерно 5 секунд пока светодиод не начнет медленно мигать 7 Отпустите регулятор и нажмите на пульте дистанционного управления кнопку включения привязываемой зоны для однозонных пультов нажмите любую кнопку Если потребуется выполнить сброс всех привязок необходимо удерживать регулятор нажатым не 5 а 10 секунд до тех пор пока индикаторный светодиод не замигаетбыстро После отпускания регулятора процедура сброса будет выполнена 3 7 Управление светом в разных режимах приведено в следующей таблице Режим диммера DIM Действие Результат Светодиод индикации состояния Короткое нажатие на регулятор Вращение регулятора Плавное изменение яркости Повторное на регулятор Индикатор расположен под лицевой панелью и может быть плохо заметен при установленной панели Примечание В связи с обновлением встроенного программного обеспечения прошивки а также из за особенностей пультов и панелей используемых совместно с панелью алгоритм работы контроллера может несколько отличаться от приведенного Обновленные инструкции к новым версиям оборудования Вы можете найти на сайте arlight ru 3 8 Снимите ручку регулятора аккуратно потянув её на себя 1 Слегка подденьте верхнюю часть панели плоской отвёрткой 2 и аккуратно снимите её 3 Установите в монтажную коробку нижнюю часть панели и прикрутите её винтами 4 Аккуратно установите верхнюю часть 5 а затем ручку регулятора 6
