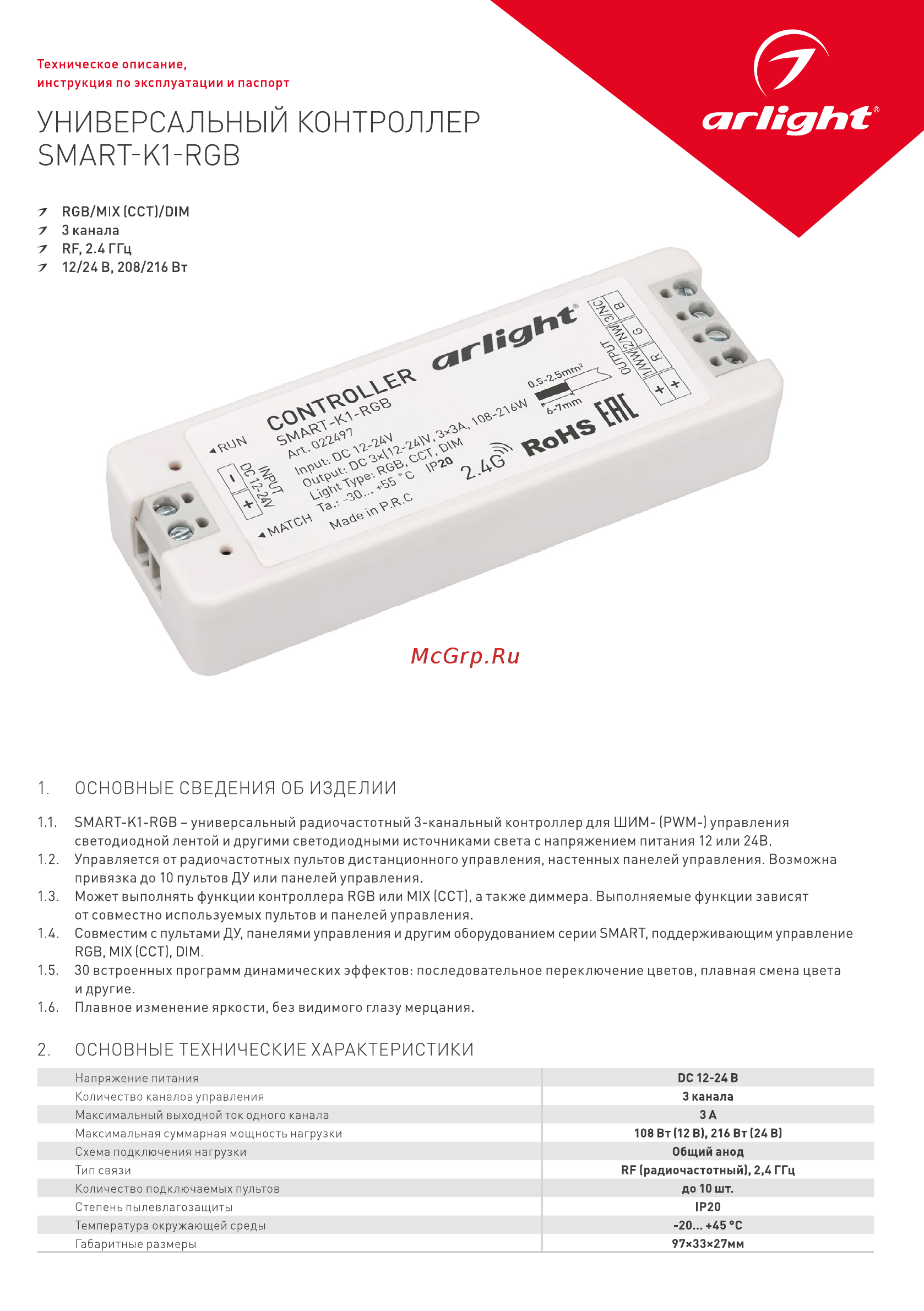

Техническое описание инструкция по эксплуатации и паспорт УНИВЕРСАЛЬНЫЙ КОНТРОЛЛЕР SMART K1 RGB 7 RGB MIX CCTJ DIM 7 3 канала 1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ 1 1 SMART K1 RGB универсальный радиочастотный 3 канальный контроллер для ШИМ PWM управления светодиодной лентой и другими светодиодными источниками света с напряжением питания 12 или 24В 1 2 Управляется от радиочастотных пультов дистанционного управления настенных панелей управления Возможна привязка до 10 пультов ДУ или панелей управления 1 3 Может выполнять функции контроллера RGB или MIX CCT а также диммера Выполняемые функции зависят от совместно используемых пультов и панелей управления 1 4 Совместим с пультами ДУ панелями управления и другим оборудованием серии SMART поддерживающим управление RGB MIX CCT DIM 1 5 30 встроенных программ динамических эффектов последовательное переключение цветов плавная смена цвета и другие 1 6 Плавное изменение яркости без видимого глазу мерцания 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания Количество каналов управления Максимальный выходной ток одного канала Максимальная суммарная мощность нагрузки Схема подключения нагрузки Тип связи Количество подключаемых пультов Степень пылевлагозащиты DC 12 24 В 3 канала ЗА 108 Вт 12 В 216 Вт 24 В Общий анод RF радиочастотный 2 4 ГГц до 10 шт Температура окружающей среды IP20 20 45 C Габаритные размеры 97x33x27мм
