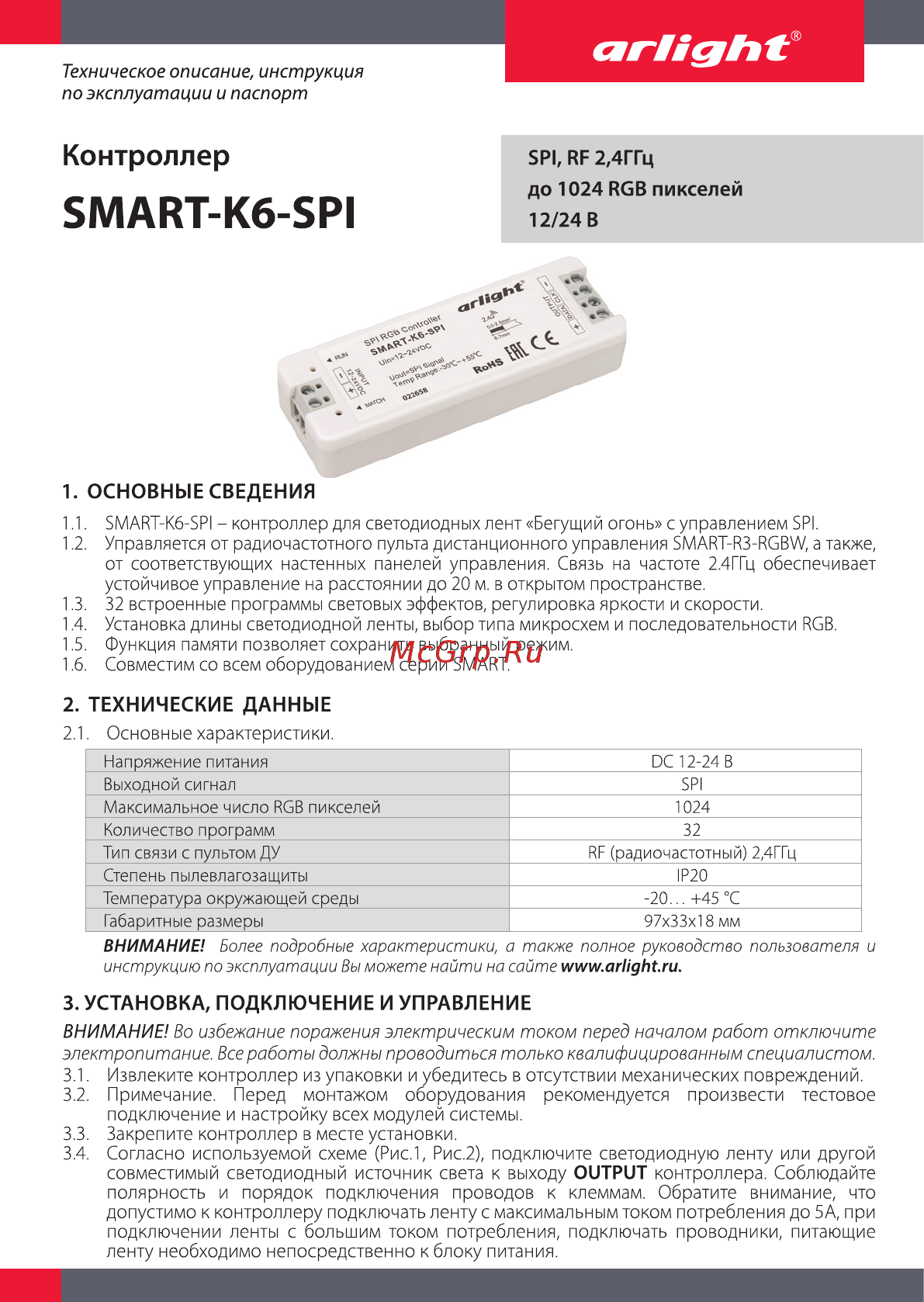

Техническое описание инструкция по эксплуатации и паспорт Контроллер arlight SPI RF 2 4ГГц до 1024 RGB пикселей SMART K6 SPI 12 24 В 1 ОСНОВНЫЕ СВЕДЕНИЯ 1 1 SMART K6 SPI контроллер для светодиодных лент Бегущий огонь с управлением SPI 1 2 Управляется от радиочастотного пульта дистанционного управления SMART R3 RGBW а также от соответствующих настенных панелей управления Связь на частоте 2 4ГГц обеспечивает устойчивое управление на расстоянии до 20 м в открытом пространстве 1 3 32 встроенные программы световых эффектов регулировка яркости и скорости 1 4 Установка длины светодиодной ленты выбор типа микросхем и последовательности RGB 1 5 Функция памяти позволяет сохранить выбранный режим 1 6 Совместим со всем оборудованием серии SMART 2 ТЕХНИЧЕСКИЕ ДАННЫЕ 2 1 Основные характеристики Напряжение питания Выходной сигнал Максимальное число RGB пикселей Количество программ Тип связи с пультом ДУ Степень пылевлагозащиты Температура окружающей среды Габаритные размеры DC 12 24 В SPI 1024 32 RF радиочастотный 2 4ГГц IP20 20 45 C 97x33x18 мм ВНИМАНИЕ Более подробные характеристики а также полное руководство пользователя и инструкцию по эксплуатации Вы можете найти на сайте www arlight ru 3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ ВНИМАНИЕ Во избежание поражения электрическим током перед началом работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките контроллер из упаковки и убедитесь в отсутствии механических повреждений 3 2 Примечание Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы 3 3 Закрепите контроллер в месте установки 3 4 Согласно используемой схеме Рис 1 Рис 2 подключите светодиодную ленту или другой совместимый светодиодный источник света к выходу OUTPUT контроллера Соблюдайте полярность и порядок подключения проводов к клеммам Обратите внимание что допустимо к контроллеру подключать ленту с максимальным током потребления до 5А при подключении ленты с большим током потребления подключать проводники питающие ленту необходимо непосредственно к блоку питания
