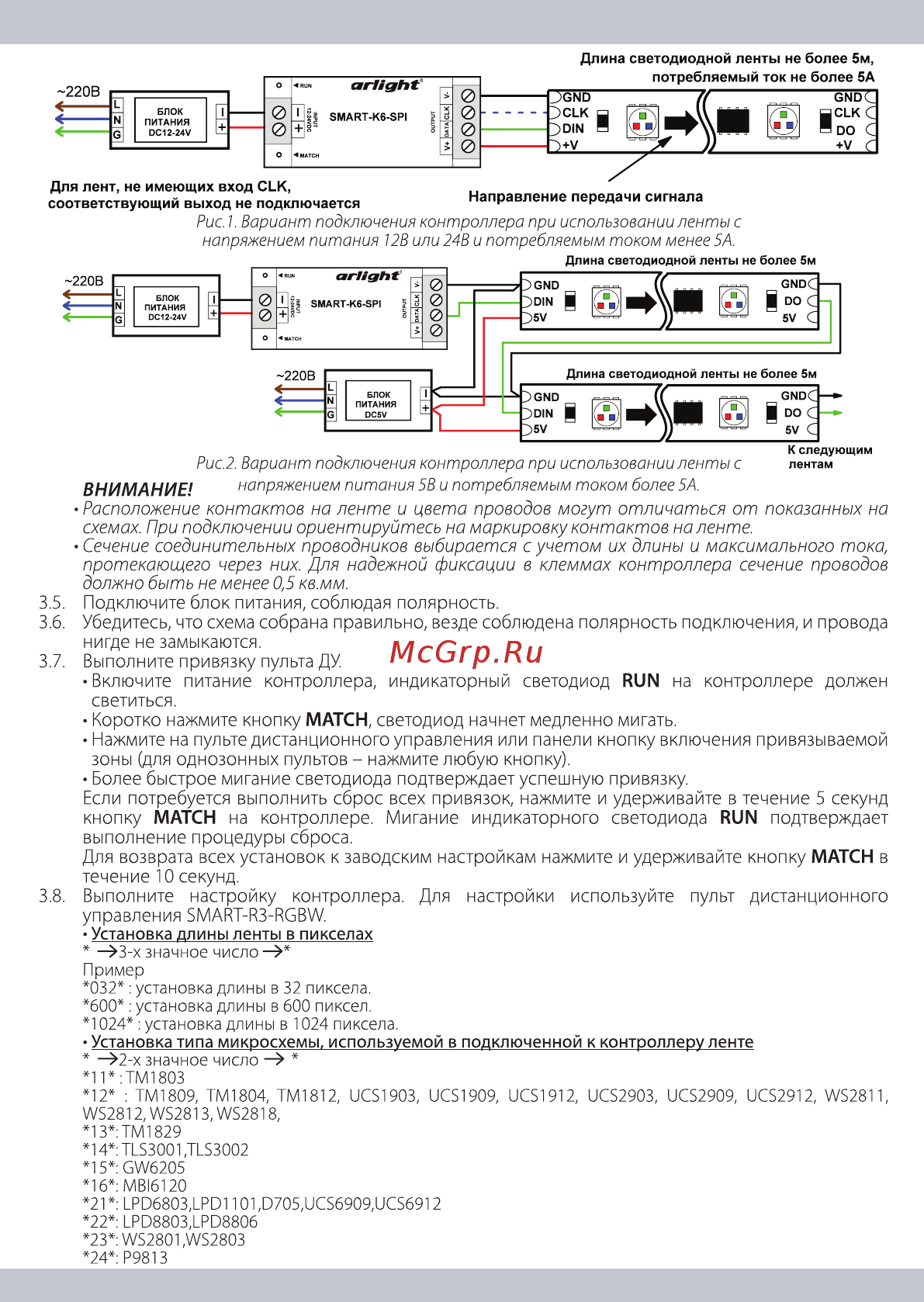

Длина светодиодной ленты не более 5м Рис 1 Вариант подключения контроллера при использовании ленты с напряжением питания 12В или 24В и потребляемым током менее 5А Длина светодиодной ленты не более 5м К следующим Рис 2 Вариант подключения контроллера при использовании ленты с лентам S Н ИМ А НИЕ напряжением питания 5 В и потребляемым током более 5А Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схемах При подключении ориентируйтесь на маркировку контактов на ленте Сечение соединительных проводников выбирается с учетом их длины и максимального тока протекающего через них Для надежной фиксации в клеммах контроллера сечение проводов должно быть не менее 0 5 кв мм 35 Подключите блок питания соблюдая полярность 3 6 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 7 Выполните привязку пульта ДУ Включите питание контроллера индикаторный светодиод RUN на контроллере должен светиться Коротко нажмите кнопку MATCH светодиод начнет медленно мигать Нажмите на пульте дистанционного управления или панели кнопку включения привязываемой зоны для однозонных пультов нажмите любую кнопку Более быстрое мигание светодиода подтверждает успешную привязку Если потребуется выполнить сброс всех привязок нажмите и удерживайте в течение 5 секунд кнопку MATCH на контроллере Мигание индикаторного светодиода RUN подтверждает выполнение процедуры сброса Для возврата всех установок к заводским настройкам нажмите и удерживайте кнопку MATCH в течение 10 секунд 3 8 Выполните настройку контроллера Для настройки используйте пульт дистанционного управления SMART R3 RGBW Установка длины ленты в пикселах УЗ х значное число У Пример 032 установка длины в 32 пиксела 600 установка длины в 600 пиксел 1024 установка длины в 1024 пиксела Установка типа микросхемы используемой в подключенной к контроллеру ленте У2 х значное число У 11 ТМ1803 12 ТМ1809 ТМ1804 ТМ1812 UCS1903 UCS1909 UCS1912 UCS2903 UCS2909 UCS2912 WS2811 WS2812 WS2813 WS2818 13 ТМ1829 14 TLS3001 TLS3002 15 GW6205 16 МВ16120 21 LPD6803 LPD 1101 D705 UCS6909 UCS6912 22 LPD8803 LPD8806 23 WS2801 WS2803 24 P9813
